叉形铰接连接构件工业结构设计

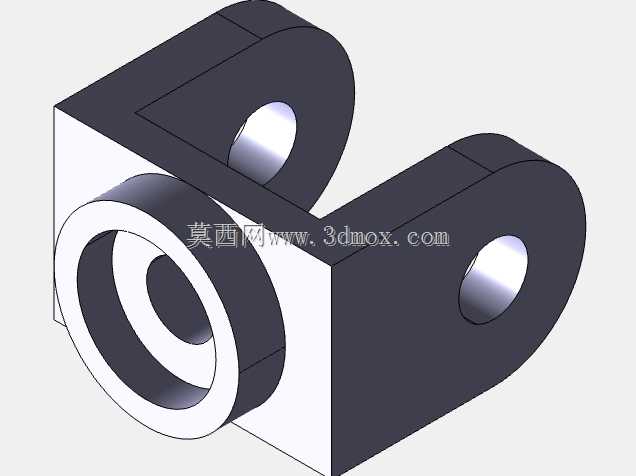

　　这类叉形构件在流体控制、工业传动、自动化输送线的铰接工位应用十分广泛，最常见的场景是集成在阀块组件的动力输出端，作为执行件与外部连杆的连接载体，承担动力传递、铰接限位、载荷分散的核心作用。从结构功能来看，构件主体的同轴通孔是核心安装基准，用于穿设铰接销轴，将构件与阀块的动力输出轴端固定，保证动力传递过程中构件不会出现径向窜动；两侧对称分布的叉耳带同轴通孔，用于对接外部连杆、拨叉类零件，通过销轴实现铰接，让动力可以通过该构件传递到下游执行端，完成阀门启闭、工位切换、行程调节这类往复动作。

　　设计这类构件的时候，首先要确定的是主体安装孔的尺寸公差，因为这个孔直接和阀块的输出轴配合，一般选用H7/h6的间隙配合精度，既保证装配时可以顺利压装，又能避免配合间隙过大导致的传动旷量，减少长期往复动作带来的冲击磨损。两侧叉耳的孔位同轴度是设计的核心管控点，一旦两个叉耳的孔不同轴，穿入连接销轴后会出现卡滞，动作过程中会产生额外的侧向载荷，不仅会加剧销轴和孔壁的磨损，还会增大驱动端的负载，甚至导致阀块执行机构过载损坏，所以建模时两个叉耳的孔必须以主体安装孔的轴线为基准，标注同轴度形位公差，公差等级控制在IT7级以内。

　　从安装边界来看，构件的主体圆柱段长度需要匹配阀块安装位的沉孔深度，保证装配后构件端面和阀块安装面贴合，不会出现突出或凹陷过多的情况；两侧叉耳的开口宽度需要匹配对接连杆的端部厚度，预留0.2-0.5mm的装配间隙，保证连杆在叉耳之间摆动时不会出现卡涩，同时叉耳的外圆弧半径不能过大，避免构件摆动时和周边的阀块壳体、管路接头产生运动干涉。结构强度设计上，主体和叉耳的过渡位置做了等半径的圆角处理，避免直角过渡带来的应力集中，因为构件在传递动力时，过渡位置会承受交变的弯曲载荷，如果是直角结构，长期往复载荷下很容易在转角位置萌生疲劳裂纹，圆角半径一般取壁厚的0.3-0.5倍，既能分散应力，又不会过多增加构件的整体重量。

　　构件的壁厚设计也经过载荷校核，主体安装孔的壁厚满足额定载荷下的抗挤压强度要求，叉耳的厚度根据销轴的抗剪强度匹配，保证在最大传动扭矩下，叉耳不会出现拉裂、变形的情况。实际应用中，这类构件的工作环境往往伴随液压油、润滑脂的接触，所以建模时所有的棱边都做了微小的倒角处理，去除加工毛刺，避免装配时划伤密封件，也能减少应力集中。在运动行程校核上，需要根据对接连杆的摆动角度，核算叉耳的长度和开口角度，保证连杆在最大摆角范围内，不会和叉耳的根部发生碰撞，预留足够的运动空间。这类构件的材质一般选用45号钢或者合金结构钢，表面做发黑或者镀锌处理，提升防锈能力和耐磨性能，部分重载工况下还会对铰接孔做淬火处理，提升孔壁的硬度，延长使用寿命。建模过程中，所有的孔特征都采用同轴拉伸切除的方式生成，保证孔的圆柱度，避免出现锥度、椭圆度问题，影响后续的装配精度；叉耳的外形采用对称建模的方式，保证两侧叉耳的重量、结构强度一致，减少高速往复动作时的不平衡量。
