SHARP-V牙型方头紧固螺栓结构设计

在流体控制类阀组的装配环节，这类方头螺栓的应用场景十分明确，主要用于阀块侧盖、小型仪表组件的端面紧固，相比外六角螺栓，方头的夹持面更大，在安装空间受限、无法使用套筒的狭小阀组装配位，用普通活动扳手就能获得足够的拧紧力矩，不会出现六角头棱边打滑磨损的问题，尤其适合仪表类阀门内部需要定期拆解维护的连接位，拆装频次高也能保持头部受力面的完整度。

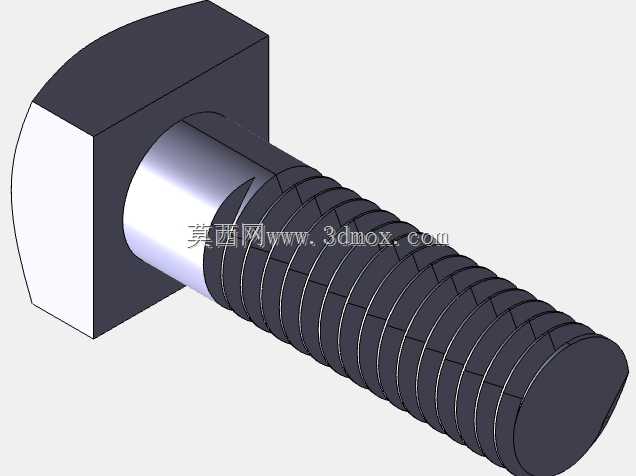

从功能特性上看，这款螺栓采用SHARP-V牙型螺纹，也就是常说的V型锐边螺纹，牙型角的设计更贴合低压仪表管路的密封连接需求，螺纹啮合时的牙侧接触紧密，配合密封垫片使用时，能在中等预紧力下实现足够的连接刚性，不会因为阀组内部的介质压力波动出现螺纹松脱。方头的头部设计没有做倒角过渡，平直的侧面刚好可以卡在阀块预制的方槽内，拧紧螺母的时候螺栓本身不会跟转，在深腔安装位不需要额外用工具固定螺栓头部，能大幅提升狭小空间内的装配效率。

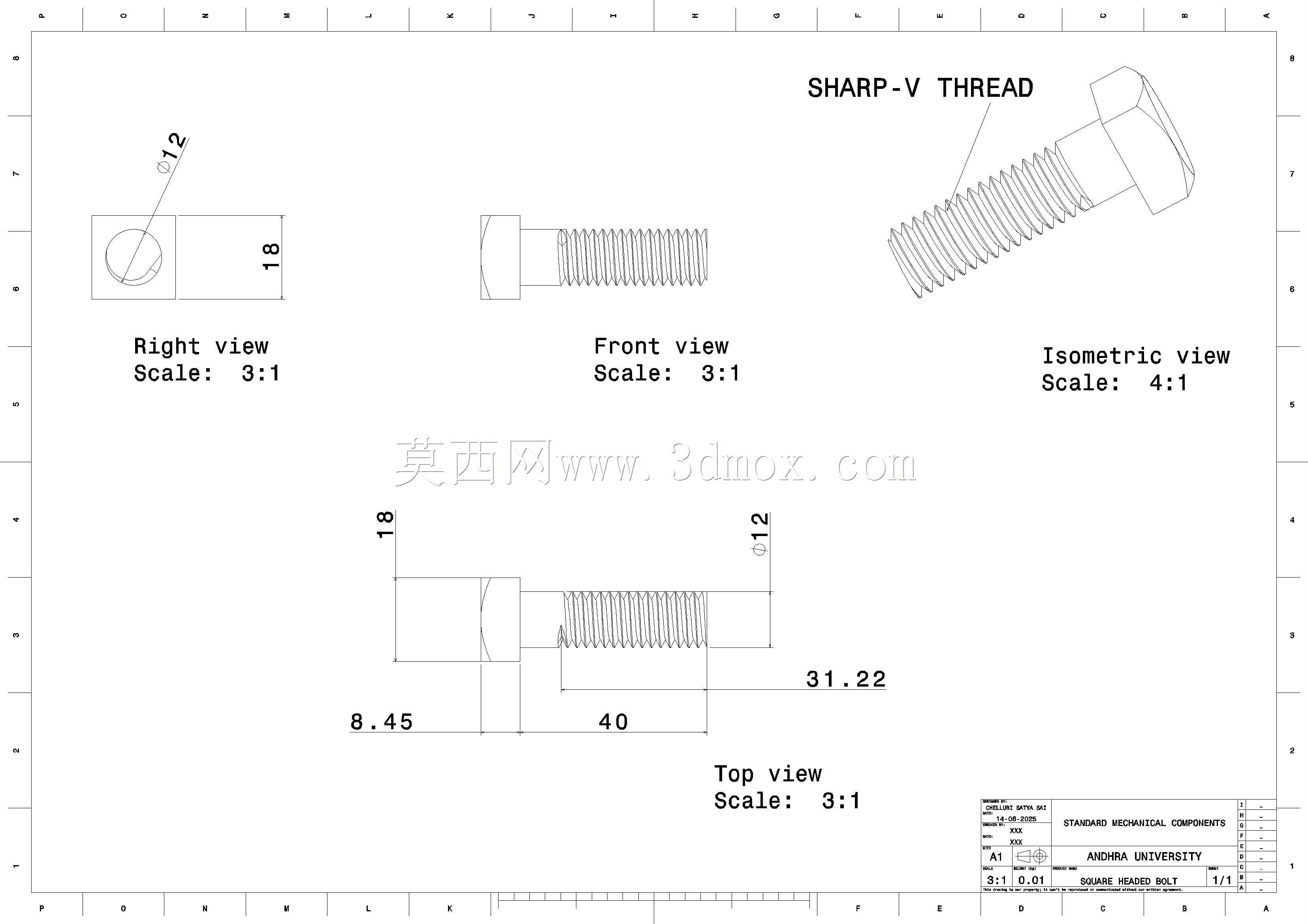

设计过程中首先要匹配阀块的安装边界，从给出的视图尺寸来看，螺栓头部的对边尺寸为12mm，头部厚度为8mm，对应的阀块安装方槽深度要控制在7.5mm左右，既保证头部能沉入槽内不突出安装面，又能预留0.5mm的间隙避免装配干涉。螺杆部分的总长度为40mm，其中靠近头部的8.45mm长度为光杆段，这一段的直径和螺纹大径保持一致，装配时穿过阀块的光孔，光孔的公差取H11即可，既保证穿装顺畅，又不会因为间隙过大出现连接错位。光杆段之后的螺纹段长度为31.22mm，螺纹规格匹配M12的SHARP-V牙型，螺纹末端做了12mm长度的导向倒角，方便拧入对应的螺纹孔或者配合螺母安装，不会出现螺纹首牙错扣的问题。

建模的时候要注意几个细节，首先是方头和螺杆的过渡位置，要做R0.8的圆角过渡，避免热处理或者拧紧时出现应力集中断裂的问题，尤其是阀组在有轻微振动的工况下，过渡位置的应力集中是螺栓断裂的主要诱因。其次是SHARP-V螺纹的牙型建模，不能用普通公制螺纹的牙型参数替代，V型锐边螺纹的牙顶是平的还是锐边要严格对应使用场景，这款用于阀块紧固的螺栓，牙顶保留0.1mm的小平边，既能保证啮合强度，又不会因为牙顶过于尖锐在拧紧时刮伤螺纹孔内壁。还有各个视图的比例对应，右视图、前视图采用3:1的比例，等轴测视图采用4:1的比例，顶视图同样用3:1比例，建模完成后投影工程图时要保证各个尺寸的标注位置和实际装配的测量基准一致，长度方向的基准选在方头的内侧端面，也就是和阀块表面贴合的那个面，这样装配时计算拧入深度可以直接从这个基准面测量，不需要额外换算尺寸。

实际选型使用的时候，要注意这款螺栓的安装边界，螺杆伸出阀块安装面的长度要控制在20mm以内，配合的螺母拧紧力矩要控制在45N·m左右，因为方头的受力面比六角头大，过大的拧紧力矩会导致方头侧面压伤阀块的方槽内壁，尤其是铝合金材质的阀块，还要在螺栓头部和阀块接触面加一个平垫片，分散压紧力。另外这款螺栓的光杆段长度是固定的8.45mm，对应的阀块侧壁厚度不能超过8mm，否则光杆段穿不过去，螺纹段就无法和另一侧的螺母啮合，这也是选型时最容易忽略的安装边界问题，很多现场装配出现的螺栓长度不够问题，都是没有计算光杆段对应的被连接件厚度，只看总长度选型导致的。

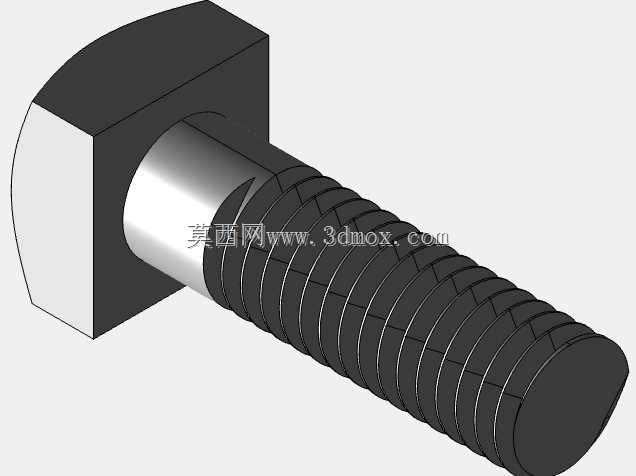

在三维建模的细节处理上，螺纹部分不要用装饰螺纹线替代实际牙型，因为SHARP-V螺纹和普通公制螺纹的牙型角有细微差异，做干涉检查的时候如果用装饰螺纹线，会忽略牙侧和螺纹孔的配合间隙，实际装配时可能出现拧入卡顿的问题。方头的四个棱边要做0.2mm的微小倒钝，避免装配时划伤操作人员的手，同时也能减少棱边的磕碰变形，螺栓存放运输过程中如果棱边磕碰变形，会导致无法卡入阀块的方槽，失去方头防转的作用。整体建模完成后要做质量属性计算，对应的45号钢材质螺栓单重控制在38g左右，和实际加工出来的零件重量误差不超过5%，这样后续做阀组整体重量核算的时候数据才准确。
