V型螺纹蝶形翼形紧固螺母结构设计

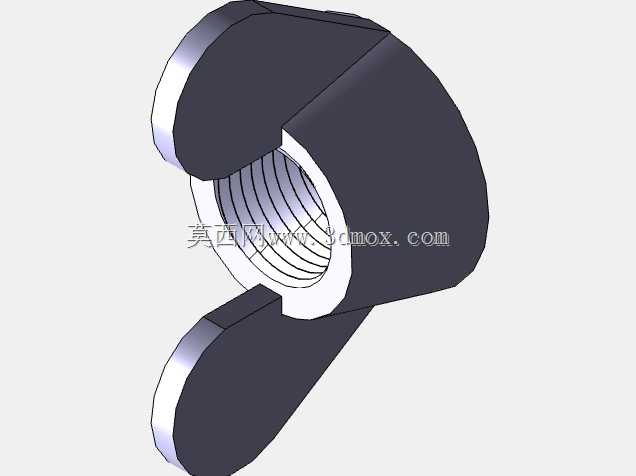

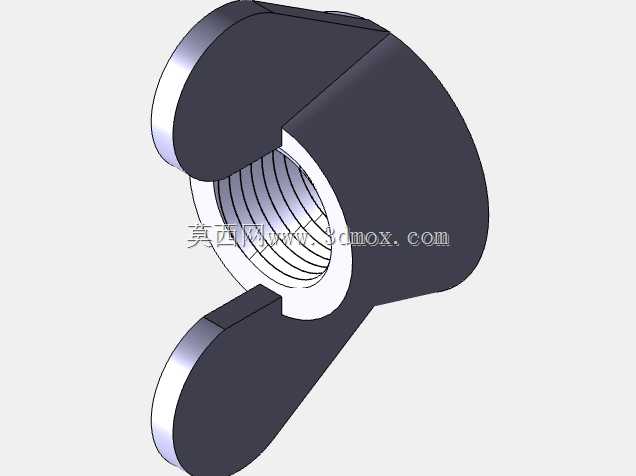

这款翼形螺母的设计初衷，是解决狭小操作空间、无工具场景下的快速装拆紧固需求，在阀类组件、低压流体管路、小型设备检修面板、仪器仪表舱盖这类需要频繁开合、手动调节的装配场景中应用极为广泛。区别于常规六角螺母需要配套扳手施加扭矩，这款翼形螺母两侧延伸出对称的蝶形翼片，操作人员直接用手指捏住两翼即可完成拧紧与松脱动作，在户外应急检修、设备日常运维、工装夹具快速换型的场景下，能大幅降低操作门槛，省去寻找配套工具的时间成本。

从结构设计逻辑来看，这款螺母采用了SHARP-V型 sharp牙螺纹结构，相比普通三角螺纹，V型锐牙螺纹的牙型角更适配薄壁内螺纹配合场景，啮合时的接触应力分布更均匀，在频繁手动拧动的工况下不易出现滑牙、脱扣问题，能承受足够的轴向预紧力，满足低压管路、小型构件的紧固防松要求。整体结构分为中部螺纹基体与两侧翼片两部分，基体部分为带锥度的圆台结构，底部直径40mm，顶部螺纹段外径20mm，这种下宽上窄的锥台设计一方面能增大螺母与被连接件表面的接触承压面积，降低接触面压，避免拧紧时压伤较软的被连接件表面，另一方面锥台过渡结构能减少应力集中，提升整体结构强度，即使手动施加较大拧紧力也不会出现基体断裂问题。

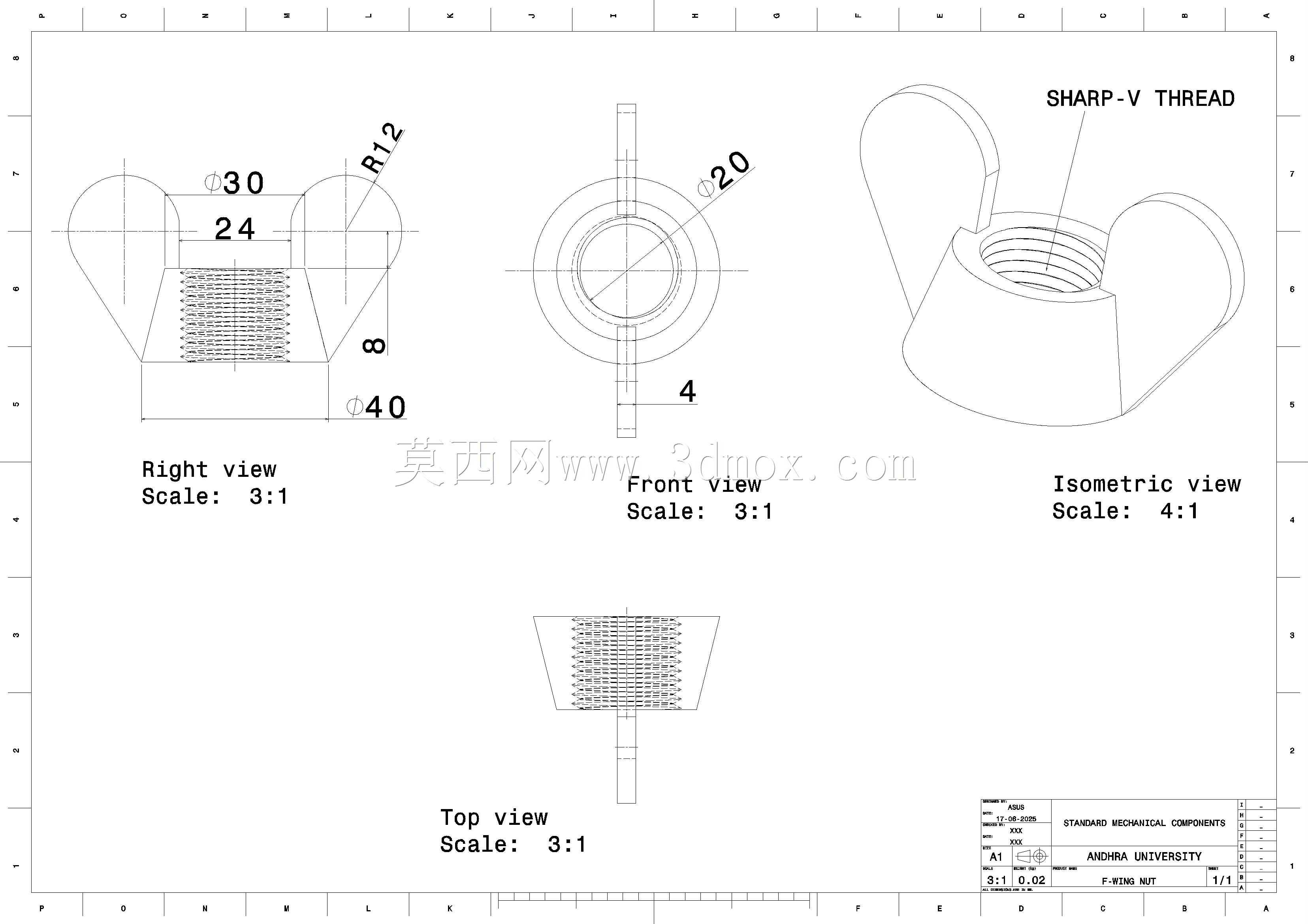

尺寸边界上，这款螺母的两翼最大外廓尺寸控制在30mm宽度方向，翼片外侧做R12的圆弧过渡，没有尖锐棱角，手动操作时不会划伤操作人员手指，翼片与基体连接位置的厚度为8mm，足够承受手动拧紧时的掰动扭矩，不会出现翼片断裂变形的问题。螺纹段的有效啮合长度为24mm，足够的啮合长度能保证螺纹连接的可靠性，即使在存在小幅振动的工况下，也能维持足够的预紧力，不会轻易松脱。视图表达上分别设置了右视、前视、顶视与等轴测视图，不同视图采用差异化比例，右视、前视、顶视采用3:1的放大比例，等轴测视图采用4:1的放大比例，能清晰展现螺纹牙型、翼片过渡圆角、基体锥度等细节结构，方便加工人员快速读懂尺寸要求，也便于结构设计人员在做装配校核时直接提取安装边界参数。

在实际选型适配时，这款翼形螺母不需要配套专用工具，尤其适合安装位置周边操作空间狭窄、扳手无法伸入的装配场景，比如仪表柜内部的接线端子固定、小型阀块的旁通堵头锁紧、设备侧盖的快速拆装结构，都可以选用这类翼形螺母。设计过程中特意将翼片的轮廓做了圆弧收边处理，没有突出的棱角，即使操作人员戴薄手套操作也不会勾挂织物，操作手感更顺滑。中部螺纹与翼片的连接位置做了加厚过渡处理，避免长期反复拧动过程中翼片根部出现疲劳裂纹，延长零件的使用寿命。底部的平整接触面能保证与被连接件表面完全贴合，不会出现偏载问题，拧紧后预紧力能均匀分布在接触面上，避免局部应力过大导致的零件变形。

从装配兼容性来看，这款螺母的外廓尺寸紧凑，两翼展开后的最大尺寸不会超出常规同规格六角螺母的外接圆太多，不会额外占用过多装配空间，在做布局设计时不需要为其预留过大的操作避让空间，能有效提升设备内部的空间利用率。V型螺纹的适配性较强，可以与同规格的外螺纹紧固件直接配合，不需要做特殊的螺纹定制，降低了配套采购成本。整体结构没有复杂的异形曲面，不管是采用金属切削加工、压铸成型还是注塑加工，都能快速实现量产，加工工艺性好，适合批量应用在各类通用机械设备、仪器仪表、流体控制组件的装配结构中。
