内六角圆柱头螺钉精密结构设计

在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，其中内六角螺钉凭借头部紧凑、可沉头安装的特性，在空间受限的装配位置有着不可替代的作用。这类螺钉常被用于阀块集成安装、仪器仪表内部组件固定、汽车零部件装配、工业设备模组拼接等场景，尤其是在安装面需要平整、外部不能有凸起干涉的位置，内六角结构可以让整个螺钉完全沉入安装沉孔内，不会对周边运动部件或者装配外壳造成剐蹭干涉。

从结构设计来看，这款内六角螺钉采用圆柱头结构，头部直径为8mm，头部高度为4.12mm，对应的安装沉孔需要加工出直径8.2mm、深度4.3mm的避让空间，才能保证螺钉安装后头部完全低于安装平面。螺钉杆部总长度为31.92mm，其中螺纹段长度为12mm，光杆段与头部衔接位置设计了R1.2的过渡圆角，这个圆角结构可以有效降低应力集中系数，避免螺钉在承受交变载荷或者冲击载荷时，在头部与杆部的衔接位置发生断裂失效。螺纹部分采用V型尖锐牙型，公称直径为5.77mm，对应标准公制M6螺纹规格，牙型角符合通用连接螺纹的标准要求，能够和同规格的内螺纹孔实现顺畅旋合，保证足够的连接预紧力。

在实际选型使用时，需要注意几个关键的安装边界：首先是螺钉的旋合长度，针对钢质安装基体，螺纹旋合深度不低于1倍公称直径即可满足常规静载连接需求，如果是铝、铜等软质基体，旋合深度需要提升到1.5-2倍公称直径，避免螺纹滑牙失效；其次是内六角驱动的尺寸匹配，这款螺钉的内六角对边尺寸为5mm，安装时需要选用对应规格的内六角扳手，保证扳手与内六角孔完全贴合，避免拧紧时出现打滑、拧圆角的情况，尤其是在需要控制预紧力矩的装配场景，匹配的工具才能保证力矩准确传递，不会出现欠拧或者过拧的问题。

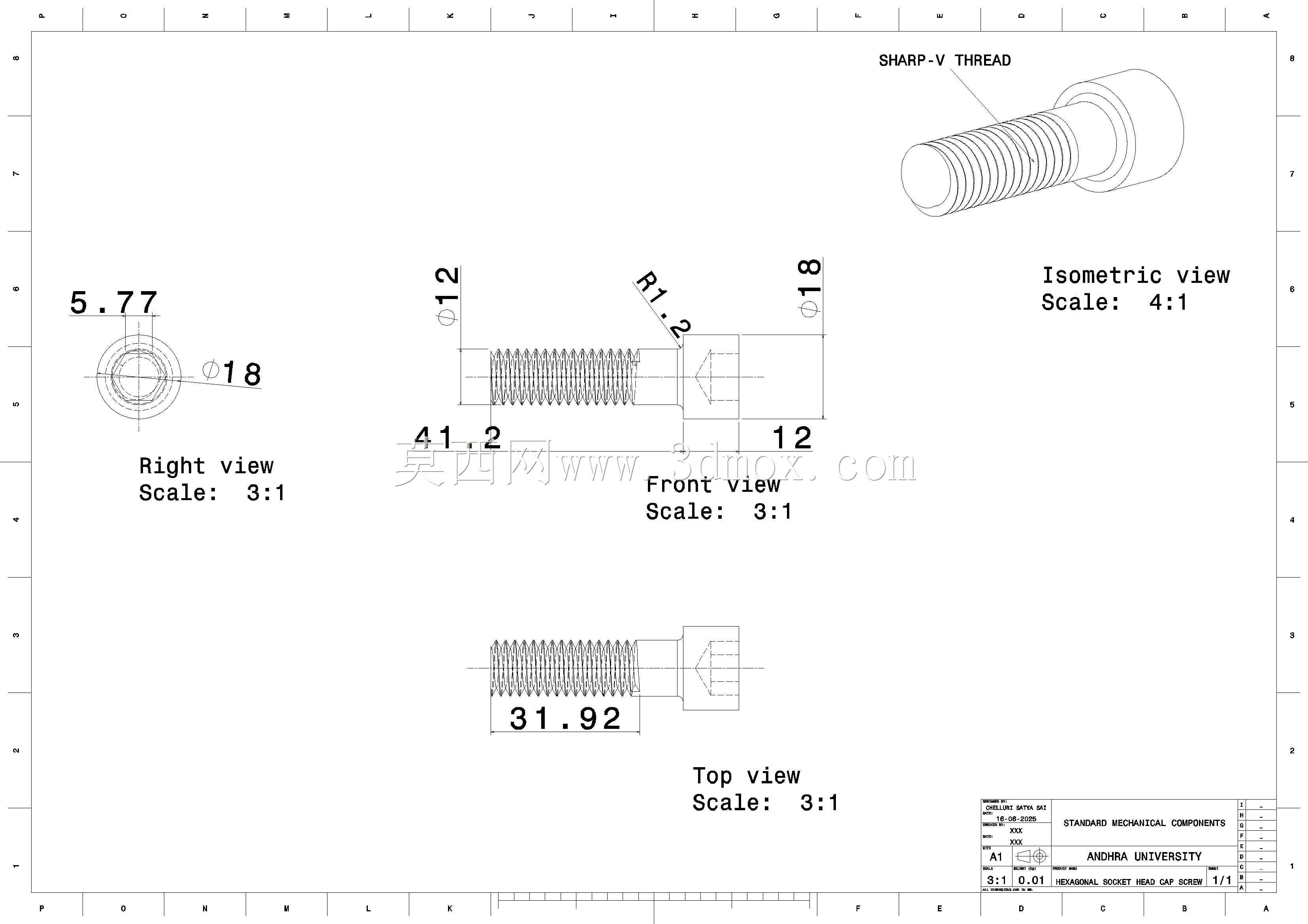

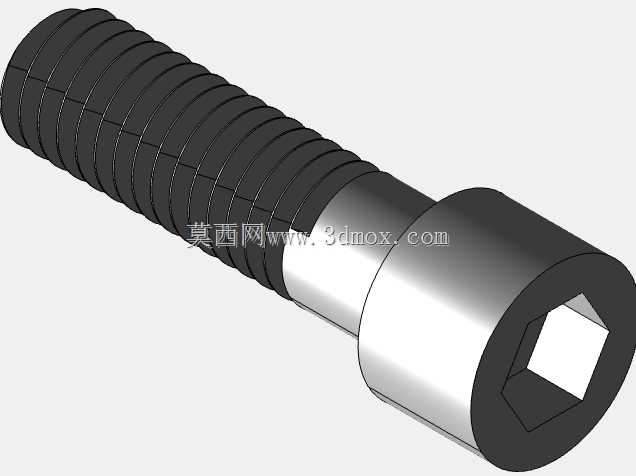

从视图表达的设计逻辑来看，工程图采用了右视图、前视图、俯视图加等轴测视图的组合表达，右视图重点呈现头部的内六角结构与头部外圆尺寸，比例设置为3:1，方便清晰标注内六角的形位公差与尺寸精度；前视图完整呈现螺钉的总长、螺纹段长度、过渡圆角位置以及光杆段尺寸；俯视图补充表达杆部的投影轮廓，等轴测视图则以4:1的放大比例直观呈现整体外形与螺纹牙型的立体形态，方便加工人员或者装配人员快速理解零件结构。

这类紧固件在设计时还需要考虑不同工况下的性能适配，如果是用于有防腐需求的场景，可以选用不锈钢材质或者增加表面镀锌、达克罗处理；如果是用于高强度连接场景，则需要选用合金钢材质并进行调质处理，保证螺钉的抗拉强度、屈服强度符合对应等级的标准要求。在阀块类零件的装配中，这类内六角螺钉往往用于阀块盖板、阀件安装面的固定，安装时需要按照对角顺序逐步拧紧，避免安装面受力不均出现密封失效的问题；在仪器仪表类的精密装配中，螺钉的拧紧力矩需要严格控制，避免力矩过大导致薄壁零件变形，影响仪表的测量精度或者运动部件的动作灵活性。

从建模逻辑来看，这类标准件的三维建模需要先完成头部的圆柱特征，再切除内六角驱动孔，之后绘制光杆段与螺纹段，螺纹部分可以采用扫描切除的方式完成真实牙型建模，也可以根据装配需求采用装饰螺纹线简化表达，过渡圆角的位置不能省略，因为在做有限元受力分析时，圆角结构会直接影响应力分布的计算结果，如果省略圆角，会导致计算出的应力值远大于实际工况，误导结构强度的判断。整个零件的尺寸基准以头部下端面为轴向基准，以螺杆轴线为径向基准，所有尺寸都围绕这两个基准标注，保证加工时的尺寸链闭环，避免出现累积误差导致安装时螺钉长度不合适、头部无法沉入沉孔的问题。
