弹簧式法兰连接安全阀结构设计

　　在承压类流体输送系统的压力防护设计中，这类弹簧加载式法兰安全阀是核心的超压泄放部件，常被应用在化工流体管线、小型压力容器、压缩空气分配系统、蒸汽供热支路等场景中，核心作用是在系统内部压力超过预设安全阈值时，自动开启阀瓣泄放多余介质，待压力回落至额定工作区间后自动回座密封，避免系统因超压出现密封失效、管路爆裂、容器变形等安全事故，是承压系统不可或缺的最后一道安全防护屏障。

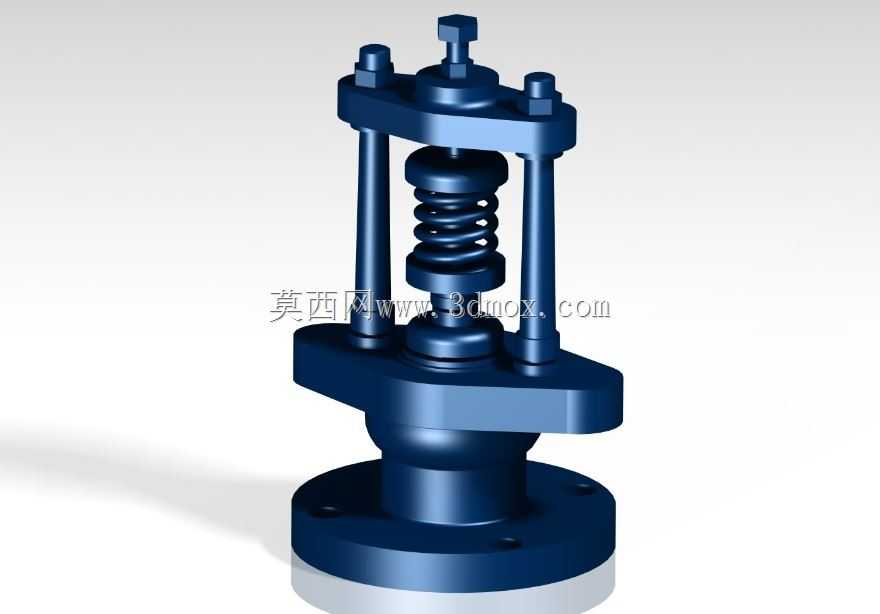

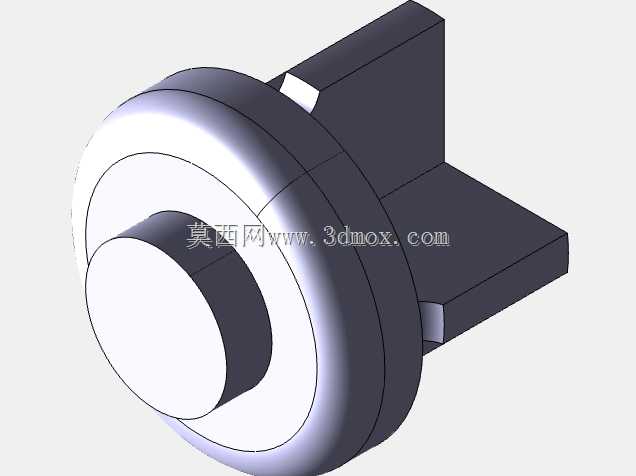

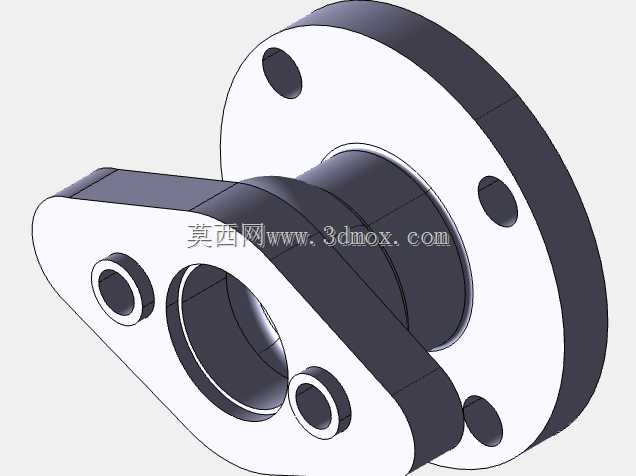

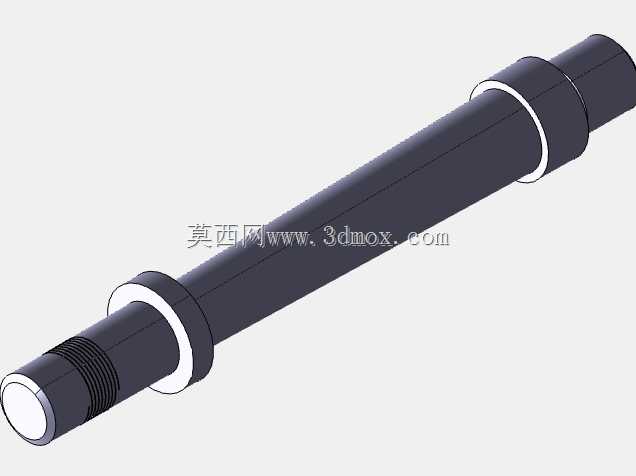

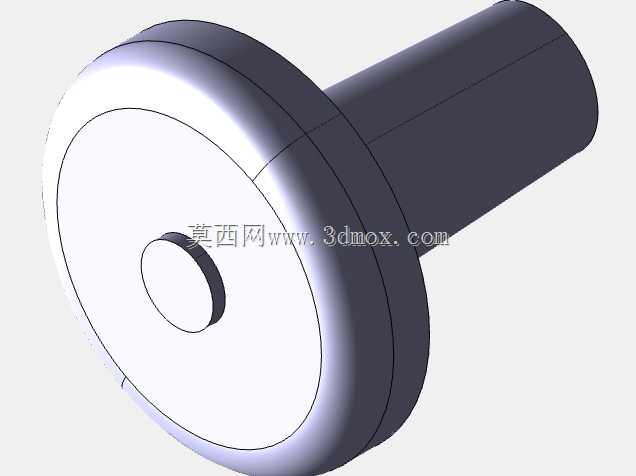

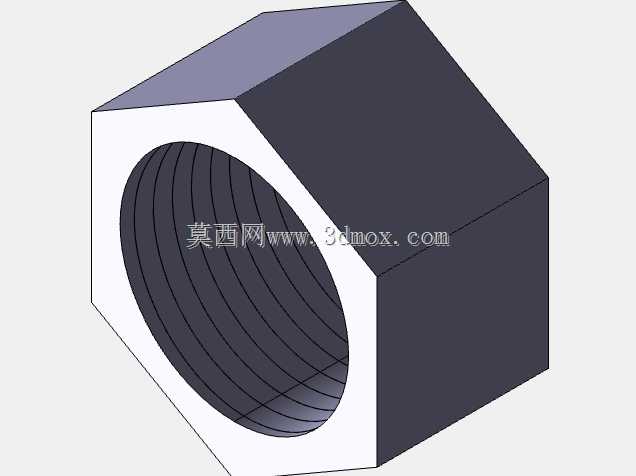

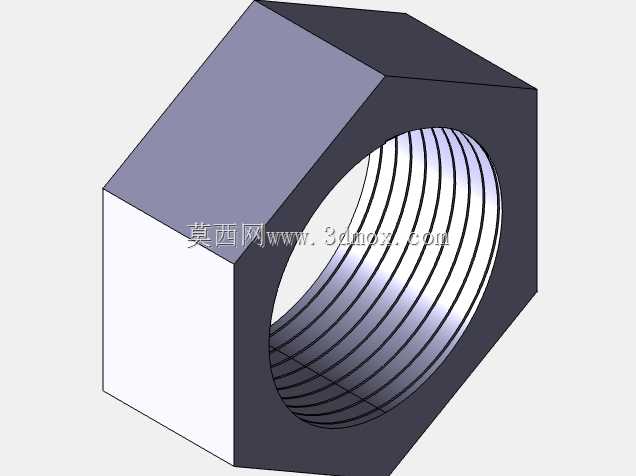

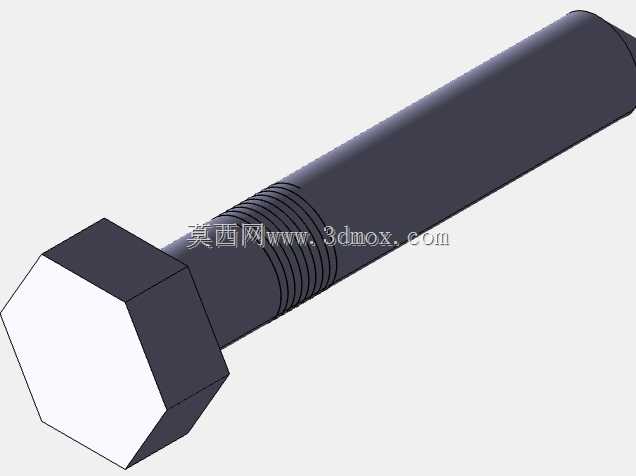

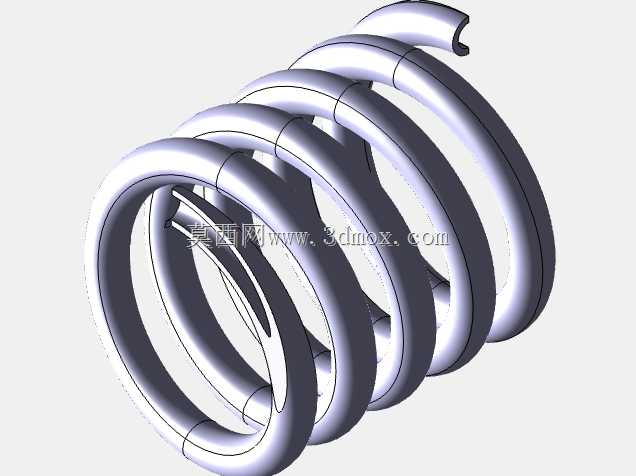

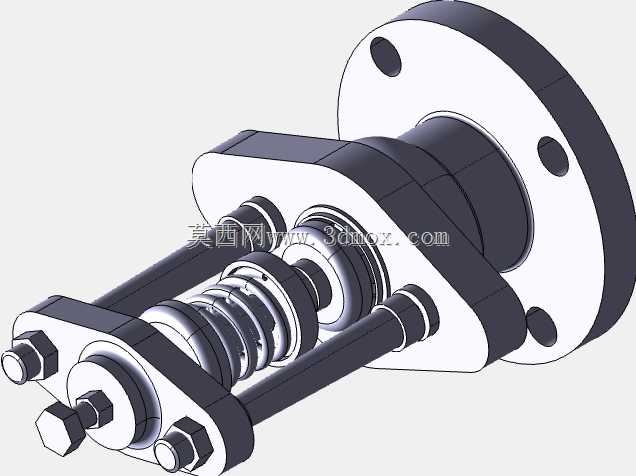

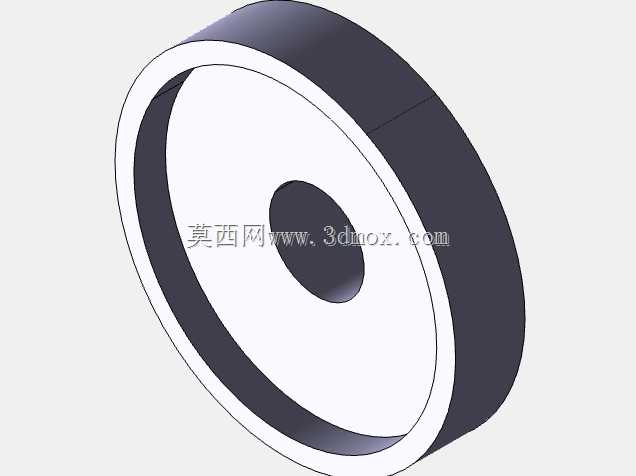

　　从结构设计逻辑来看，这款安全阀采用了经典的弹簧直接加载结构，整体以底部法兰作为安装对接基准，法兰盘上预留的螺栓孔可与管路或容器接口的配对法兰通过螺栓紧固件完成刚性连接，安装时需保证法兰密封面的平面度公差，配合适配的密封垫片实现接口处的静密封，避免正常工作状态下出现介质渗漏。阀体中部为介质流通的腔道，阀瓣与阀座的密封副采用锥面配合设计，相比平面密封具备更高的密封比压，在正常工作压力下可保证可靠密封，减少介质内漏损耗。上部的加载弹簧套设在阀杆外侧，通过顶部的调节螺母可调整弹簧的预压缩量，以此匹配不同工况下的开启压力设定值，调整完成后可通过侧面的锁紧螺栓固定调节位置，避免设备运行过程中因振动导致预紧力偏移，影响泄放压力精度。

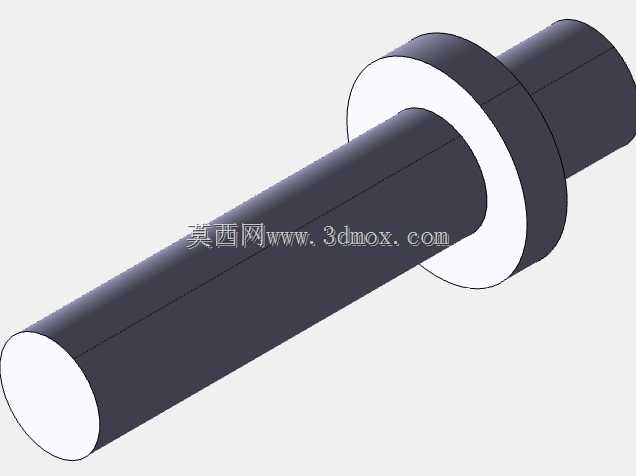

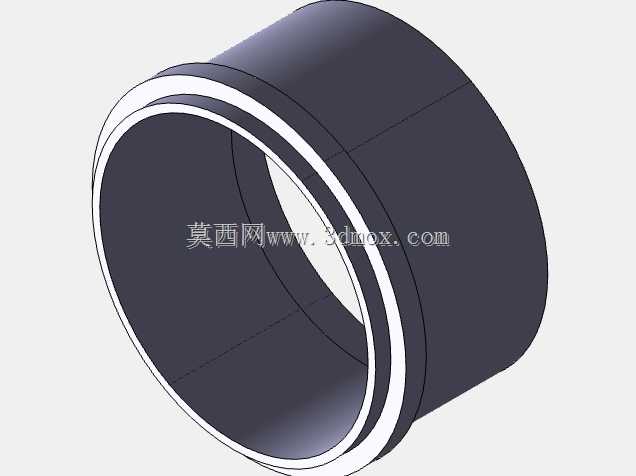

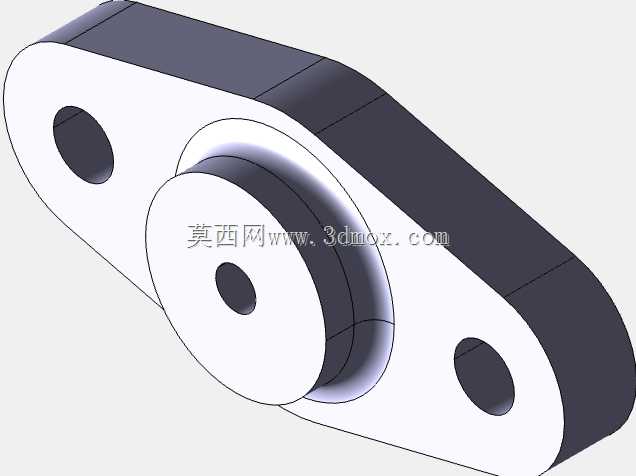

　　阀杆与上盖之间设置有导向结构，可保证阀瓣升降过程中始终与阀座保持同轴度，避免启闭过程中出现卡涩、偏磨问题，延长密封副的使用寿命。两侧的立式支撑柱将顶部的弹簧压盖与下部阀体连接为整体框架结构，可承受弹簧加载时的反向支撑力，保证整体结构的刚性，避免弹簧压缩时框架出现形变影响压力控制精度。从安装边界来看，这款安全阀的整体高度需结合安装空间的竖向净空预留足够的操作距离，顶部调节螺母位置需预留不小于100mm的操作空间，方便后期对开启压力进行校准调整；法兰的螺栓孔分布圆直径需与对接接口的参数完全匹配，安装时螺栓需采用对角均匀紧固的方式，避免法兰受力不均导致密封面错位。

　　在实际选型应用中，这类结构的安全阀适用于洁净度较高的气体、低粘度液体介质工况，弹簧的刚度参数需根据系统的额定工作压力、泄放量要求进行匹配，若用于蒸汽类高温介质场景，还需在弹簧腔与阀体之间增加散热结构，避免高温介质长期传导导致弹簧出现刚度衰减、弹力失效问题。建模过程中对所有零部件的配合公差做了对应还原，包括阀杆与导向套的间隙配合、弹簧的并紧高度与自由高度参数、法兰螺栓孔的位置度公差、密封面的粗糙度要求等细节，可直接用于结构教学、装配模拟、选型校核等场景，也可作为同类型安全阀改型设计的基础参考模型，帮助设计人员快速完成结构迭代，减少重复建模的工作量。
