阀类配套库存支架装配结构设计

在工业流体控制管路系统中，阀块周边的支撑固定结构往往是容易被忽略但直接影响整套阀组运行稳定性的关键部件，这套库存支架组件正是针对锥面密封类阀块的安装定位需求开发的配套支撑结构。从实际应用场景来看，这类支架多部署在化工流体输送、中小型液压动力站、工艺试验台架的阀组集成区域，承担阀块本体与安装基座之间的连接承载、位置校准、辅助限位功能，避免管路流体脉动带来的阀块偏移、密封面错位问题。

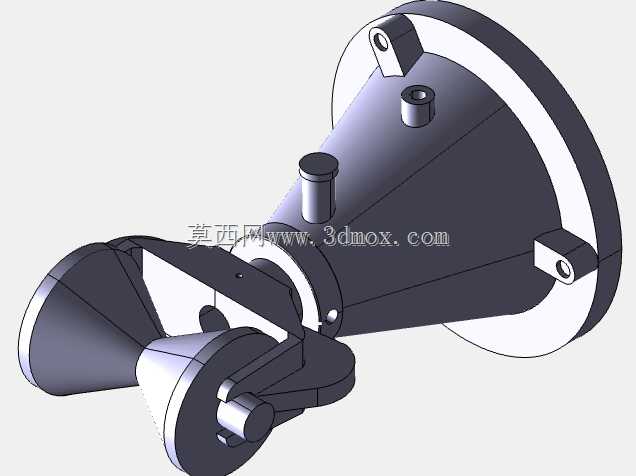

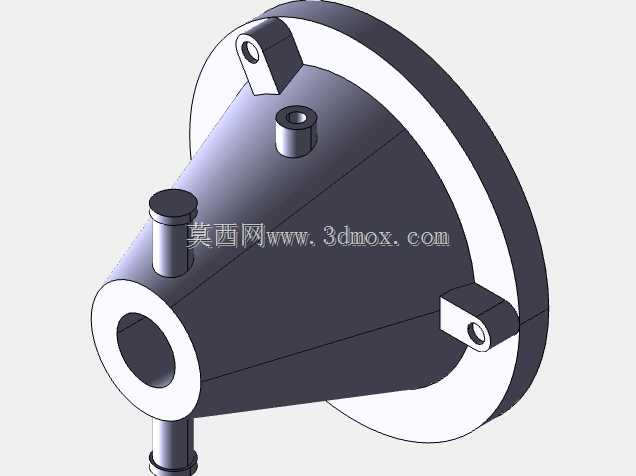

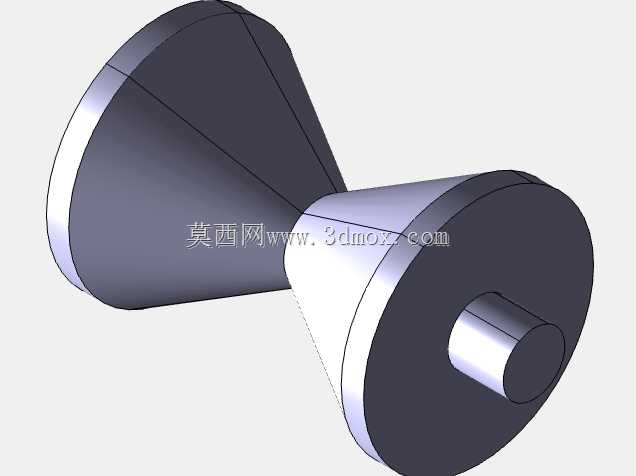

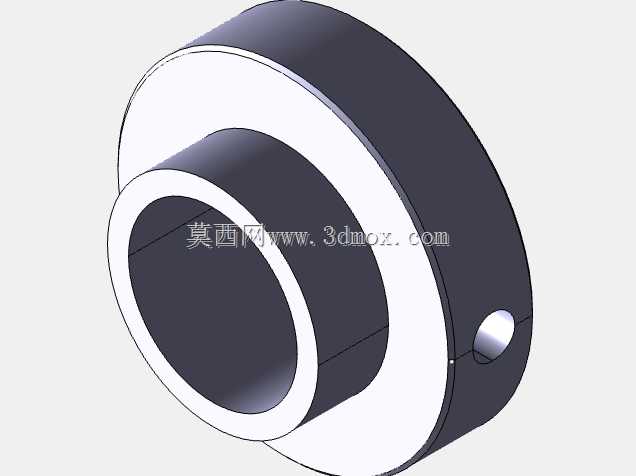

从结构功能特性上拆解，这套组件采用分体式装配设计，主体支撑段为锥台形承力结构，相比等径直筒式支架，锥台结构在同等材料用量下具备更高的抗弯截面模量，能够更好地承受阀块接口处管路带来的径向偏载，尤其是在侧方接有硬管的安装场景下，锥台结构的应力分布更均匀，不会在根部出现应力集中导致的支架变形。组件一端带圆形法兰安装边，法兰边上预制了三个均布的安装凸台，每个凸台上加工有定位销孔与螺栓过孔，安装时可以先通过定位销完成支架与基座的初定位，再穿入紧固螺栓完成锁固，能有效降低现场安装的对位难度，也方便后期阀组维护时的拆装复位。

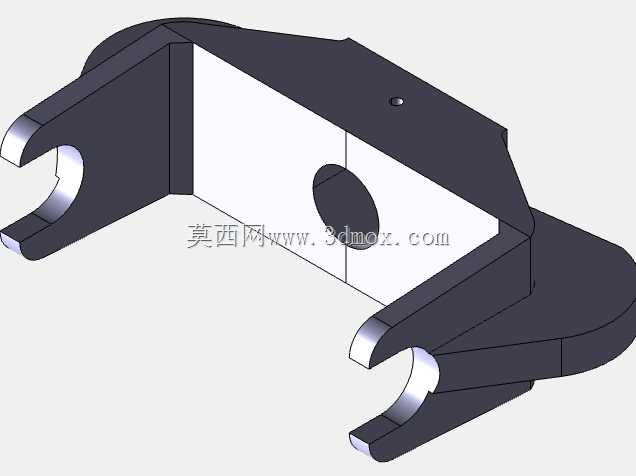

支架与阀块连接的一侧设置了快装式卡接结构，搭配偏心锁紧压块，不需要额外加工复杂的连接螺纹，只需要将阀块的连接端推入支架承口，扳动侧面的锁紧手柄就能完成阀块与支架的固定，这种设计在需要频繁更换阀块的试验台架场景中优势明显，能大幅缩短阀件更换的停机时间。组件上还预留了两个不同规格的柱状定位柱，一个用于安装阀块的位置传感器触发挡片，另一个用于搭接线束固定卡扣，避免阀块上的信号线缆、控制油管在设备运行过程中出现晃动磨损。

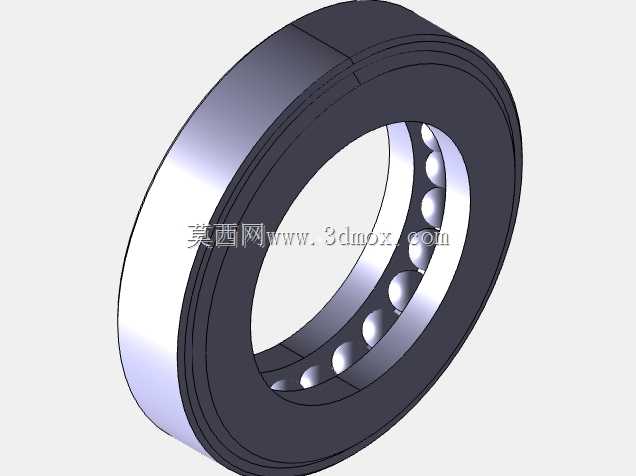

从设计思路层面来看，这套支架没有采用市面上常见的焊接式整体支架结构，而是全部采用机加工件装配成型，所有配合面都设置了统一的形位公差基准，以法兰安装面为第一基准，承口内孔的同轴度控制在0.02mm以内，保证阀块安装后与管路接口的对中度，避免密封件出现偏磨。锁紧机构的转轴处设计了自润滑衬套，不需要定期加注润滑脂就能满足长期往复转动的耐磨需求，适合在不便频繁维护的高空管廊、封闭设备舱内的阀组安装场景使用。

关于安装边界与尺寸适配，这套支架的法兰安装边外径适配常规DN80规格的阀组安装基座，安装孔的孔距符合通用工业阀组安装的接口标准，可以直接替换同规格的老旧支架，不需要对原有安装基座进行二次加工。支架整体的轴向长度控制在适配阀块操作空间的范围内，安装后阀块的操作手柄距离安装面的预留空间足够佩戴常规劳保手套完成操作，不会出现操作空间不足导致的阀门开关卡滞。需要注意的是，这套支架的侧向承载上限匹配对应规格阀块的额定工作压力工况，当应用在高压液压系统场景时，需要在支架侧方加装辅助支撑拉筋，抵消高压流体瞬间通断带来的水锤冲击载荷。另外，支架上的所有外露棱角都做了R2以上的倒角处理，避免安装维护过程中出现划伤，细节处理符合工业机械构件的安全设计要求。
