NEMA23规格57型步进电机三维结构

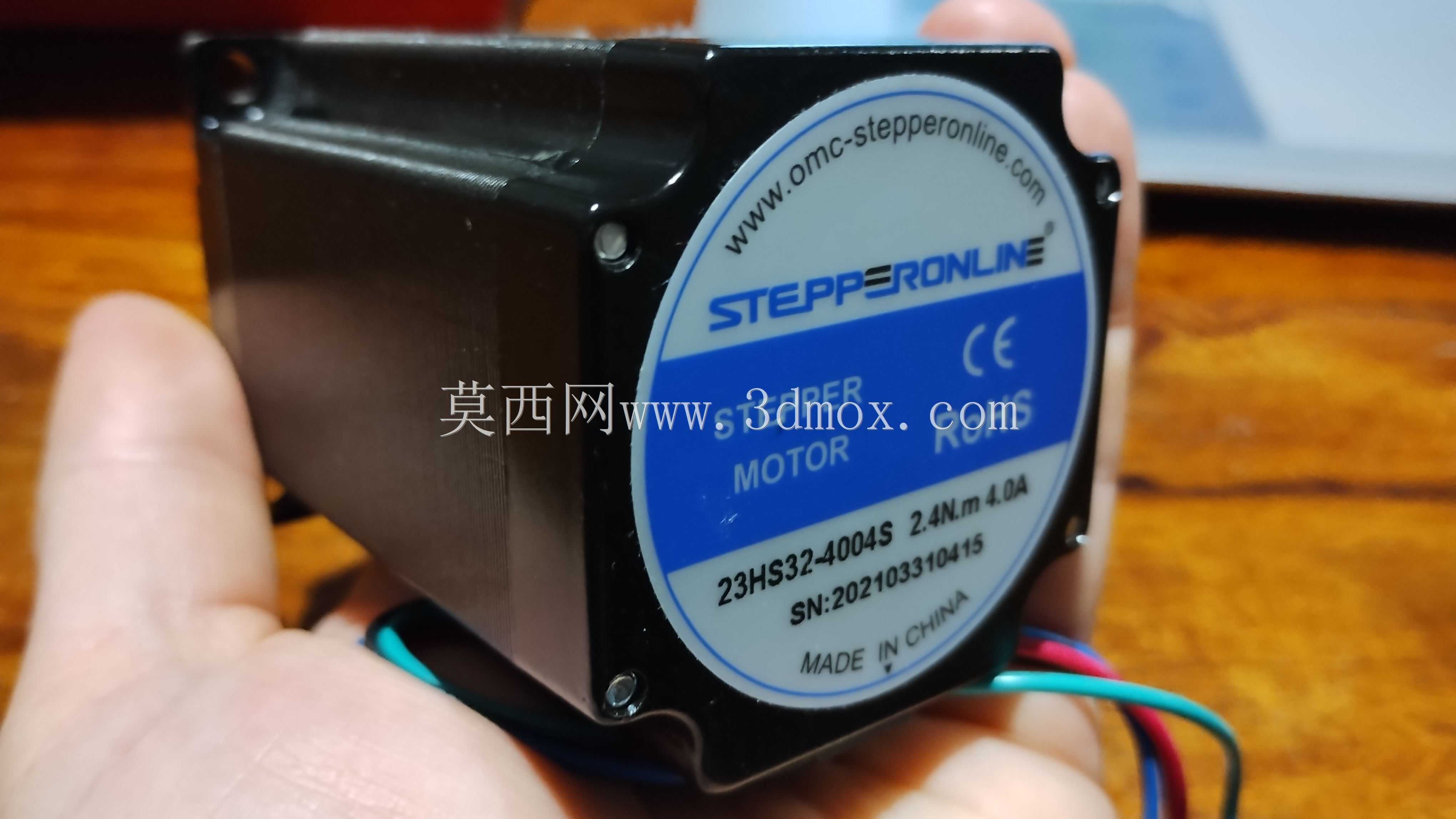

在桌面级数控设备、小型自动化模组、3D打印运动轴、点胶机位移平台这类对开环定位精度有明确要求的场景里，NEMA23规格的步进电机一直是选型清单里的核心选项，这类安装法兰边长57mm的步进电机，输出扭矩区间刚好覆盖0.4N·m到2.2N·m的常用段，既不会像42型步进那样在带载稍大的工况下出现失步，也不会像86型步进那样因为体积、自重过大挤占设备内部安装空间，是中小负载直线运动、回转运动驱动方案里的平衡之选。

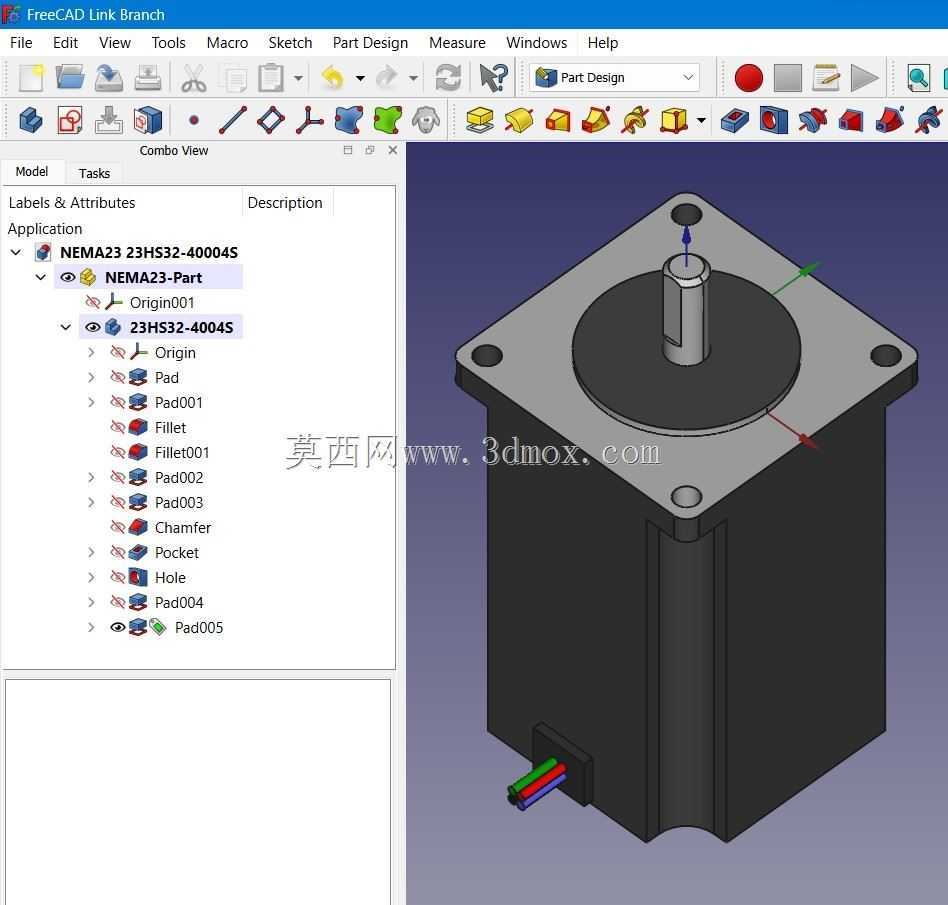

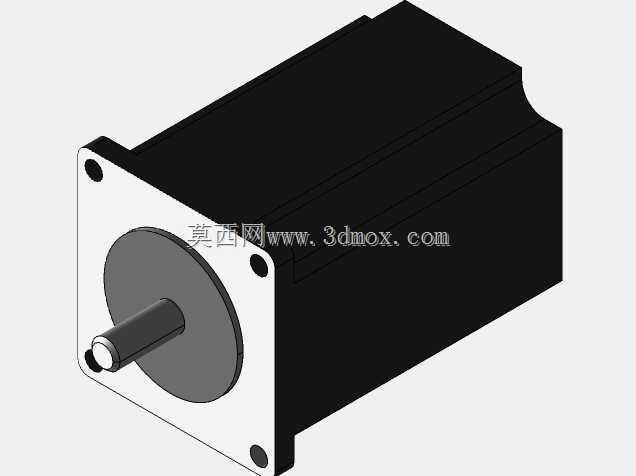

从三维结构的设计逻辑来看，这个模型完整还原了量产NEMA23步进电机的所有安装边界特征：前端方形法兰的四个安装孔位严格遵循行业通用安装规范，孔中心距保持47.1mm的标准尺寸，安装孔为通孔设计，适配M3或M4规格的内六角圆柱头螺钉，能直接和市面上绝大多数标准57电机安装座、同步轮传动座、丝杠直连支座完成匹配，不需要额外做转接件的二次设计。输出轴的直径、轴伸长度、轴上扁位的尺寸都完全复刻量产件的参数，不管是搭配同步带轮做带传动，还是通过联轴器连接滚珠丝杠做直线驱动，亦或是直接装夹夹头做回转输出，都能保证配合尺寸的一致性，不会出现建模完成后实际装配干涉、配合间隙过大的问题。

模型的主体结构拆分也完全贴合实际电机的生产装配逻辑：前端盖、定子绕组包裹的机壳段、后端出线端的结构分层清晰，机壳表面的散热筋、端盖的定位止口都做了准确还原，甚至尾部引出的多芯线缆的出线位置、线缆弯折的最小空间预留都做了呈现，这一点在做设备整体布线设计的时候尤为重要——很多工程师在做结构排布时容易忽略电机尾部出线的弯折半径，导致实际装配时线缆被机座或者其他结构件挤压，长期运行出现线皮破损、线芯断裂的问题，这个模型把出线端的空间占用完整做了出来，在整机装配阶段就能提前预留出线空间，规避这类后期装配才会暴露的问题。

从实际功能特性的还原度来说，这个模型没有做过度的简化，也没有冗余的内部绕组细节——毕竟对于设备结构设计、选型校核的场景来说，不需要还原电机内部的磁钢、绕组、轴承的微观结构，只需要把所有和外部装配、空间干涉相关的外部特征做准确就足够。比如前端输出轴的台阶高度，决定了联轴器锁紧时的轴向定位位置，如果这个尺寸建模有偏差，就会出现联轴器顶到电机端盖、或者轴伸长度不够夹不紧的问题；法兰面的止口尺寸，决定了电机和安装座配合时的同轴度，如果止口直径做小了，电机装上去会出现偏心，带载运行时会产生径向跳动，影响传动精度，加快轴承磨损。这个模型在这些关键配合尺寸上都严格遵循量产NEMA23电机的通用规范，能直接用于设备的整体装配仿真、运动干涉检查。

在不同行业的实际应用里，这类步进电机的使用场景覆盖非常广：在小型数控雕刻机上，它可以作为X、Y轴的驱动元件，搭配同步带传动实现高速位移；在桌面级点胶设备上，它可以驱动Z轴的上下运动，配合丝杆实现精准的位置控制；在小型传送带模组上，它可以直接驱动辊筒，实现定距输送；甚至在一些小型回转工作台、自动拧螺丝机的送料机构里，都能看到这个规格电机的身影。也正是因为应用场景足够广泛，在做非标设备设计时，一个尺寸准确的NEMA23步进电机三维模型，能大幅减少结构工程师的重复建模工作量，不需要每次选型都从零开始测绘电机尺寸，直接调用模型就能完成安装位的设计、空间排布的校核。

另外，模型对电机外形的细节还原也考虑到了实际安装的细节需求：机壳的横截面是标准的方形，四个角的倒角尺寸准确，在做安装座的抱紧式结构设计时，可以直接根据机壳的外形尺寸设计抱紧箍的内径，不需要额外留调整余量；尾部出线端的线缆长度做了合理的预留，在做布线仿真时，可以直接沿着线缆的出线方向规划走线槽的位置，计算需要的线缆长度，避免采购线缆时出现长度不够或者冗余过多的问题。对于刚接触非标结构设计的从业者来说，通过这个模型也能直观了解NEMA23步进电机的标准安装尺寸体系，理解不同规格步进电机的安装边界差异，在后续选型时能更快判断所选电机是否适配自己的设计结构，减少选型失误带来的成本浪费。
