阀块配套双盘式连接适配构件

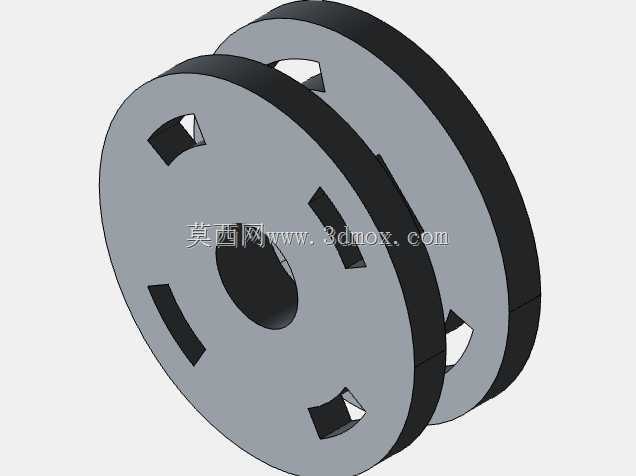

　　在液压阀组集成、流体管路接驳的工程场景中，这类双盘式适配构件承担着不同通径阀块、管路单元之间的过渡衔接职能，尤其在非标液压站改造、小型流体控制单元的阀块拼接作业中，能够解决安装孔位不匹配、对接端面存在轴向间隙的常见问题，避免因强行对接造成的密封件剪切破损、阀块安装应力集中等隐患。从结构设计逻辑来看，构件采用双平行圆盘加中间隔层的对称布局，两个圆盘的端面均做了平面度管控，可保证与对接阀块端面贴合时的密封可靠性，盘面上开设的异形槽孔并非单一的减重设计，每一处槽位都对应着流体过流通道、安装螺栓避让空间以及定位销的穿装位置，中间的黑色隔层采用弹性密封材质的设计思路，可在螺栓锁紧时提供微量的压缩补偿量，抵消对接面的微小形位公差，降低对阀块安装面加工精度的严苛要求。

　　实际选型应用时，需要先核对适配构件的中心通孔直径，确保其与对接管路的通径匹配，避免通径突变造成的流体压损增大、流道紊流等问题；圆盘外圆尺寸需要小于阀块安装面的边界尺寸，保证锁紧螺栓有足够的操作空间，不会出现螺栓套筒与盘体干涉的情况。盘面上的槽孔采用非对称排布，可起到防错装的作用，安装时只有当两侧阀块的孔位与盘体槽位完全对正时，才能顺利穿入连接螺栓，避免现场装配时出现角度错位导致的流道封堵问题。这类适配构件不需要额外的定位工装，依靠自身的槽位与阀块上的凸台配合即可完成初定位，能够大幅缩短现场阀组组装的作业时间，尤其适合在空间紧凑的阀岛集成场景中使用，不需要预留过大的安装操作空间。

　　从受力角度分析，双盘结构将螺栓锁紧力均匀分散在两个盘面上，不会出现单侧受力导致的盘体翘曲变形，中间隔层的压缩量控制在合理区间内，既保证密封面的比压满足流体密封要求，又不会因压缩量过大造成隔层材料被挤入流道内部。在液压系统的日常维护中，这类适配构件可作为阀块组的快拆过渡单元，拆卸阀块时不需要拆解整个阀组的连接管路，只需松开适配构件位置的连接螺栓，即可将对应阀块单独拆下检修，降低维护作业的工作量。

　　设计过程中，盘体的厚度经过反复校核，在满足螺栓锁紧强度要求的前提下尽可能控制轴向尺寸，避免因适配构件的加入造成整个阀组的轴向长度过大，影响周边管路的排布空间；盘面上的槽孔边缘均做了倒角处理，既可以去除加工毛刺，也能在安装时引导密封件顺利就位，避免尖锐棱边划伤密封件造成泄漏隐患。针对不同压力等级的应用场景，可通过调整盘体材质、中间隔层的硬度来适配使用需求，低压流体回路中可采用轻质合金材质降低构件自重，高压液压回路中则采用高强度钢材并做表面防锈处理，保证长期使用的结构稳定性。
