磁盘部件静态有限元仿真分析结构

在磁存储设备的结构可靠性验证环节，磁盘部件的静力学承载特性直接决定了设备运行过程中的盘面稳定性，尤其是高速旋转工况下的盘面形变、应力集中分布，是磁头读写精度控制的核心约束条件。本次呈现的磁盘部件仿真结构，完全围绕静态载荷下的力学响应特性搭建，覆盖了从盘面基体到中心安装凸台、周向定位结构的完整受力传递路径，可直接用于静力学仿真教学、结构优化验证场景。

从实际应用场景来看，这类磁盘部件的仿真结构主要服务于磁存储设备研发阶段的结构校核环节，区别于常规的三维几何模型，该结构在建模阶段就完成了受力边界的预设：中心凸台位置对应磁盘的主轴安装位，是旋转扭矩输入、轴向定位约束的核心承载区，建模时特意保留了凸台与盘面过渡区的圆角特征，避免应力奇异导致的仿真结果失真；盘面区域采用分层网格划分思路，靠近磁头读写的工作区域网格密度更高，可精准捕捉微米级形变下的应力梯度变化，边缘区域网格逐步过渡，在保证计算精度的同时控制整体计算规模。

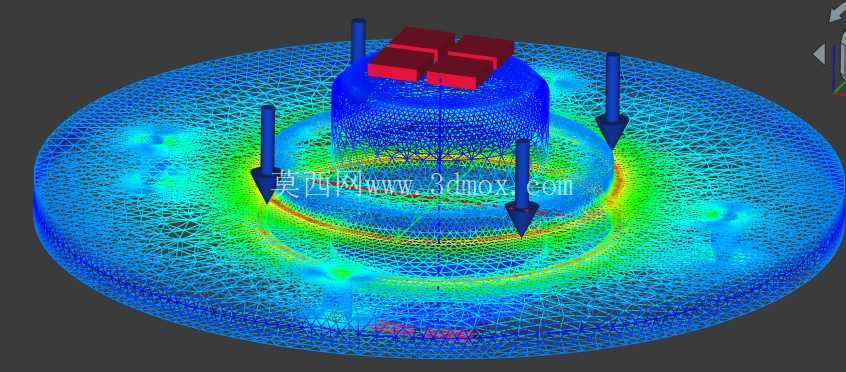

在功能特性层面，该结构完整还原了磁盘在静态安装、额定预紧载荷下的受力状态：顶部设置的块状载荷施加区，对应实际工况中盘片压圈的压紧力作用位置，四个周向均匀分布的载荷指向标识，清晰标注了轴向载荷的传递方向，可直观展示压紧力从压圈到盘面、再到中心主轴安装位的完整应力流走向。仿真云图的色彩梯度直接对应不同区域的应力幅值，蓝色低应力区覆盖盘面大部分非工作区域，黄绿过渡区对应盘片的应力渐变带，靠近中心凸台的环形高应力区是结构校核的重点位置，设计时可根据该区域的应力集中系数，调整凸台过渡圆角、盘片基体厚度参数，避免长期载荷下出现盘片翘曲、微裂纹等失效问题。

从设计思路来看，该结构没有追求几何外形的极致渲染效果，而是完全服务于有限元仿真的计算需求：所有几何特征都做了仿真友好化处理，删除了对静力学计算结果无影响的微小倒角、表面纹理等冗余特征，同时保留了所有影响应力分布的关键结构，比如中心安装孔的配合面、压圈接触的环形凸面、盘片的厚度渐变特征。网格划分采用三角形壳单元与实体单元结合的方式，盘片主体采用壳单元模拟薄板结构的弯曲形变，中心凸台、压块位置采用实体单元保证接触计算的精度，不同单元类型之间通过耦合约束完成自由度传递，避免出现应力传递中断的问题。

关于安装边界与尺寸约束，该结构的安装基准完全匹配标准3.5英寸磁盘的安装规范：中心安装孔的定位尺寸、周向安装孔的分布圆直径都与行业通用标准保持一致，盘面外径、中心凸台的凸起高度也符合常规机械硬盘的盘片尺寸边界，可直接导入不同仿真环境完成参数化修改，调整盘片材料属性、载荷大小即可适配不同规格盘片的仿真计算需求。周向预留的定位柱安装位，对应盘片安装过程中的周向防转结构，建模时特意保留了定位柱与盘片安装孔的间隙特征，可模拟安装过程中接触应力的分布情况，避免过盈量过大导致的盘片局部变形。

在实际工程应用中，这类仿真结构可帮助结构工程师快速完成盘片结构的迭代验证，不需要从零开始搭建几何模型、划分网格，只需要根据具体的设计参数调整材料属性、载荷边界即可快速得到计算结果，大幅缩短前期结构校核的周期。尤其是对于刚接触有限元仿真的结构设计人员，该结构完整展示了静力学仿真的全流程建模思路：从几何简化、网格划分到载荷施加、边界约束，每个环节的处理方式都贴合工程实际，没有过度简化导致的计算偏差，也没有冗余特征带来的不必要计算量，可作为磁盘类旋转部件静力学仿真的标准参考结构，也可拓展用于其他圆盘类旋转零件的结构仿真分析，比如砂轮片、法兰盘、制动盘等部件的静态承载特性验证，只需要调整对应尺寸参数、载荷工况即可快速复用建模逻辑。
