适配智能家居系统的弧形窗电动卷帘结构

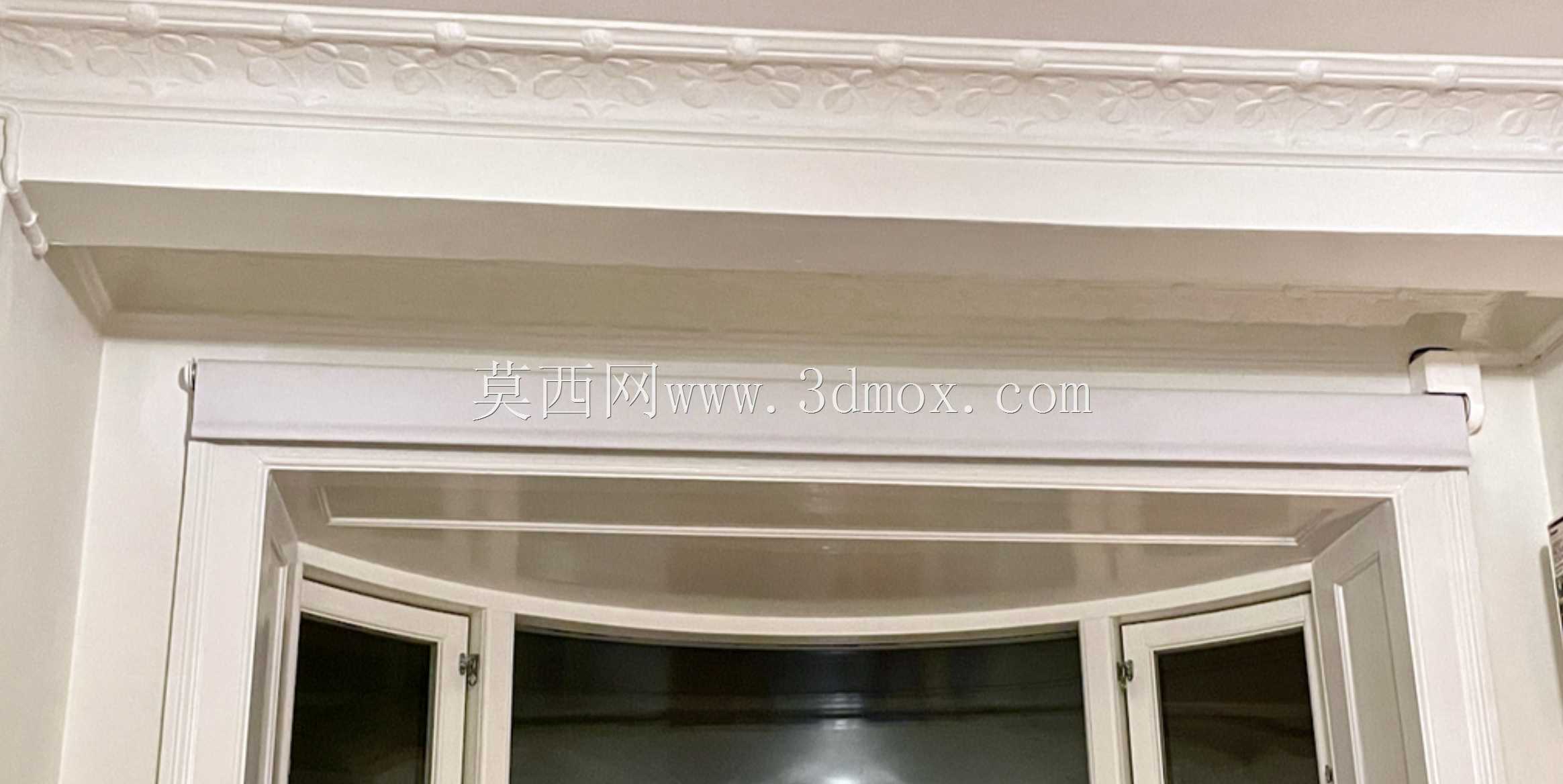

　　这款电动卷帘的结构设计，最初是针对异形弧形窗的遮阳痛点展开的——常规平直款电动卷帘无法贴合弧形窗顶的安装基面，要么出现帘布收卷偏移，要么两侧漏光无法满足遮光需求，因此在设计初期就把安装基面的适配性放在了首位。整体帘体的宽度设定为195厘米，展开长度为190厘米，整体自重控制在1.8公斤左右，这个重量参数是经过反复核算的：既要保证帘布垂坠平整不出现波浪褶皱，又要避免驱动负载过大导致运行卡顿，同时也能降低安装时对墙面、窗框的承重要求，无需额外加装重型固定支架，普通家装的窗框基层即可承载。

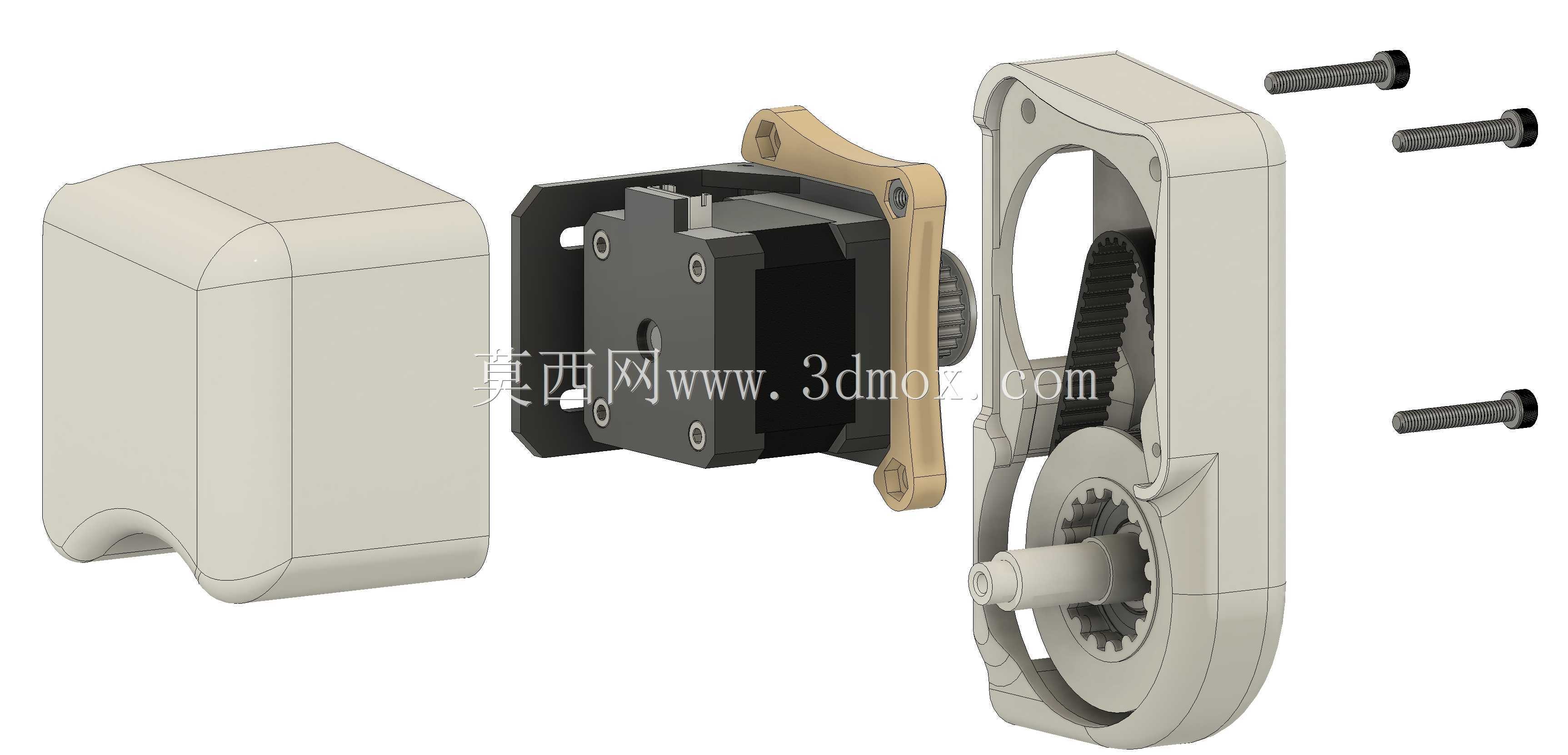

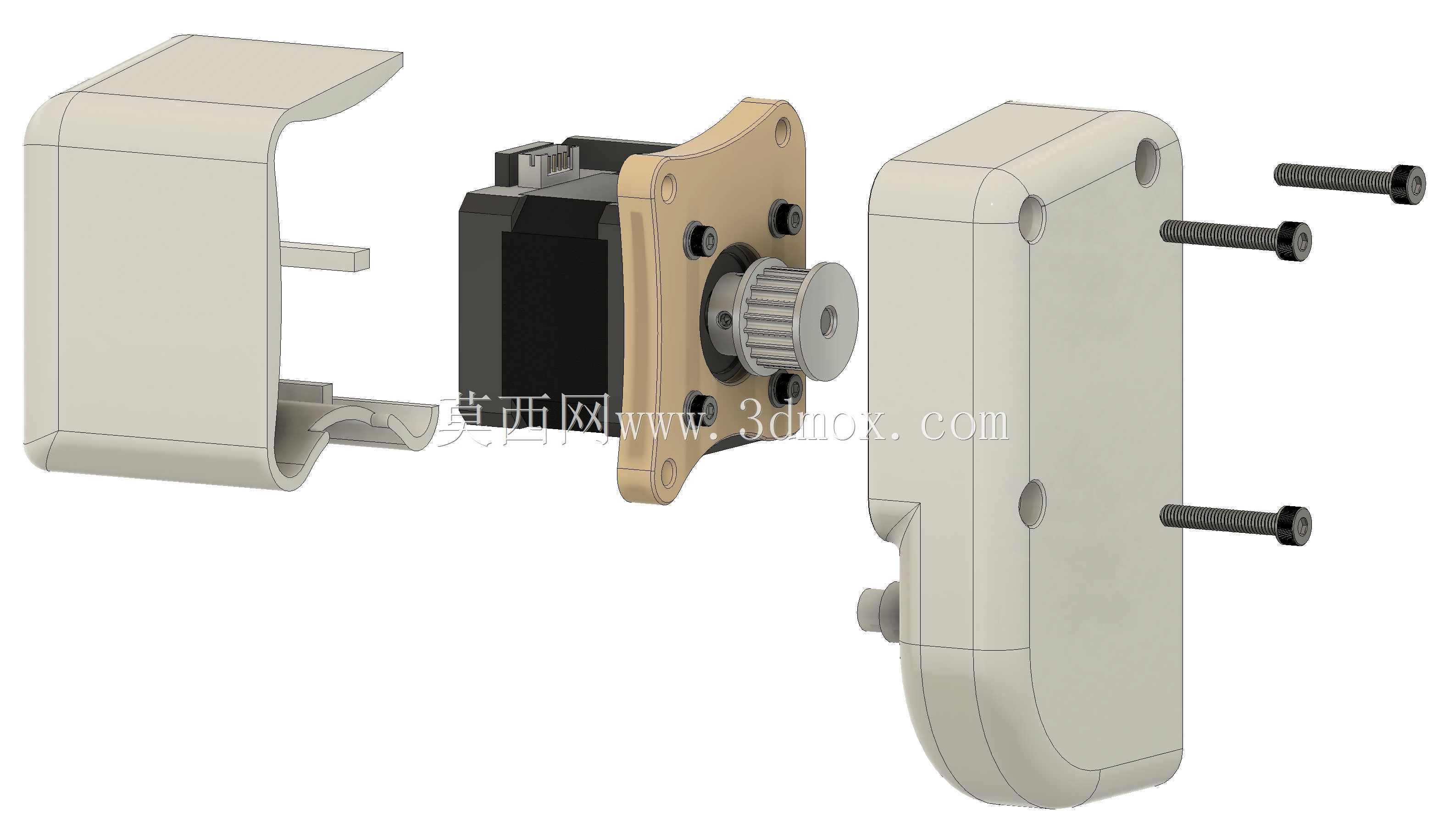

　　驱动部分选用24V Nema17规格的动力单元，这个选型并非随意确定：24V属于安全特低电压区间，在家装场景中使用不会有触电风险，即便线路出现绝缘破损也不会造成安全事故；Nema17规格的动力单元扭矩输出刚好匹配1.8公斤的帘体负载，不会出现扭矩过剩导致的成本浪费，也不会因为扭矩不足出现帘布收卷不到位、运行中途卡顿的问题。控制端做了双协议适配，可同时接入Home Assistant与Apple HomeKit系统，用户既可以通过家庭助理平台做场景联动，比如配合光照传感器实现光照强度超阈值时自动降帘，也能通过苹果生态的Siri语音、家庭APP直接控制，适配不同用户的智能家居使用习惯。

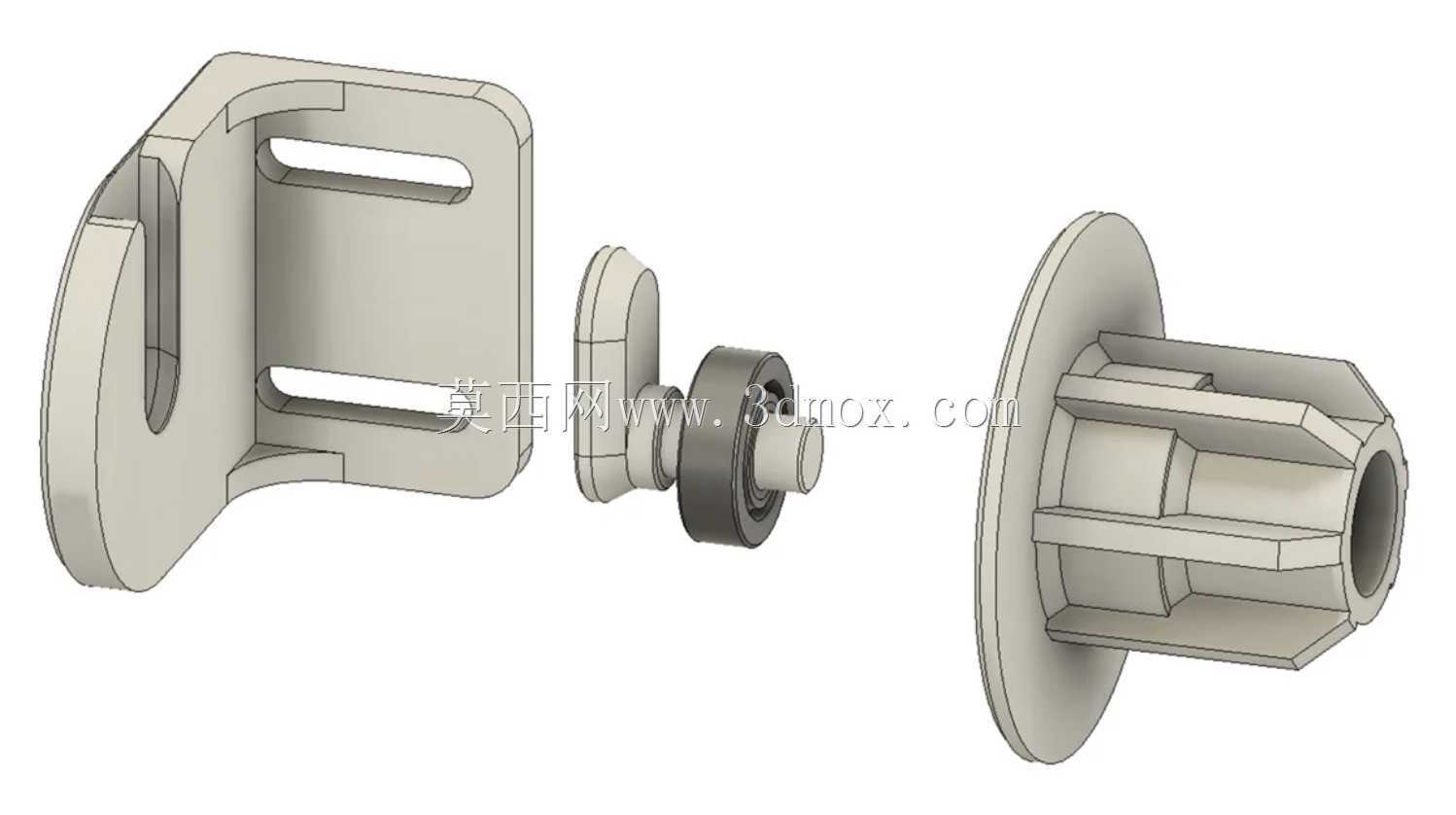

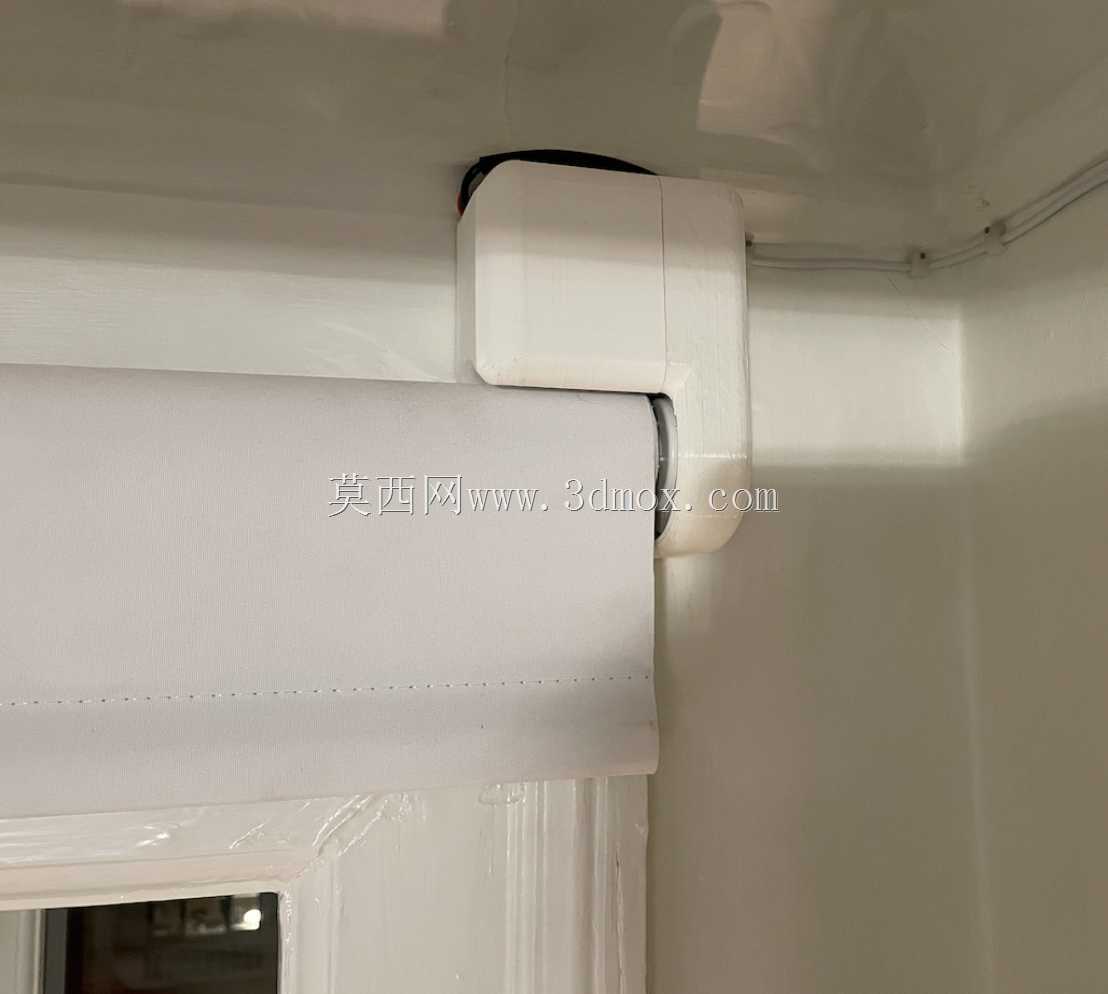

　　结构设计上，卷管采用了分段式微调结构，因为弧形窗的弧度并非标准圆弧，不同户型的弧形窗曲率存在细微差异，分段式卷管可以在安装时根据实际窗顶弧度微调各段的同轴度，保证帘布收卷时全程对齐，不会出现单边偏移磨损帘布边缘的问题。安装边界方面，卷管的安装座预留了2厘米的前后调节余量，适配不同厚度的窗框、吊顶基层，不管是明装在窗框上方，还是隐藏嵌入吊顶内都可以适配；帘布两侧做了隐形导向槽结构，导向槽厚度仅1.2厘米，安装后不会突兀破坏窗框的整体美观度，同时能避免帘布在风大时出现晃动拍打窗框的问题，也能进一步提升遮光效果，减少两侧的漏光缝隙。

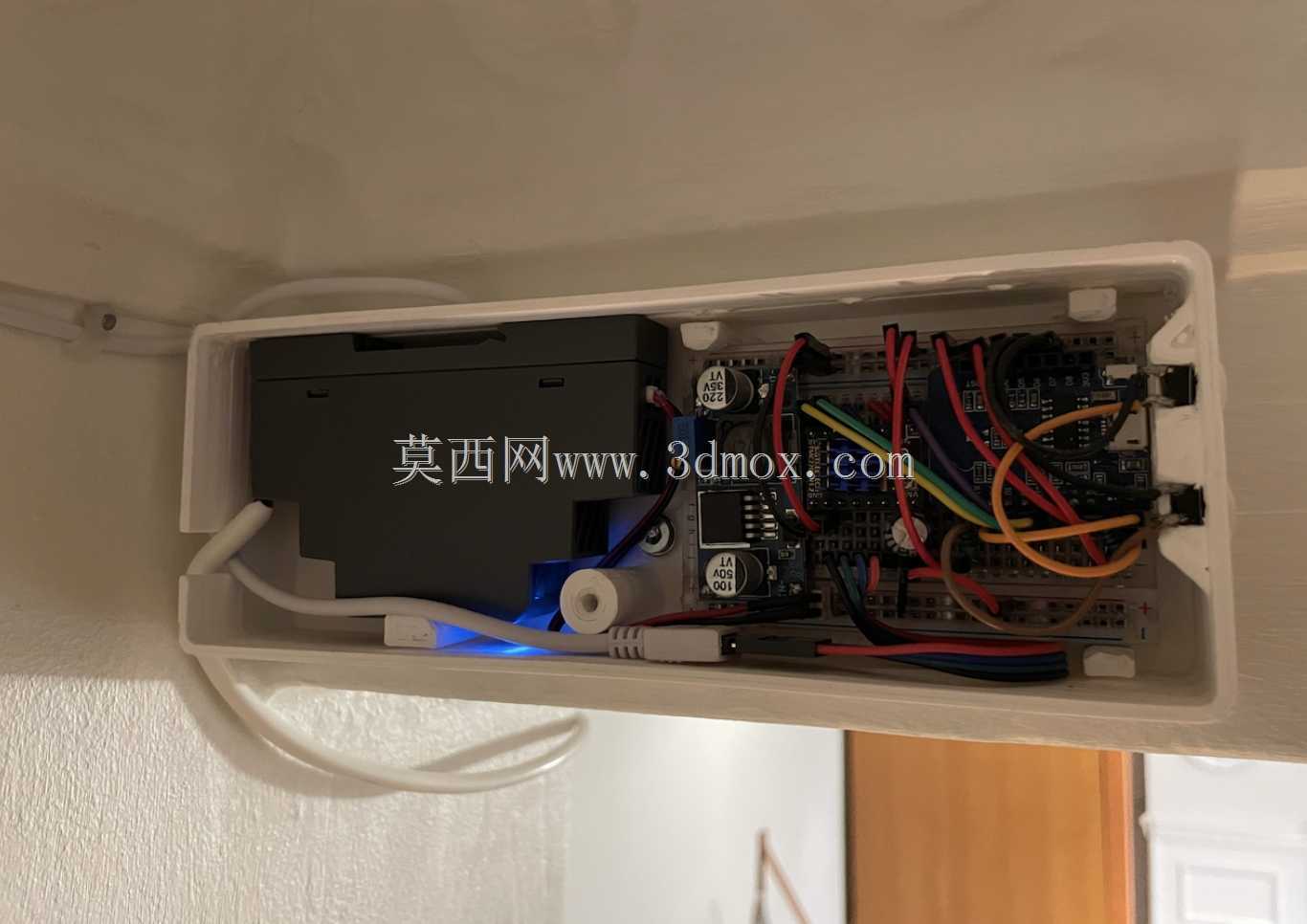

　　从实际应用场景来看，这款卷帘除了常规的卧室、客厅遮阳需求外，也适配阳光房、弧形飘窗等特殊窗型的使用场景，帘布的收卷速度设定在每秒12厘米，全程运行无明显噪音，不会在日常使用时干扰室内休息、办公。在结构细节处理上，卷管两端的轴承座采用了自润滑材质，长期使用无需额外加注润滑脂，降低后期维护成本；下端的配重杆做了圆弧包边处理，避免帘布下降到底时磕碰窗台造成漆面损伤，同时配重杆内部做了腔体填充，进一步降低运行时的共振噪音。控制模块的接线端做了快插设计，安装时无需现场焊接接线，按照接口标识插接即可完成电路连接，降低了非专业人员的安装门槛，同时接线端做了防水防潮处理，适配卫生间、厨房等相对潮湿的窗边安装场景。

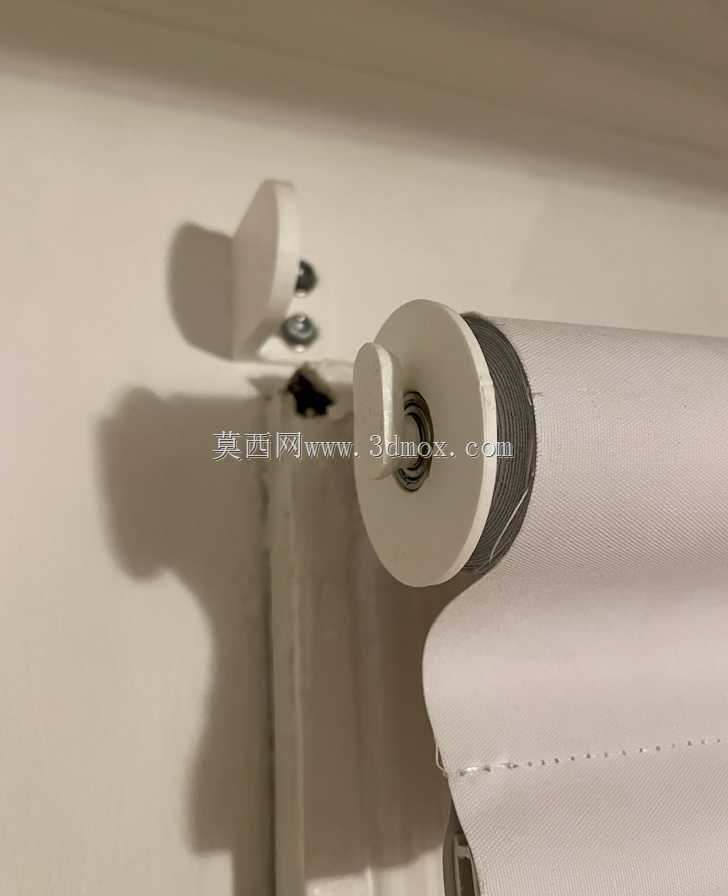

　　在设计过程中，还特意考虑了停电应急场景，动力单元内置了手动离合结构，停电时只需轻轻拉动帘布下端的拉绳，即可手动升降卷帘，不会出现停电后帘体完全锁死无法调节的问题。帘布的固定方式采用了可拆卸的卡槽结构，后期如果需要更换不同遮光率、不同颜色的帘布，无需拆卸整个卷管机构，只需从卡槽中抽出旧帘布、卡入新帘布即可完成更换，大幅降低后期改造成本。整体结构没有采用复杂的定制化异形零件，大部分结构件都可以通过3D打印制作，也可以采用常规的铝合金型材切割加工，方便用户根据自身的窗型尺寸做微调修改，适配不同尺寸的弧形窗、平直窗安装使用。
