间歇传动用日内瓦槽轮机构结构设计

日内瓦机构也就是槽轮机构，是间歇传动场景里应用极广的经典结构，常见于多工位转台、自动化送料、轻工包装、电影胶片输片等需要周期性转位、精准停歇的设备中，核心作用是把主动件的连续匀速转动，转化为从动槽轮的单向间歇步进运动，相比棘轮机构传动更平稳，定位精度更可控，冲击载荷更小，适合中低速、工位分度需求明确的传动链路。

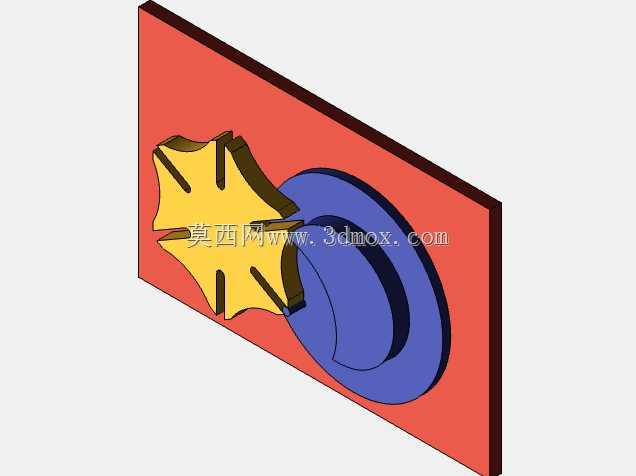

这套结构的核心组成分为两部分，带圆柱锁止弧和拨销的主动拨盘，以及带径向槽、内凹锁止弧的从动槽轮，两者的安装中心距是设计阶段最先确定的边界参数，直接决定整套机构的占地尺寸、槽轮槽数选择和拨销回转半径。设计时首先要匹配工位需求确定槽数，常见的4槽结构对应每次90度的分度转角，6槽对应60度转角，槽数越少槽轮在运动周期内的动停比越大，运动过程中的角加速度峰值越高，冲击也就越明显，因此高速工况下会优先选择更多槽数的设计，但槽数过多又会导致槽轮整体直径过大，锁止弧的配合精度难以控制，因此常规工业场景里4槽和6槽的应用占比最高。

主动拨盘上的拨销直径需要和槽轮的径向槽宽度做间隙配合，间隙量控制在0.02-0.05mm区间，既要保证拨销能顺畅进入和退出径向槽，又要避免间隙过大导致传动反向间隙超差，出现工位定位偏移的问题。拨盘上的外凸锁止弧和槽轮上的内凹锁止弧是保证停歇期定位稳定性的核心，两者的配合面需要做同心度校验，锁止弧的半径偏差不能超过0.03mm，否则会出现停歇期槽轮窜动、或者拨盘转动时锁止面卡滞的问题。

安装边界上，整套机构的轴向厚度需要匹配设备的安装空间，主动拨盘的输入轴端需要预留联轴器或者带轮的安装位，轴径根据传递扭矩计算确定，常规轻载分度场景下输入轴径选8-15mm即可满足强度需求，槽轮的输出轴端需要和转台、送料盘等负载部件连接，轴上需要设计键槽或者顶丝位来传递扭矩，避免负载转动时出现打滑。轴向定位上，拨盘和槽轮的端面需要预留0.1-0.2mm的轴向间隙，避免转动过程中端面摩擦产生额外阻力，同时两端需要加装轴承座来支撑转轴，保证转动过程中的同轴度，减少径向跳动带来的磨损。

设计过程中需要做运动学校验，确认拨销进入和退出径向槽的瞬间，槽轮的角速度为0，避免启动和停止瞬间的刚性冲击，拨销进入槽的位置需要刚好处于径向槽的中心线与两轴中心连线垂直的位置，这是槽轮机构设计的核心几何约束，一旦这个位置出现偏差，就会导致拨销入槽时和槽壁发生碰撞，不仅会产生明显的噪音，还会加速槽壁和拨销的磨损，缩短机构的使用寿命。

实际应用中，这套机构不需要额外的定位锁止装置，依靠自身的锁止弧就能实现停歇期的位置固定，相比凸轮分度机构结构更简单，加工成本更低，维护也更方便，适合对分度精度要求在0.1度左右的中低速自动化设备，在小负载多工位装配、瓶盖旋盖设备、文具加工设备、印刷输纸机构中都有大量成熟应用。建模时需要重点验证拨盘转动全周期内的干涉情况，尤其是拨销即将退出径向槽、锁止弧即将进入配合的临界位置，要确认两个零件的曲面没有发生重叠，同时要模拟整个运动周期的角加速度变化，评估机构运行时的冲击载荷，为后续的电机选型、轴承选型提供载荷参数依据。槽轮的径向槽边缘需要做小倒角处理，既可以去除加工毛刺，也能引导拨销更顺畅地入槽，减少卡滞风险，锁止弧的表面粗糙度需要控制在Ra1.6以下，降低锁止面相对滑动时的摩擦阻力，减少长时间运行后的磨损量。
