标准赛事用球曲面结构三维数模

在体育装备的结构设计领域，球类产品的曲面建模一直是曲面造型练习与产品落地设计的典型案例，网球作为普及度极高的球类运动器材，其结构设计直接关联到使用过程中的弹跳一致性、飞行稳定性与握持触感。从实际应用场景来看，这类标准网球的三维数模可用于体育装备生产环节的模具开发、运动仿真分析、教学演示场景的结构展示，也可作为曲面建模练习的典型参照案例，帮助结构设计人员掌握对称曲面、接缝特征的构建逻辑。

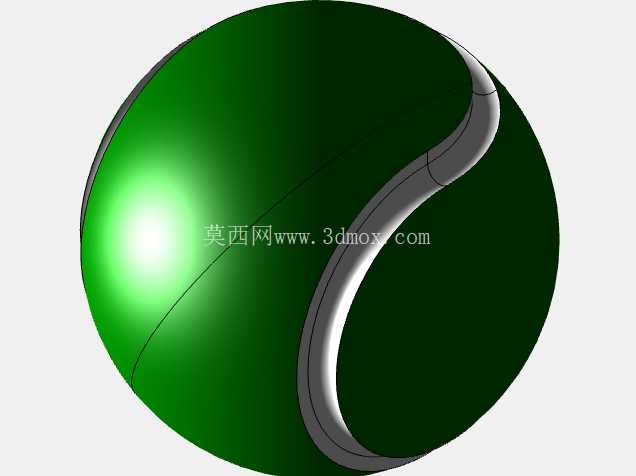

从产品功能特性来看，标准网球需要满足统一的外径、重量、弹性形变要求，建模过程中首先要确定球体的基础基准，以球心为原点建立三维坐标系，确定球体的基础直径参数，这一参数直接决定了产品的外形边界，后续所有曲面特征都要基于这个基础球面展开。网球表面的接缝特征是建模的核心难点，实际产品的接缝是两个半球形毛毡面料的拼接边界，这条曲线并非简单的平面圆弧，而是贴合球面的空间闭合曲线，建模时需要先在球面上构建投影曲线，通过多截面曲面、桥接曲面的方式做出接缝处的凹陷过渡特征，还原真实产品表面的拼接凹槽结构，这个凹槽的深度、宽度参数会直接影响球体飞行过程中的空气阻力分布，也会影响球体接触地面时的摩擦受力表现。

设计思路上，不需要做复杂的内部实体填充，重点还原外部的曲面特征与表面分块逻辑，首先构建完整的基础球面，之后通过球面分割的方式划分出两个对称的曲面区域，对应实际产品的两块毛毡覆盖区域，在两个区域的交界位置，构建等距的偏移曲面做出接缝的下沉效果，接缝边缘做小半径的圆角过渡，避免出现尖锐的棱边，还原真实产品接缝处的平滑触感。建模过程中要注意曲面的连续性要求，基础球面本身是G2连续的曲面，接缝位置的过渡曲面也要保证和基础球面达到G1以上的连续，避免后续做模具分型的时候出现曲面棱线，影响最终产品的表面质感。

从安装与适配边界来看，这个网球模型作为独立的球类零件，不需要和其他结构做刚性装配，但是在做运动仿真场景的时候，需要保证球体的质心和几何中心完全重合，避免仿真过程中出现偏心转动的误差，球体的外径公差需要控制在标准赛事要求的范围内，表面接缝的凸起或凹陷量不能超过规定的阈值，否则会影响弹跳的一致性。在实际生产环节，这个数模可以直接导入到模具设计模块，拆分出注塑或者硫化成型的模腔结构，接缝特征可以直接在模腔上做对应的凸起结构，一次成型出表面的拼接凹槽，减少后续的二次加工工序。

很多初学者在做这类球体曲面建模的时候，容易直接在平面上绘制接缝曲线再投影到球面，这样做出来的曲线在球面的两极位置会出现曲率突变，导致后续生成的过渡曲面出现褶皱，正确的做法是在球面上通过等参数曲线、相交曲线的方式构建空间接缝线，保证曲线在整个球面上的曲率变化均匀，之后再做曲面的修剪与过渡。另外，表面的纹理特征不需要在整体数模上做过细的刻画，如果是用于渲染展示，可以后续通过纹理映射的方式添加毛毡的表面质感，如果是用于生产开模，只需要把宏观的曲面结构、接缝特征做准确即可，过细的微观纹理反而会增加数控加工的刀路计算量，影响加工效率。

从结构验证的角度，完成建模后可以对球体做质量属性分析，调整实体的密度参数让整体重量符合标准要求，也可以做简单的碰撞仿真，验证不同接触角度下球体的形变与反弹角度是否符合真实物理特性，这些分析结果都可以为后续的产品材料选择、结构优化提供数据支撑。对于三维建模从业者来说，这类看似简单的球体模型，其实是练习空间曲线构建、曲面连续性控制、特征参数化关联的绝佳案例，掌握这类曲面的建模逻辑，后续处理其他复杂的回转类曲面、空间闭合曲面产品时，能够更高效地梳理建模思路，避免出现曲面破面、连续性不达标的问题。
