M5规格防水透气呼吸阀结构设计

在户外电气柜体、新能源电池包、户外照明灯具、小型密封传动腔体这类需要平衡内外压差的设备场景中，防水呼吸阀是必不可少的密封配套元件，本次设计的M5规格防水呼吸阀，正是针对小安装空间的密封腔体压差平衡需求开发的结构件。日常设备运行过程中，密封腔体内的空气会随工作温度变化出现热胀冷缩，若没有透气通路，腔体内会反复出现正压、负压交替的情况，长期作用下会破坏密封胶条的密封性能，导致外界水汽、粉尘侵入腔体内部，造成内部元器件锈蚀、电路短路、润滑脂变质等故障，而普通的开孔透气方式又无法阻挡液态水和粉尘进入，防水呼吸阀的核心作用就是在阻隔液态水、粉尘通过的前提下，实现腔体内外的气体交换，平衡内外压差，延长密封腔体的使用寿命。

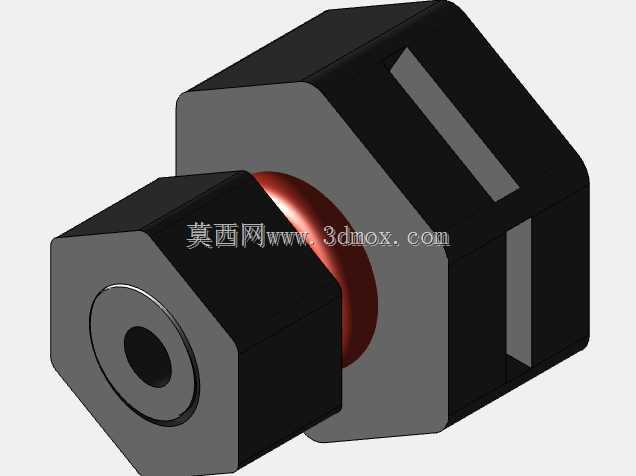

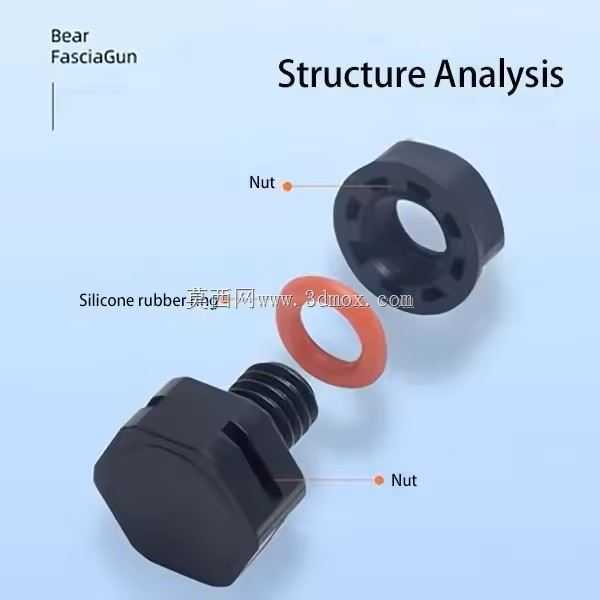

这款呼吸阀采用分体式组合结构，主要由阀主体、硅胶密封垫圈、锁紧螺母三个核心零件组成，整体采用全参数化建模逻辑，所有尺寸均关联驱动，修改规格时只需调整对应参数即可快速衍生不同螺纹规格的同系列产品，无需重复绘制草图与特征。阀主体的头部设计为外六角拧动结构，适配标准扳手的拧动尺寸，安装时可以用普通开口扳手直接施加拧紧力矩，不需要定制专用工装，适合产线批量装配作业；头部端面设计有横向的透气格栅，格栅的缝隙宽度控制在0.2mm以内，既可以保证气体顺利通过，又能阻挡大尺寸的固体杂质进入阀体内腔，避免透气膜被异物刺破堵塞。阀主体的螺纹段采用标准M5公制粗牙螺纹，螺纹公差选用6g级，适配市面上绝大多数M5规格的安装开孔，安装时在腔体壁的内外两侧分别布置密封结构，外侧靠阀主体头部下端的凸台压紧硅胶垫圈，内侧靠锁紧螺母压紧腔体壁面，双接触面密封的结构可以保证在1bar水压下不出现渗漏，满足IP67级别的防护要求。

硅胶密封垫圈选用邵氏硬度50度的硅橡胶材质，截面为圆形O型结构，安装后压缩量控制在25%-30%之间，既可以保证足够的密封比压，又不会因为压缩量过大导致垫圈永久变形失效，垫圈的内径略大于螺纹大径，装配时可以顺利套在螺纹段上，不会出现卡滞、切边的问题。锁紧螺母同样采用外六角结构，厚度设计为3mm，在M5螺纹的标准拧紧力矩下不会出现螺纹滑牙、螺母开裂的问题，螺母的压紧面设计有环形的防滑齿纹，拧紧后可以和腔体壁面产生足够的摩擦力，防止设备运行过程中因为振动出现螺母松动、阀位偏移的问题。

从安装边界来看，这款呼吸阀要求腔体壁的安装开孔直径为5.2-5.3mm，适配的腔体壁厚度范围为1-4mm，覆盖了常见的塑料壳体、薄金属钣金、铝合金压铸壳体的壁厚范围，安装后阀主体突出腔体外壁的高度为6mm，突出内壁的高度仅为螺纹段加螺母的厚度3.5mm，不会占用腔体内部过多的安装空间，适合内部元器件排布紧凑的小型设备使用。阀的透气量在7kPa压差下可以达到150ml/min，足够应对普通小型密封腔体在-40℃到85℃温度变化范围内的压差平衡需求，不会出现因为透气量不足导致的腔体鼓胀、密封失效问题。

设计过程中特意规避了同类产品常见的几个问题：一是将透气膜的安装位置设置在阀主体的内部腔室中，避免透气膜直接暴露在外，被外物剐蹭破损；二是在螺纹段设计了退刀槽结构，保证螺母可以拧到底，不会因为螺纹收尾的问题导致密封垫圈压不紧；三是所有棱角位置都做了R0.2的圆角处理，避免装配过程中锋利的边角割伤操作人员、割破硅胶垫圈。整个模型的所有配合面都预留了合理的公差间隙，零件之间不存在干涉问题，导入装配环境后可以直接生成爆炸视图、工程图，也可以直接用于3D打印样件验证、开模前的结构校核，对于做小型密封设备结构设计的工程师来说，可以直接调用这个模型放入整机装配中，不需要重新绘制，能节省不少结构设计的时间。在实际选型时，只需要确认安装位置的壁厚、所需的透气量、防护等级要求，就可以判断这款呼吸阀是否适配对应的使用场景，不需要再额外核对复杂的安装尺寸，模型中已经把所有安装相关的关键尺寸都做了参数化标注，调用时可以直接测量获取所需的尺寸数据。
