带唇缘滚花黄铜内螺纹嵌件结构设计

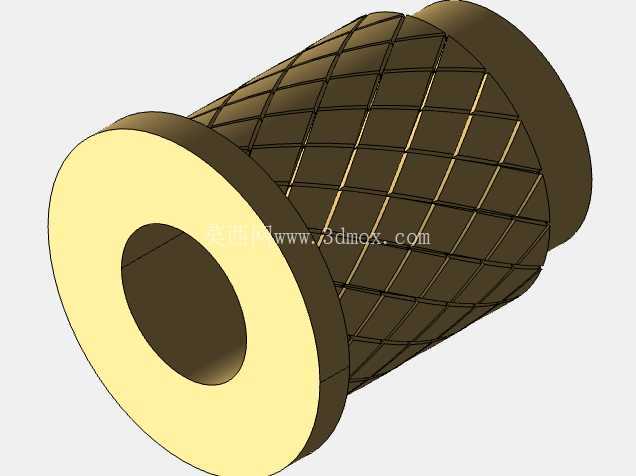

　　日常做消费电子、小型家电结构设计时，经常会遇到塑料壳体需要反复拆装、螺纹连接强度不足的问题，这类带唇缘的黄铜螺纹嵌件就是解决该痛点的核心连接件，很多刚入行的结构工程师容易忽略嵌件选型对整机连接可靠性的影响，要么选了光面嵌件导致扭矩不足滑牙，要么选了尺寸不匹配的嵌件导致注塑后溢料、热熔后偏位，反而增加后期装配的不良率。这款带唇缘的黄铜嵌件，外侧设计了交叉网纹滚花结构，不是为了外观好看，而是从连接可靠性出发的核心设计：不管是注塑模内预埋安装，还是后期超声波热熔、热压装入预制孔，滚花的凹凸纹路都会嵌入塑料基体内部，形成多方向的机械咬合，完全规避普通光面铜套受轴向拉力时被拔出、受周向扭矩时跟转的问题，很多做笔记本外壳、3D打印功能件的工程师应该有体会，普通光面嵌件在反复拆装螺丝三四次后就会出现跟转，整个塑料柱直接报废，而滚花结构的嵌件只要安装工艺到位，反复拆装数十次也不会出现松动移位。端部的唇缘法兰结构是这款嵌件区别于普通直通铜螺母的关键设计，安装时法兰面会完全贴合塑料安装柱的端面，一方面可以在热熔或注塑过程中起到轴向定位作用，避免嵌件压入过深导致螺纹孔深度不足，螺丝拧入后顶穿壳体；另一方面法兰面可以分散螺丝锁紧时的轴向压应力，避免塑料柱端面受压力过大出现发白、开裂的问题，尤其是在ABS、PC这类脆性塑料上应用时，带法兰的嵌件能将局部压应力分散到更大的接触面上，大幅降低安装柱开裂的风险。

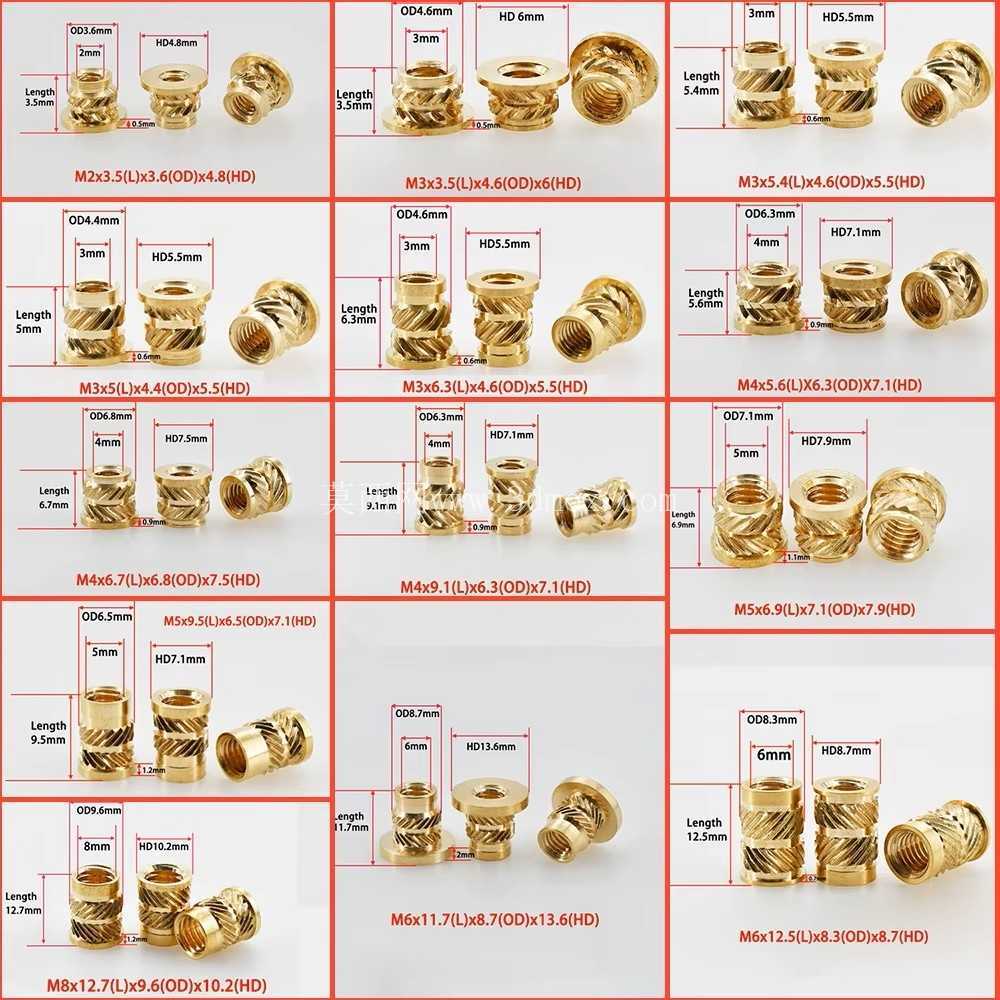

　　从尺寸边界来看，这款嵌件适配M3规格的机牙螺丝，内螺纹精度按照常规五金嵌件的6H公差设计，能适配市面上绝大多数标准M3螺丝，不需要额外做螺纹适配；嵌件主体外径控制在4.6mm，对应塑料安装柱的预制孔尺寸建议设计在4.3-4.4mm之间，过盈量太小会导致嵌件固定不牢，过盈量太大则会导致压入时塑料柱被撑裂，实际建模时需要根据选用的塑料材质调整过盈量，比如PP材质韧性好可以适当加大过盈量，PC加玻纤的材质脆性大则要适当减小过盈量。嵌件总高度为5.5mm，对应的塑料安装柱高度建议不低于5.2mm，保证嵌件压入后端面和安装柱端面基本齐平，不会突出壳体表面影响外观装配，也不会凹陷过深导致螺丝拧入深度不足。内孔的螺纹有效深度要注意，唇缘部分的内孔是完整螺纹，靠近尾端的位置会有一小段退刀结构，设计螺丝长度时要保证拧入螺纹的有效深度不低于3mm，M3螺丝的拧入深度如果低于2.5mm，锁紧时很容易出现滑牙，达不到设计的锁紧力要求。实际应用场景里，这类嵌件覆盖的领域非常广，小到充电宝外壳、路由器壳体、笔记本内部结构件，大到汽车内饰塑料件、小型工控设备外壳，只要是塑料材质需要做螺纹连接、且有反复拆装需求的位置，基本都会用到这类铜嵌件。

　　相比在塑料柱上直接攻丝，铜嵌件的螺纹强度要高数十倍，而且黄铜材质的耐磨性好，不会因为反复拆装出现螺纹磨损；相比不锈钢嵌件，黄铜的导热性更好，热熔安装时升温速度快，热量能快速均匀传递到接触的塑料上，不会出现局部过热烧焦塑料、或者温度不够塑料没充分融化导致嵌件松动的问题，而且黄铜质地偏软，压入过程中不会刮伤塑料预制孔的内壁，安装良率更高。建模的时候要注意几个容易出错的细节：外侧的交叉滚花不要做的太尖锐，实际生产中滚花是通过搓丝工艺加工的，棱角处都会有微小的圆角，如果建模时把滚花齿做的太尖，一方面加工时刀具损耗大，另一方面尖锐的齿边在压入塑料时会切削塑料基体，反而降低咬合强度，把滚花齿的齿顶和齿根都做0.1mm左右的圆角，更符合实际生产工艺。

　　端部的唇缘和主体衔接的位置要做一个小的倒角，压入时可以起到导向作用，避免嵌件放歪导致压入后偏斜，螺纹孔的两端也要做0.2mm左右的倒角，一方面去除机加工产生的毛刺，另一方面螺丝拧入时可以起到导向作用，不会出现螺丝对不准螺纹孔刮坏牙纹的问题。很多工程师做结构设计时，容易把嵌件当成标准件直接调用，不核对实际尺寸边界，最后开模后才发现嵌件和安装柱不匹配，要么压不进去，要么压进去后松动，其实这类嵌件虽然是标准五金件，但不同厂家生产的滚花深度、法兰厚度、螺纹有效深度都会有微小差异，建模时最好按照实际选型的样品尺寸绘制，同时在安装柱周边预留0.1mm左右的工艺间隙，避免因为注塑收缩、嵌件尺寸公差导致装配不良。另外要注意，这类嵌件如果是采用模内预埋的方式安装，要在模具上设计对应的定位销，定位销和嵌件内孔的配合间隙控制在0.05mm以内，避免注塑时塑料冲力把嵌件冲歪，导致螺纹孔偏位；如果是采用后期热熔安装的方式，要在塑料安装柱的端部设计一个小小的导向倒角，方便压入时嵌件对准孔位，热熔头的温度要根据塑料材质调整，ABS材质一般控制在220-240摄氏度，PC材质可以适当提高到260摄氏度左右，压入速度不要太快，给塑料足够的融化流动时间，保证滚花缝隙里充分填满塑料，达到最佳的咬合强度。
