戴尔WD19扩展坞三维结构设计

在日常办公与工业现场调试场景中，笔记本电脑自带接口数量不足、接口类型不匹配的问题十分常见，尤其是轻薄本普遍砍掉大量原生接口，外接显示器、有线键鼠、U盘、调试串口、网线等外设时往往需要反复插拔更换转接头，不仅效率低下，频繁插拔也会加速笔记本本体接口的磨损，戴尔WD19扩展坞正是为解决这一痛点设计的桌面级接口扩展设备。

从实际使用场景来看，这类扩展坞主要部署在固定办公工位、工业调试操作台、会议室演示位等位置，用户只需将一根Type-C线连接笔记本，即可一次性扩展出视频输出、数据传输、有线网络、音频输入输出等多类接口，无需每次插拔多根线材，大幅提升外设连接效率，同时还能通过Type-C接口为笔记本提供供电支持，省去额外连接电源适配器的步骤，让桌面走线更加简洁规整。

从产品功能特性来看，这款扩展坞集成了多类常用接口，机身侧面依次排布了USB-A、USB-C、HDMI、DP、RJ45网线、3.5mm音频等不同类型的接口，能够覆盖绝大多数办公与调试场景的外设连接需求，不同接口之间做了合理的间距设计，避免相邻接口插入体积较大的接头时出现互相干涉的情况，比如常见的大体积U盘、DP接头等，都能在相邻接口同时插入时正常使用，不会出现空间不足无法插接的问题。

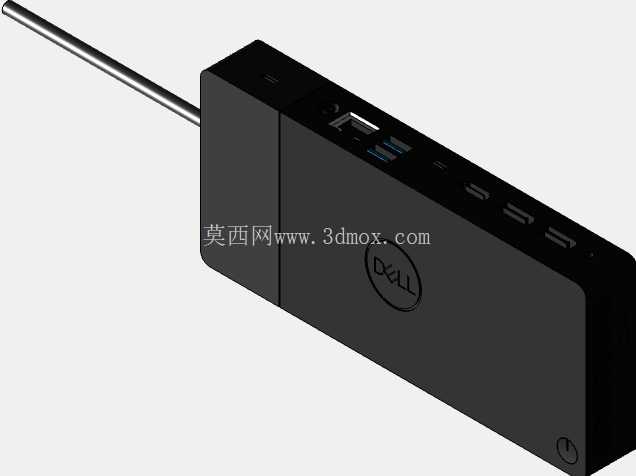

在结构设计思路上，这款扩展坞采用了长方体一体化壳体设计，整体造型方正简洁，壳体采用拼接式结构，上下壳通过卡扣与螺丝组合固定，装配工艺简单，便于后期拆解维护。机身表面做了哑光磨砂处理，既可以避免日常使用中残留指纹污渍，也能提升壳体的耐磨性能，减少日常摆放、移动过程中产生的划痕。机身正面印有品牌标识，辨识度清晰，所有接口都排布在机身的同一侧长边上，用户插接外设时无需在机身不同侧面寻找接口，使用更加顺手。机身一端预留了线材出线位置，自带的连接线缆从机身端部伸出，出线位置做了圆角过渡处理，避免线材反复弯折时出现外皮破损、线芯断裂的问题，提升线材的使用寿命。

从外形尺寸与安装边界来看，这款扩展坞整体为长条状长方体造型，体积小巧，占用桌面空间极小，既可以平放在桌面使用，也可以通过配套的固定支架安装在显示器背面、桌板下方等位置，进一步释放桌面空间。安装时需要注意预留接口侧的操作空间，至少留出100mm以上的操作距离，方便用户插拔各类接头，同时机身底部预留了防滑胶垫的安装位置，平放在桌面时可以增大与桌面的摩擦力，避免插拔线材时机身出现滑动移位的情况。机身内部的PCB板采用分层排布设计，将电源模块、信号处理模块、接口模块做了分区布局，既可以减小整机体积，也能避免不同模块之间的信号干扰，保证视频、数据传输的稳定性。壳体上预留了对应的散热通风间隙，长时间高负载工作时可以及时将内部产生的热量散出，避免设备出现过热降频、工作不稳定的问题。

在接口的结构设计上，每个接口都做了对应的定位加强结构，接口与壳体之间预留了精准的装配间隙，同时在PCB板与壳体之间设置了支撑筋位，避免用户插拔接头时力度过大导致接口开焊、壳体开裂的问题，提升接口的插拔寿命。机身的边角都做了小圆角过渡处理，没有尖锐的棱角，日常使用中不会划伤用户手部，也能避免磕碰时出现壳体崩边的情况。整体结构设计兼顾了实用性与耐用性，能够满足高频次插拔、长时间连续工作的使用需求，适配绝大多数带全功能Type-C接口的笔记本设备，是桌面外设扩展的核心配套部件。
