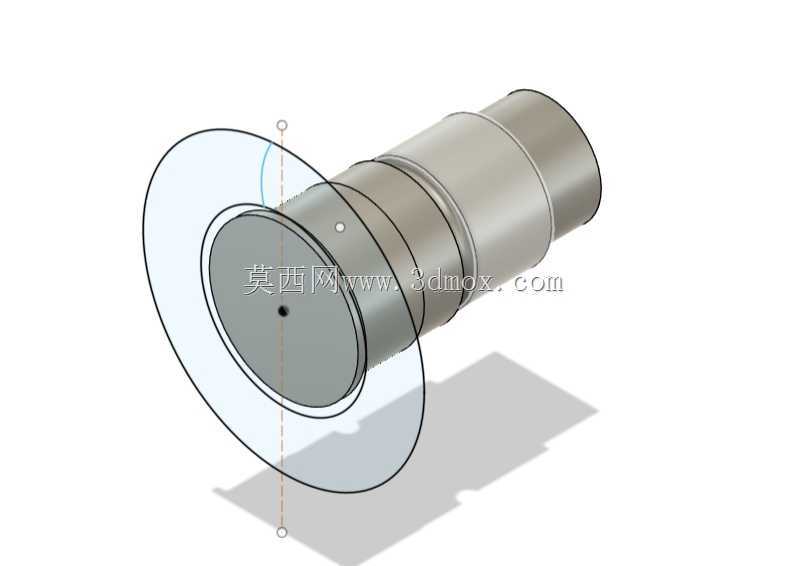

集成安装轴的斜齿锥齿轮传动构件

在相交轴动力传递的工程场景中，这类带轴的斜齿锥齿轮构件是核心传动单元，不同于分体式齿轮与轴的装配结构，集成式设计从根源上消除了键连接带来的回程间隙，也避免了长期交变载荷下键槽磨损导致的传动精度衰减问题。从实际应用场景来看，这类构件广泛覆盖三类核心工况：首先是需要扭矩分配的汽车差速器单元，差速器内部需要将主减速器输入的动力拆分至两侧半轴，斜齿锥齿轮的啮合重叠系数更高，相比直齿锥齿轮能在同等模数下传递更大扭矩，同时啮合过程的冲击更小，适配车辆行驶过程中频繁变载、转速波动的工况；其次是航空航天领域的角向传动机构，这类场景对传动部件的重量、同轴度、可靠性要求极高，集成轴的设计减少了装配环节的累积误差，能在紧凑的安装空间内实现90度相交轴的动力换向，不需要额外设置联轴器等冗余连接件；第三类是工业高效驱动系统，比如纺织机械、印刷设备的多轴传动工位，需要在狭小的机架空间内完成动力的转角传递，这类集成构件能减少零件数量，降低装配复杂度，提升设备整体的运维效率。

从功能特性上看，该构件的轴段设置了多组阶梯定位面，不同直径的轴段分别对应轴承安装位、齿轮轮毂定位面、轴向锁紧挡圈槽，安装时不需要额外加工定制隔套，依靠轴肩的端面跳动精度就能保证齿轮啮合的正确位置。斜齿锥齿轮的齿向设计兼顾了传动平稳性与轴向力平衡，齿面的参考几何形状经过参数化优化，啮合过程中齿面接触线为斜线，相比直齿锥齿轮的瞬时全齿接触，能实现渐进式啮合切入，大幅降低传动噪音与啮合冲击，适合中高速运转的传动场景。轴端设置的中心定位孔，是加工与装配过程中的工艺基准，轴类零件外圆磨削、齿轮齿形加工时，都可以采用双顶尖定位的方式，保证轴颈与齿轮分度圆的同轴度，避免装配后出现齿面偏载、局部磨损过快的问题。

设计思路上，这类集成构件优先考虑的是装配链路的误差控制，分体式齿轮与轴的装配需要经过轴加工、齿轮内孔加工、键槽加工、压装、锁紧等多个环节，每个环节的形位公差都会累积到最终的啮合精度上，而集成式设计将齿轮与轴作为单一毛坯加工，从工艺端减少了公差累积的环节。轴段的直径梯度是根据受力分布确定的，靠近齿轮啮合端的轴段直径更大，因为该位置承受齿轮啮合带来的径向力与轴向力的复合载荷，增大轴径可以提升抗弯截面系数，降低轴的扰度，避免齿轮啮合时出现轴线偏斜导致的齿面接触应力集中。齿轮端的平滑过渡圆角，是为了降低应力集中系数，在交变载荷长期作用下，轴与齿轮衔接的位置是应力集中高发区，过大的刚度突变容易引发疲劳裂纹，圆弧过渡的设计能让力流平顺传递，提升构件的疲劳寿命。

从安装边界来看，该构件的轴向定位依靠轴肩与轴承内圈的端面贴合，安装时需要保证轴承安装位的轴颈表面粗糙度达到Ra1.6以下，避免压装轴承时出现内圈划伤导致的跑圈问题。齿轮啮合侧隙需要根据应用场景调整，重载工况下侧隙取0.1-0.2倍模数，精密传动工况下侧隙控制在0.05倍模数以内，安装时可以通过调整轴端的锁紧垫片厚度来控制轴向位置，进而保证锥齿轮的正确啮合印痕，正确的啮合印痕应该位于齿面中部，沿齿长方向覆盖60%以上的齿面宽度，沿齿高方向覆盖50%以上的齿高，避免出现印痕偏靠齿顶、齿根或者大端、小端的情况，否则会加剧齿面磨损，降低传动效率。轴段上的密封位需要配合对应的密封圈使用，防止传动箱内的润滑油泄漏，同时阻挡外部粉尘进入轴承位，避免轴承磨损失效。这类构件的参数化模型可以作为齿轮设计的基础参考，在进行同类型传动结构设计时，可以根据实际传递的扭矩、转速、安装空间调整模数、齿数、轴段长度与直径，快速完成方案迭代，也可以作为齿轮建模、传动原理演示的教学模型，帮助设计人员理解相交轴斜齿锥齿轮的啮合特性与集成轴结构的设计逻辑。
