带弧形限位支座的铰接支撑结构件

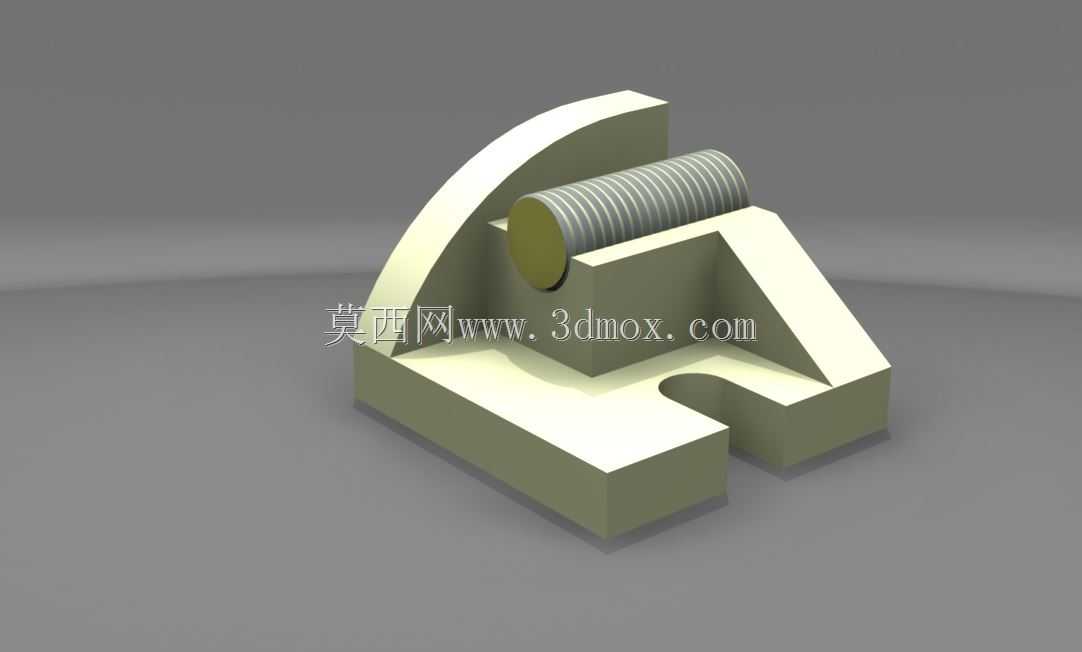

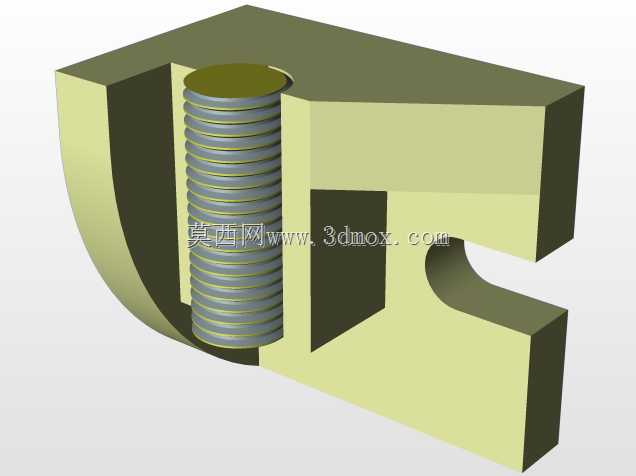

该结构件属于工装夹具与小型设备支撑模块范畴，常见于小型自动化生产线的工件定位工位、检测设备的铰接翻转单元，以及教学实训用机械原理演示台架中，核心作用是为带转动需求的圆柱类构件提供稳定支撑同时限制其转动行程，避免铰接部件超程脱位。从结构设计逻辑来看，底部采用带缺口的矩形安装基座，缺口设计的核心考量是避让安装面的凸起走线槽或定位销，基座底面为全平面加工，可直接贴合设备安装板通过螺栓锁紧，安装边界需预留至少两倍基座宽度的操作空间，方便内六角扳手完成锁紧作业。基座上方的三角形加强筋直接连接弧形立板与安装座，筋板厚度与立板厚度保持一致，避免壁厚差过大导致的铸造或注塑成型缩痕，同时将铰接部位的径向载荷直接传导至安装基面，减少立板根部的应力集中。弧形立板的内圆弧面与铰接销轴的同轴度公差控制在0.02mm以内，圆弧的包角设计为120度，既可以限制销轴的轴向窜动，又能为销轴提供足够的支撑包覆面，避免销轴受径向载荷时出现弯曲变形。中间的圆柱铰接件外表面加工有等距环形槽，这些槽的作用是增大与配套转动臂的接触摩擦力，同时可以存储少量润滑脂，减少铰接部位长期转动的磨损量，环形槽的深度控制在0.5mm，不会削弱圆柱件的整体结构强度。设计时特意将铰接件的安装位置设置在三角形筋板的重心垂线上，让工作载荷沿筋板垂直传导，不会对安装螺栓产生额外的倾覆力矩，降低安装螺栓的受力等级要求。整个构件的所有棱边都做了C1倒角处理，既避免加工后锐边划伤操作人员，也能在装配时起到导向作用，方便铰接件快速装入弧形立板的支撑位。在实际选型应用中，该结构件可根据承载需求调整各部位壁厚，当用于轻载检测工位时可采用工程塑料材质降低成本，用于重载工装定位时则选用45号钢调质处理，表面做发黑防锈处理即可满足车间使用需求。
