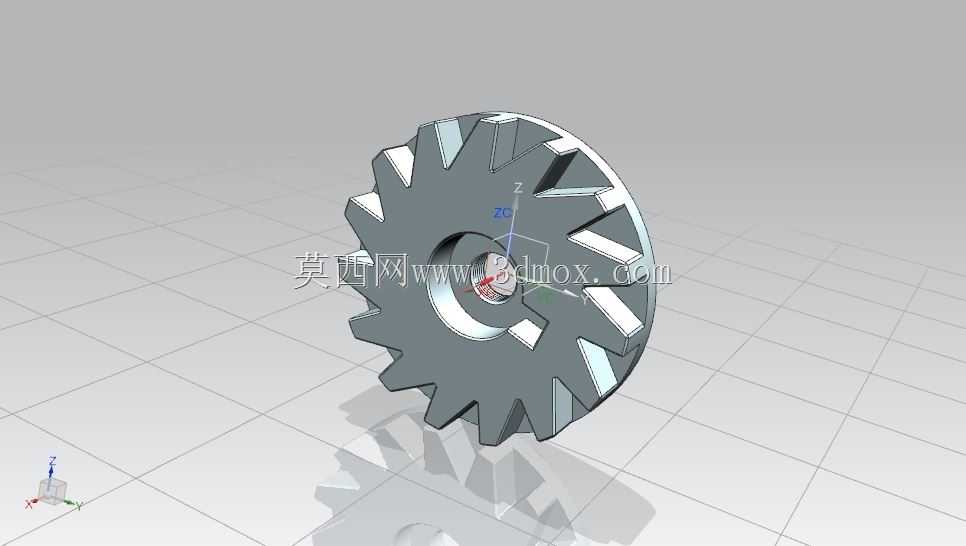

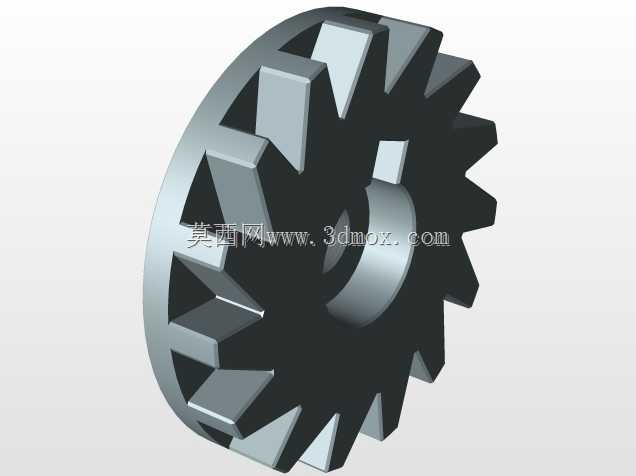

带端面齿结构的传动齿轮零件

这款齿轮零件主要应用于中小载荷的机械传动场景，常见于小型轻工设备、台式传动机构、精密进给装置以及部分专用设备的辅助传动链路中，承担着传递旋转扭矩、匹配传动比、调整输出转速的核心作用，能够在紧凑的安装空间内完成动力的转向与传输，适配对安装空间有严格限制、同时需要稳定啮合传动的工况。从功能特性来看，该齿轮除了周向分布的渐开线轮齿用于常规平行轴啮合传动之外，端面还设计有均匀分布的径向齿槽结构，这类结构可以配合对应的端面齿件实现离合、定位或者双向传动的功能，既可以完成常规的旋转动力传递，也能在需要周向锁止、间歇传动的场景下发挥作用，轮齿的齿形经过参数化优化，啮合过程中重合度适中，传动过程平稳，能够有效降低啮合冲击带来的振动与噪音，适合中低速、载荷波动不大的传动工况。在设计思路上，这款齿轮首先围绕紧凑安装的需求做了结构整合，将传动齿与端面功能齿集成在单一盘类零件上，减少了传动链路中的零件数量，降低了装配复杂度与整体机构的重量；中心的安装孔设计有键槽结构，能够与传动轴通过平键实现周向固定，保证扭矩传递过程中不会出现相对打滑，孔位与端面的垂直度、轮齿的分度圆同轴度都按照通用机械传动的公差要求做了约束，保证装配后转动顺畅，不会出现偏磨、卡滞的问题；轮体的厚度与齿宽经过匹配计算，既保证轮齿有足够的接触强度应对额定载荷，又尽可能控制零件的整体厚度，适配狭窄的安装空间。从外形尺寸与安装边界来看，该齿轮为盘类结构，整体外径由齿顶圆尺寸决定，轮体主体厚度均匀，端面齿的凸起高度控制在合理范围内，不会额外占用过多轴向安装空间；中心安装孔的孔径符合常规传动轴的尺寸系列，键槽的尺寸与位置符合通用传动件的安装标准，能够直接适配对应规格的传动轴与标准平键，不需要额外做定制化的安装结构修改；安装时需要保证齿轮的端面与传动轴轴线垂直，啮合配对齿轮的中心距严格匹配设计参数，同时预留出端面齿配合件的轴向移动空间，保证端面结构的功能可以正常实现，装配后需要检查轮齿的啮合侧隙在合理区间，避免侧隙过大导致传动回程误差超标，或是侧隙过小导致运转卡滞、磨损加剧。
