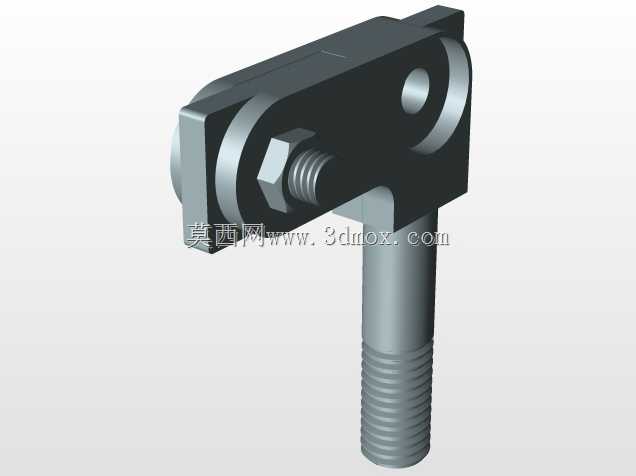

带螺栓铰接式可调连接拉杆结构

这款带螺栓的铰接式连接拉杆，是工业机械传动与紧固系统中十分常见的受力连接件，广泛应用在各类需要长度微调、角度补偿的机械装配场景中，比如轻工设备的连杆传动机构、自动化生产线的工位定位组件、小型工程机械的操作联动结构、输送设备的张紧调节部位，都能见到这类结构的身影，它的核心作用是在两个存在相对角度偏移可能的部件之间，建立可微调的刚性连接，同时通过端部的铰接结构抵消装配过程中产生的位置公差，避免连接部位因为强行对位产生额外的内应力，延长整套机构的使用寿命。

从功能特性来看，这款拉杆采用分体组合式设计，一端是带铰接槽的连接头，槽内预装了六角头螺栓作为铰接销轴，铰接槽的开口宽度经过精准设计，既可以保证配套的连接耳片能够顺利插入槽内完成铰接配合，又能控制铰接间隙在合理范围内，避免传动过程中出现过大的旷量；连接头侧面开有圆形光孔，可用于穿装定位销或者额外的固定螺栓，满足不同场景的安装固定需求。另一端是一体化加工的外螺纹杆段，杆部的螺纹采用标准普通公制螺纹，牙型规整，配合配套的锁紧螺母就可以实现连接长度的无级微调，调整到合适长度后通过双螺母锁紧即可防松，能够适配不同安装间距的装配需求，调节过程顺滑无卡滞，锁紧后连接刚性充足，可承受稳定的轴向拉力与小幅的径向载荷。

在设计思路上，这款结构优先考虑了装配便利性与受力合理性，铰接端与杆部采用直角过渡结构，在转角位置做了小圆角处理来降低应力集中系数，避免部件在长期受拉状态下从转角位置发生断裂；铰接螺栓的头部沉在连接头的沉孔内，安装后螺栓头部不会突出于连接头表面，避免和周边其他部件发生运动干涉。从安装边界来看，铰接端的整体厚度适配常规厚度的设备连接耳板，螺纹杆段的长度预留了足够的调节余量，安装时不需要对部件进行额外的裁切加工，只需要将铰接端对准配套耳片的销孔穿入螺栓，再将螺纹杆端旋入对应内螺纹连接座，调整到合适长度后锁紧螺母即可完成装配，整体安装流程简单，后期维护更换也十分便捷，不需要复杂的专用工具就可以完成拆装作业，能够有效降低设备的装配与维护成本。
