车辆轮毂连接支撑固定支架结构

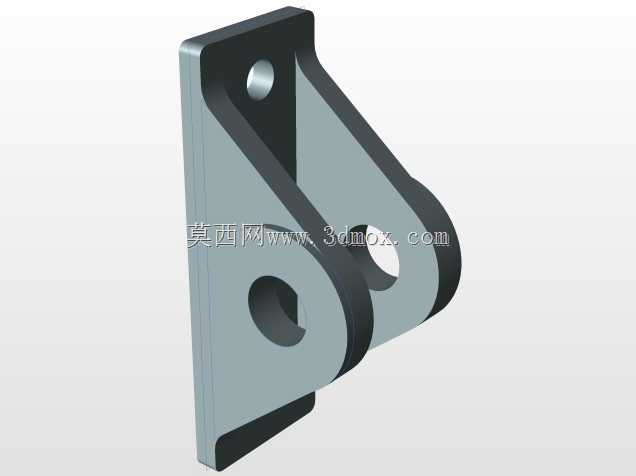

该轮毂支架是车辆行走系统中承担轮毂与车架侧结构连接的核心承重构件，主要应用于非道路作业车辆、小型特种运输设备以及改装越野车辆的行走机构装配场景，在整套行走结构中承担载荷传递、运动限位以及安装基准的多重作用，能够将轮毂端承受的地面冲击载荷、行驶过程中的径向与轴向作用力平稳传递至车架主体结构，避免连接部位出现应力集中导致的结构失效问题。从实际使用功能来看，该支架一方面为轮毂铰接部位提供稳定的安装定位基准，保证轮毂转动轴线与车架设计基准保持精准的位置度，避免行驶过程中出现轮毂偏摆、轮胎异常磨损的问题；另一方面通过自身的加强筋结构分散集中应力，在车辆经过颠簸路面、承受冲击载荷时能够有效缓冲应力峰值，提升连接结构的抗疲劳寿命，同时支架上预留的安装孔位可适配不同规格的铰接销轴与固定螺栓，满足同平台不同载荷等级车型的装配适配需求。在产品设计思路上，该支架采用一体化弯折加筋的结构形式，主体安装面为平直的贴板结构，能够与车架纵梁的安装面完全贴合，保证连接时的接触刚度，避免安装面出现间隙导致的螺栓松动问题；从安装面延伸出的双支撑耳板采用对称式布局，两个同轴的铰接孔分别对应轮毂连接臂的两侧铰接点，这种双点支撑的结构相比单耳支撑能够大幅提升铰接部位的抗倾覆能力，避免侧向力作用下耳板出现变形断裂。支架侧面设置的三角形加强筋连接主安装板与支撑耳板，在不额外增加过多整体重量的前提下，大幅提升了结构的抗弯截面模量，让支架在承受垂直方向的冲击载荷时不会出现耳板根部弯折的问题。从外形尺寸与安装边界来看，该支架主安装面的长宽尺寸适配常规小型车辆纵梁的安装面宽度，安装孔的孔距符合通用的车辆底盘安装孔位标准，不需要对原有车架结构进行额外打孔修改即可完成装配；支撑耳板的铰接孔孔径适配常用规格的铰接销轴，耳板的间距匹配常规轮毂连接臂的厚度尺寸，装配时铰接销轴可以直接穿入完成连接，不需要额外加装调整垫片来补偿间隙；支架整体的外轮廓做了圆角过渡处理，没有尖锐的外凸棱角，既避免了装配过程中划伤操作人员，也减少了应力集中点的存在，同时支架的整体厚度经过载荷校核，在满足额定承重载荷强度要求的前提下控制了整体重量，不会给行走系统增加过多的簧下质量，保证车辆行驶的操控稳定性。
