螺旋输送核心绞龙叶片轴结构设计

　　在散状物料处理的各类工业场景中，螺旋输送结构始终是连续输送环节里可靠性表现突出的核心部件，不管是粮食加工车间的原粮转运、建材厂区的粉料输送、污水处理环节的泥渣推送，还是化工生产中的颗粒原料投料，这类结构都能适配垂直、水平、大倾角倾斜等不同安装姿态，不会像带式输送那样在大倾角工况出现物料滑落撒漏的问题，也不会像斗式提升那样存在多点卸料的结构限制。本次拆解的螺旋轴组件，是螺旋输送机的核心做功部件，整体采用中心轴加等螺距连续螺旋叶片的焊接结构，中心轴选用厚壁无缝钢管加工而成，相比实心轴结构能在保证整体抗扭刚度的前提下，大幅降低转动惯量，减少驱动端的动力冗余配置，长距离输送场景下还能降低中间吊挂轴承的载荷负担。

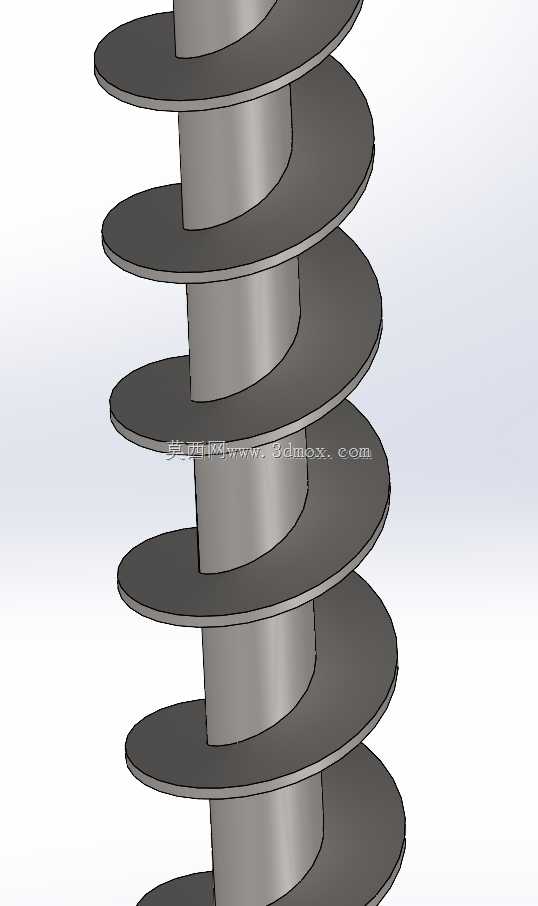

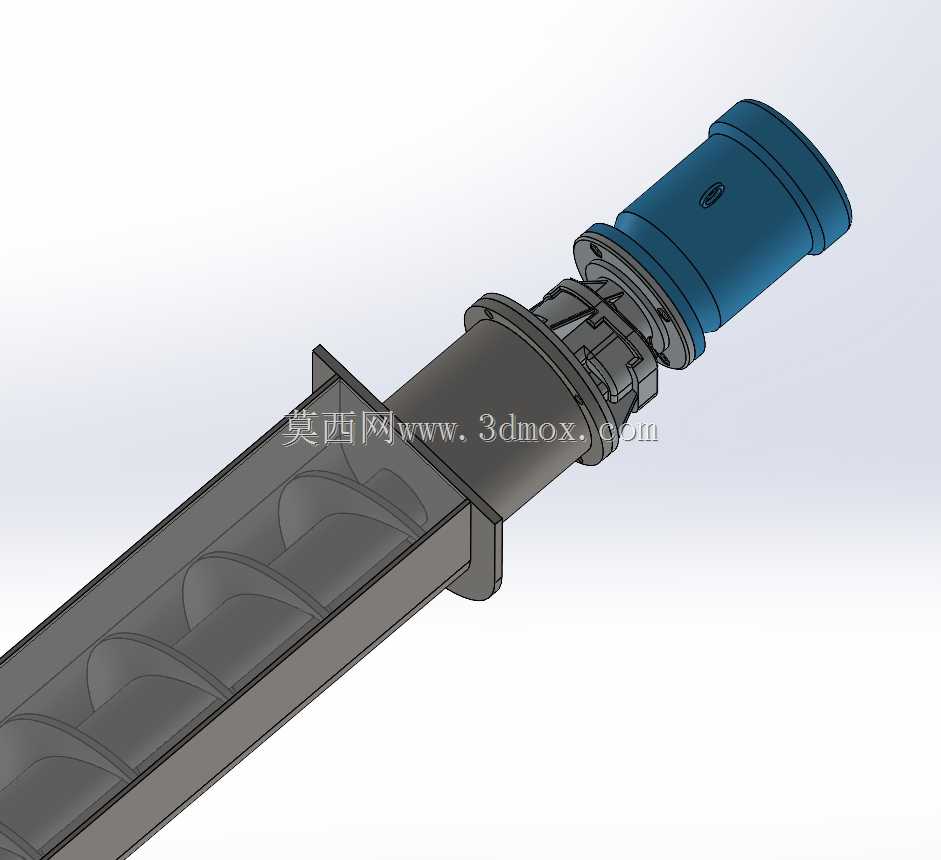

　　螺旋叶片采用等厚钢带连续冷压成型后焊接在中心轴外壁，叶片型线严格按照等螺距螺旋面展开，相邻叶片的间距根据常规散料的堆积角、摩擦系数做了适配，既不会因为螺距过小导致物料在叶片间被挤压结块，也不会因为螺距过大造成输送过程中物料回流、输送效率下降。从安装边界来看，该组件的两端轴头预留了标准轴承位与密封件安装槽，可直接适配常用的UCP带座外球面轴承，轴端可通过联轴器与减速电机输出端直连，也可加装链轮、皮带轮做远距离动力传输；叶片外径与输送槽体的内壁间隙控制在3-5mm区间，既避免了转动过程中叶片刮蹭槽体内壁造成的卡滞磨损，也能减少间隙过大导致的底层物料残留，降低不同批次物料输送时的交叉污染风险。

　　在实际工况适配中，该结构可根据输送物料的磨琢性调整叶片的表面处理工艺，输送粮食、塑料颗粒等低磨琢性物料时可直接采用普通碳钢焊接后做除锈喷漆处理，输送矿粉、炉渣等高磨琢性物料时可在叶片边缘堆焊耐磨层，或者加装可更换的耐磨衬片，延长核心部件的更换周期。设计过程中需要重点校核中心轴的长径比，当输送长度超过3米时需要核算轴的扰度，避免转动过程中出现径向跳动过大导致叶片擦碰壳体，同时螺旋叶片的旋向需要与驱动电机的转向匹配，左旋叶片对应顺时针转向、右旋叶片对应逆时针转向才能保证物料沿预定方向输送，部分双向输送场景可采用左右旋叶片对称布置的结构，实现单轴驱动下的双向分料功能。

　　这类螺旋轴组件相比其他输送结构的核心优势在于整体结构紧凑，横截面占用空间小，可在狭窄的设备夹层、工艺管线间隙中布置，全封闭的槽体结构可在输送粉尘类物料时避免扬尘外溢，满足车间环保要求，输送过程中可在任意位置设置进料口与出料口，适配多点进料、多点卸料的复杂工艺布局，日常维护仅需定期检查两端轴承的润滑状态、叶片的磨损情况，不需要频繁更换易损件，运维成本远低于其他类型的连续输送设备。需要注意的是，这类结构不适用于输送黏度大、易结块的物料，这类物料容易黏附在螺旋叶片与中心轴表面，随着转动不断堆积最终造成设备卡滞过载，选型时需要根据物料的堆积密度、粒径、含水率调整螺距、轴径、叶片厚度等参数，保证设备运行的稳定性。
