钛合金材质定制越野车辆轮毂结构

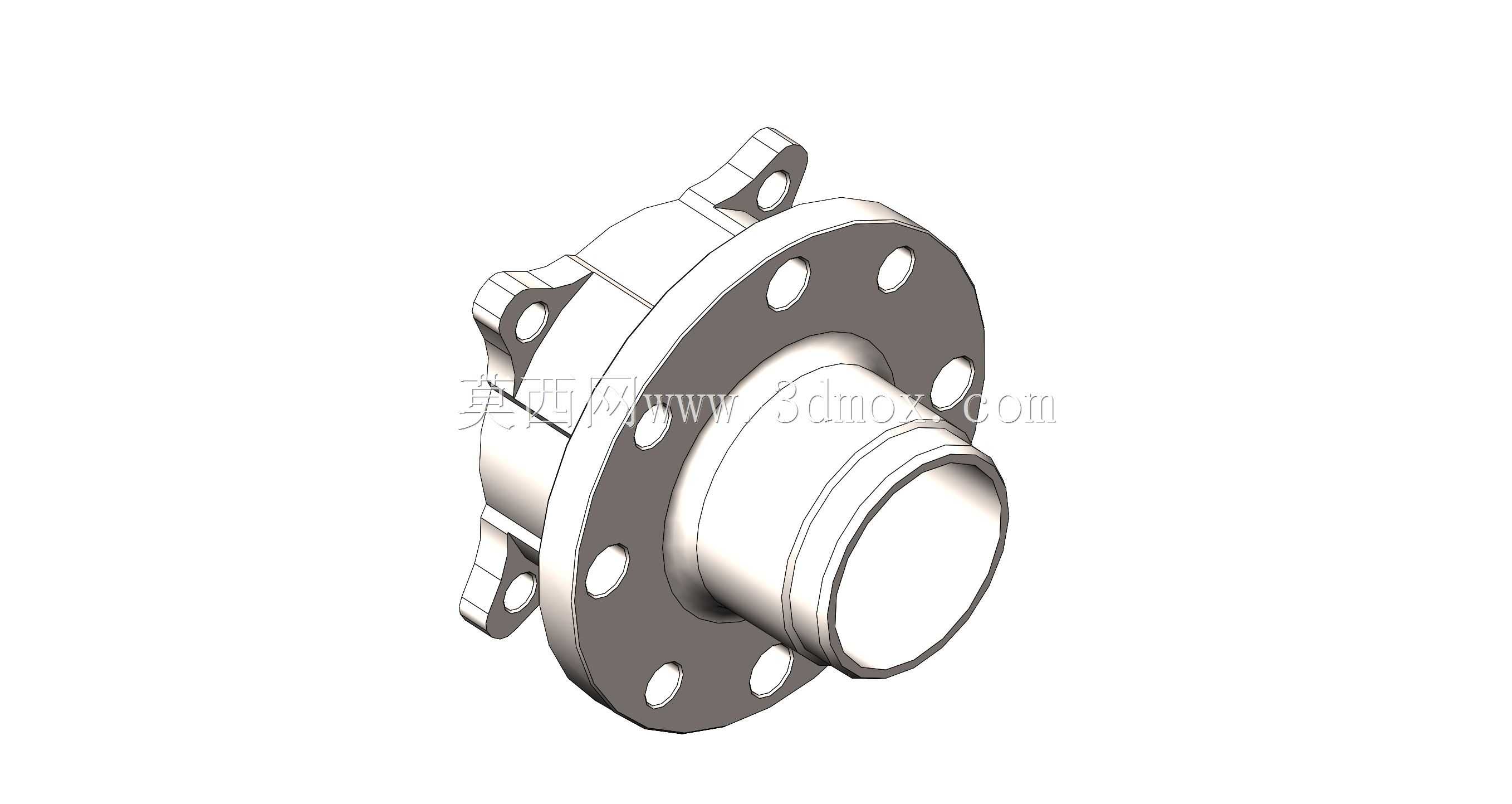

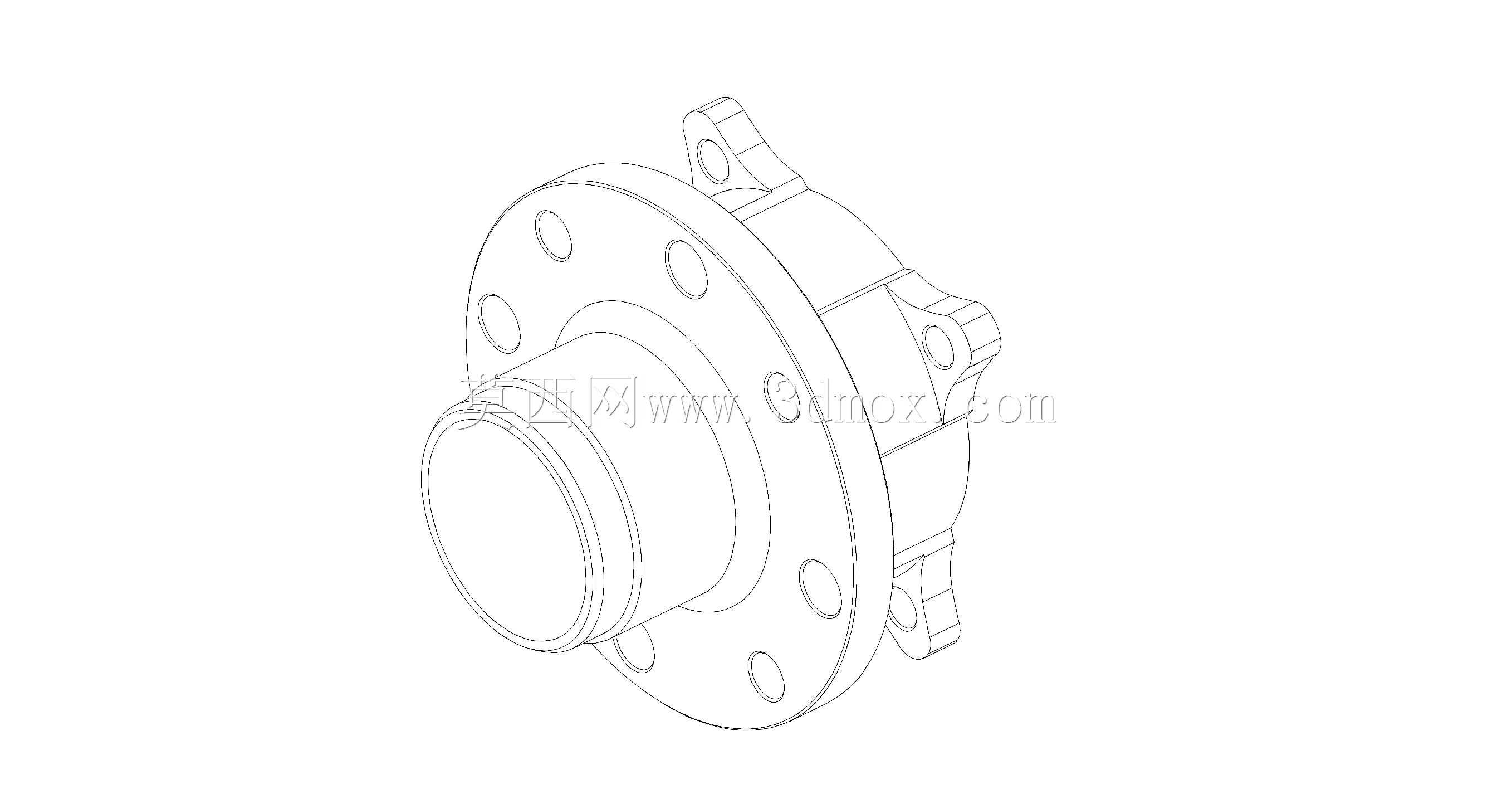

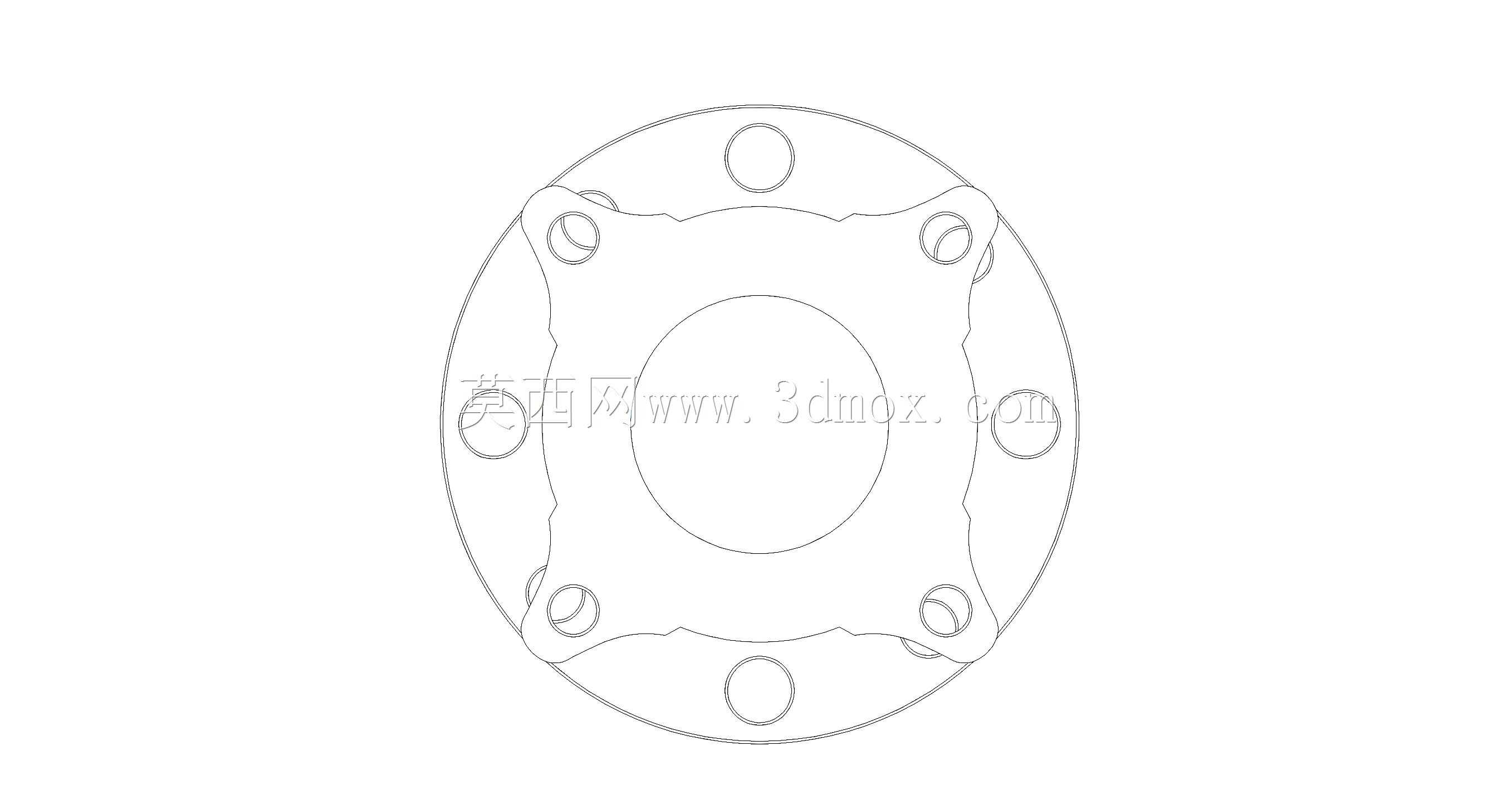

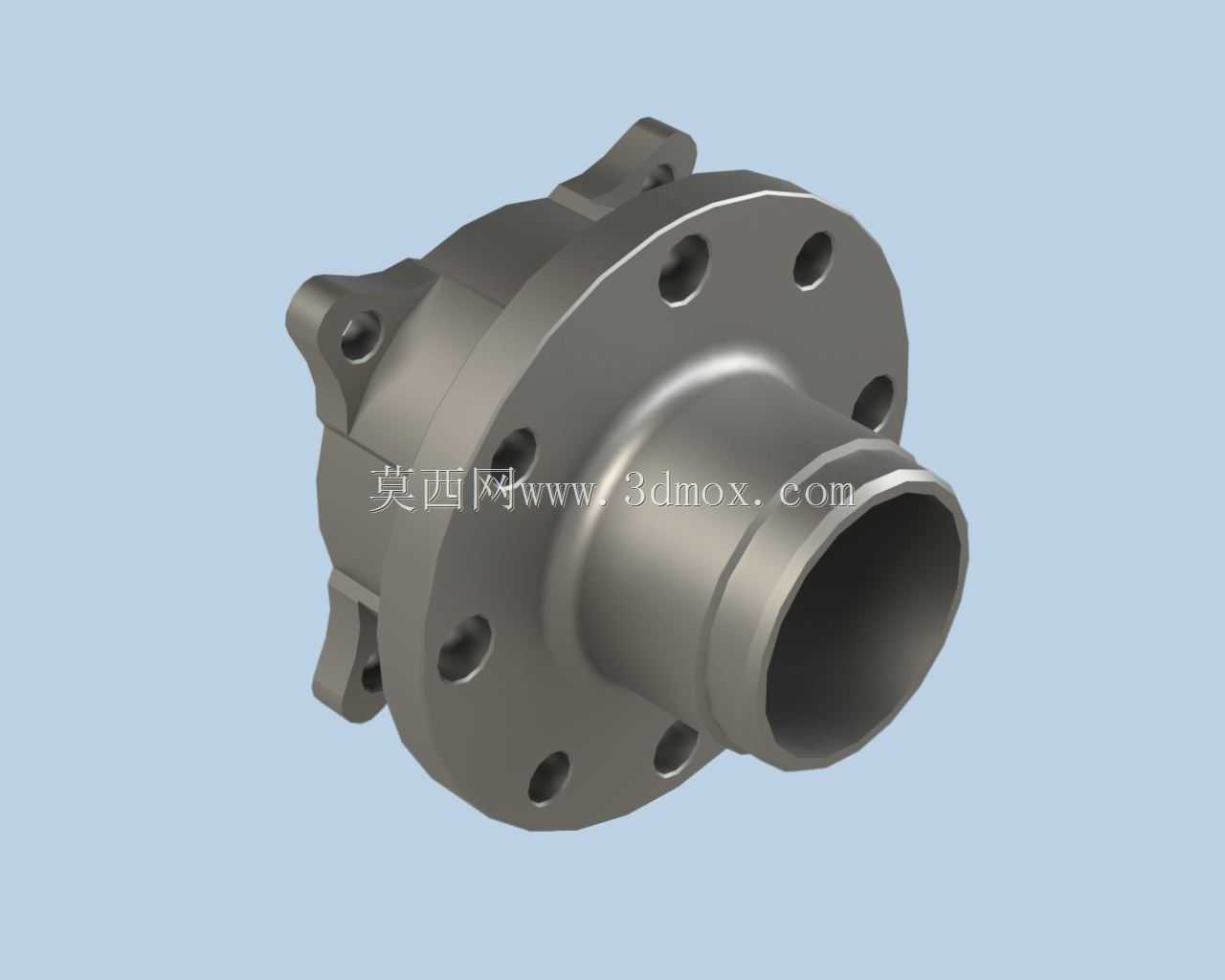

这款钛合金轮毂的结构设计，首先要匹配越野场景下的复杂受力工况，区别于普通乘用车辆的轮毂结构，其安装法兰面设置了多组均匀分布的螺栓过孔，孔位的节圆尺寸经过反复校核，既能够适配越野车型常见的转向节安装接口，也能保证在大冲击载荷下螺栓连接的受力均匀性，避免单颗螺栓过载出现剪切断裂的风险。轮毂主体的轴颈部分采用阶梯式变径设计，靠近法兰盘的位置做了加厚的过渡圆角，这个区域是应力集中的高发位置，大圆角过渡能够有效分散越野行驶时来自路面的冲击载荷，尤其是在飞坡落地、单侧轮压上障碍物的极端工况下，应力不会在轴颈根部形成聚集，从结构层面降低疲劳开裂的概率。

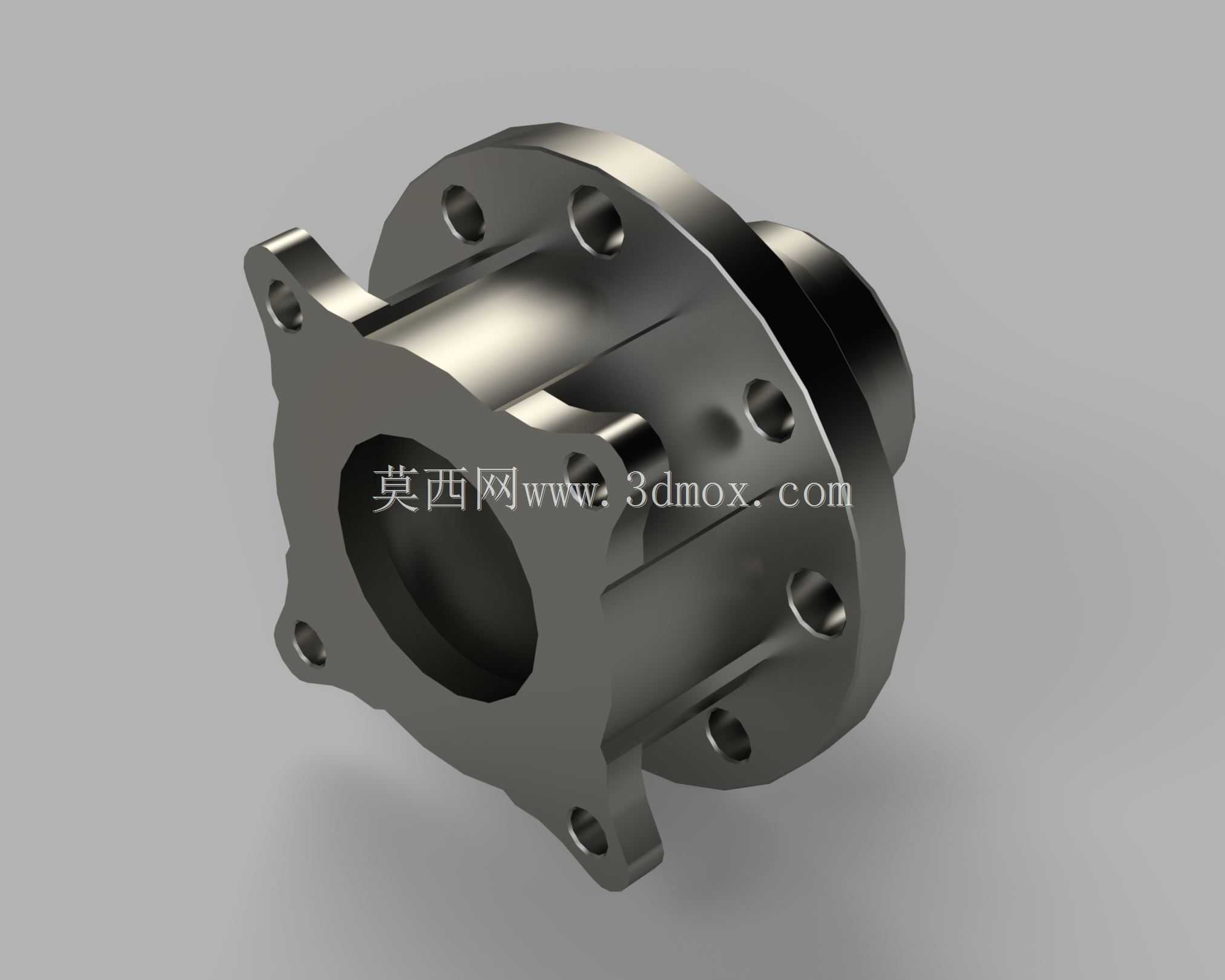

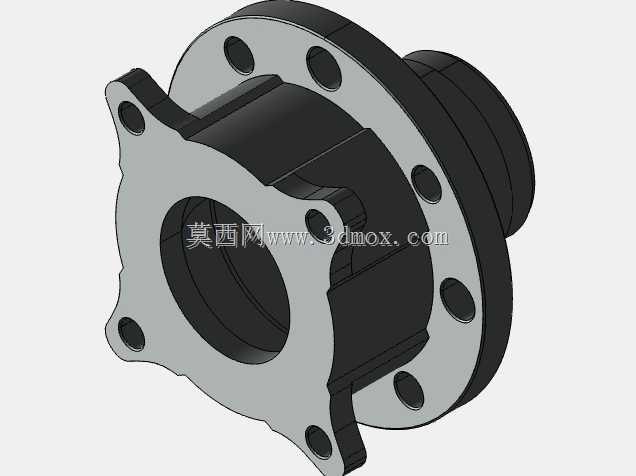

从实际应用场景来看，这类定制轮毂主要面向改装越野车辆、非道路越野作业设备的行走系统，区别于量产铸造轮毂的通用化设计，这款结构在减重和强度之间做了针对性平衡，钛合金材料本身的比强度远高于普通钢制轮毂和铸造铝合金轮毂，在同等载荷能力下能够有效降低簧下质量，对于越野车辆来说，簧下质量的降低能够直接提升悬挂系统的响应速度，在颠簸路面行驶时轮胎能够更紧密地贴合地面，减少抓地力的流失，同时也能降低悬挂构件的冲击负荷。轮毂外侧的安装耳结构是为了适配专用的轮毂装饰盖或者越野防脱圈压盘预留的接口，耳位上的小孔既可以作为固定螺栓的过孔，也能够在轮胎充放气时作为气流的辅助通道，在沙漠、泥地等需要降低胎压增大接地面积的场景下，防脱圈压盘能够牢牢压住轮胎胎唇，避免低胎压行驶时轮胎与轮毂发生相对转动甚至脱胎的故障。

设计过程中，安装边界的尺寸控制是核心要点之一，法兰盘的端面平面度公差需要控制在0.05mm以内，保证轮毂与刹车盘、转向节结合面的完全贴合，避免高速行驶时出现制动抖动的问题；轴颈部分的外圆尺寸与轮毂轴承的内圈配合采用过渡配合公差，既能够保证轴承压装时的顺畅度，也能避免长期使用后轴承内圈与轴颈出现相对转动导致的磨损。轮毂内部的空腔尺寸经过优化，在保证结构强度的前提下尽可能去除多余的材料，空腔的内壁做了均匀的壁厚设计，最薄位置的壁厚也满足3倍安全系数的冲击载荷要求，不会因为过度减重导致结构刚性下降。法兰盘上的螺栓孔采用沉孔设计，能够让固定螺栓的头部完全沉入孔内，避免螺栓头突出法兰面与刹车总成、转向拉杆等周边部件发生运动干涉，沉孔的深度也经过精确计算，保证螺栓拧紧后有足够的螺纹啮合长度，满足大扭矩下的连接可靠性要求。

在实际装车适配时，这款轮毂的中心孔尺寸与转向节的轴头定位凸台采用小间隙配合，装车时能够实现自动对中，减少车轮的动平衡偏差，降低高速行驶时的车轮抖动概率。轮毂的轮辋连接端设置了定位止口，能够与不同宽度的防脱轮辋实现精准定位，止口的直径公差控制严格，保证轮辋安装后与轮毂的同轴度，避免轮胎运转时出现偏摆。针对越野场景下常见的泥水、砂石侵蚀问题，轮毂的所有外露棱边都做了圆角钝化处理，既能够减少应力集中，也能避免尖锐棱边在装配、维修过程中划伤操作人员，同时光滑的过渡表面也不容易积存泥污，日常清理维护更加方便。轴颈的外端设置了轴承定位台阶，能够限制轮毂轴承的轴向窜动量，保证车轮在承受轴向侧向力时，比如高速过弯、侧坡行驶时，轴承不会出现轴向位移，维持车轮的定位参数稳定，减少轮胎的异常磨损。
