VAZ-2108乘用车轮毂连接结构三维数模

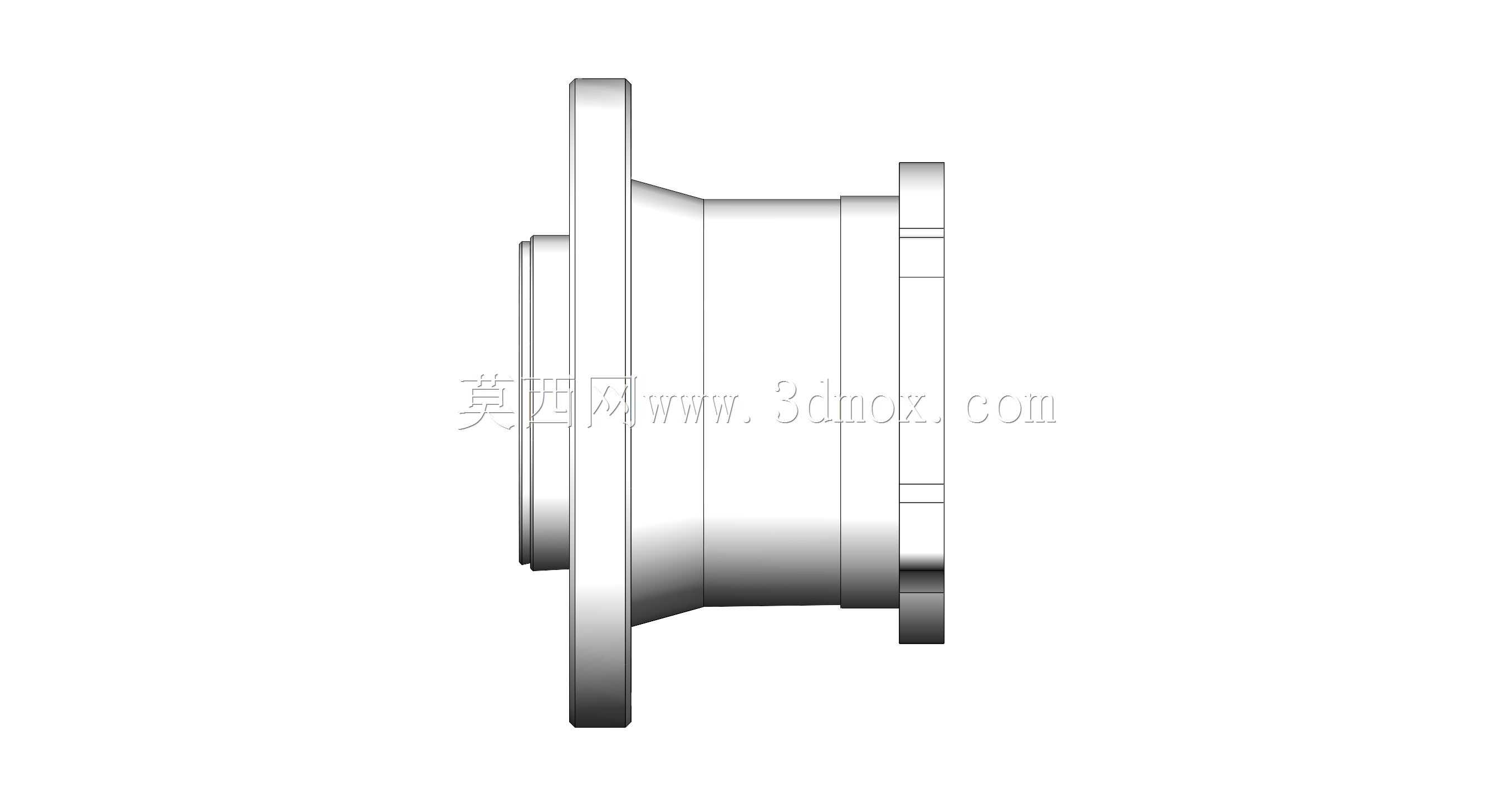

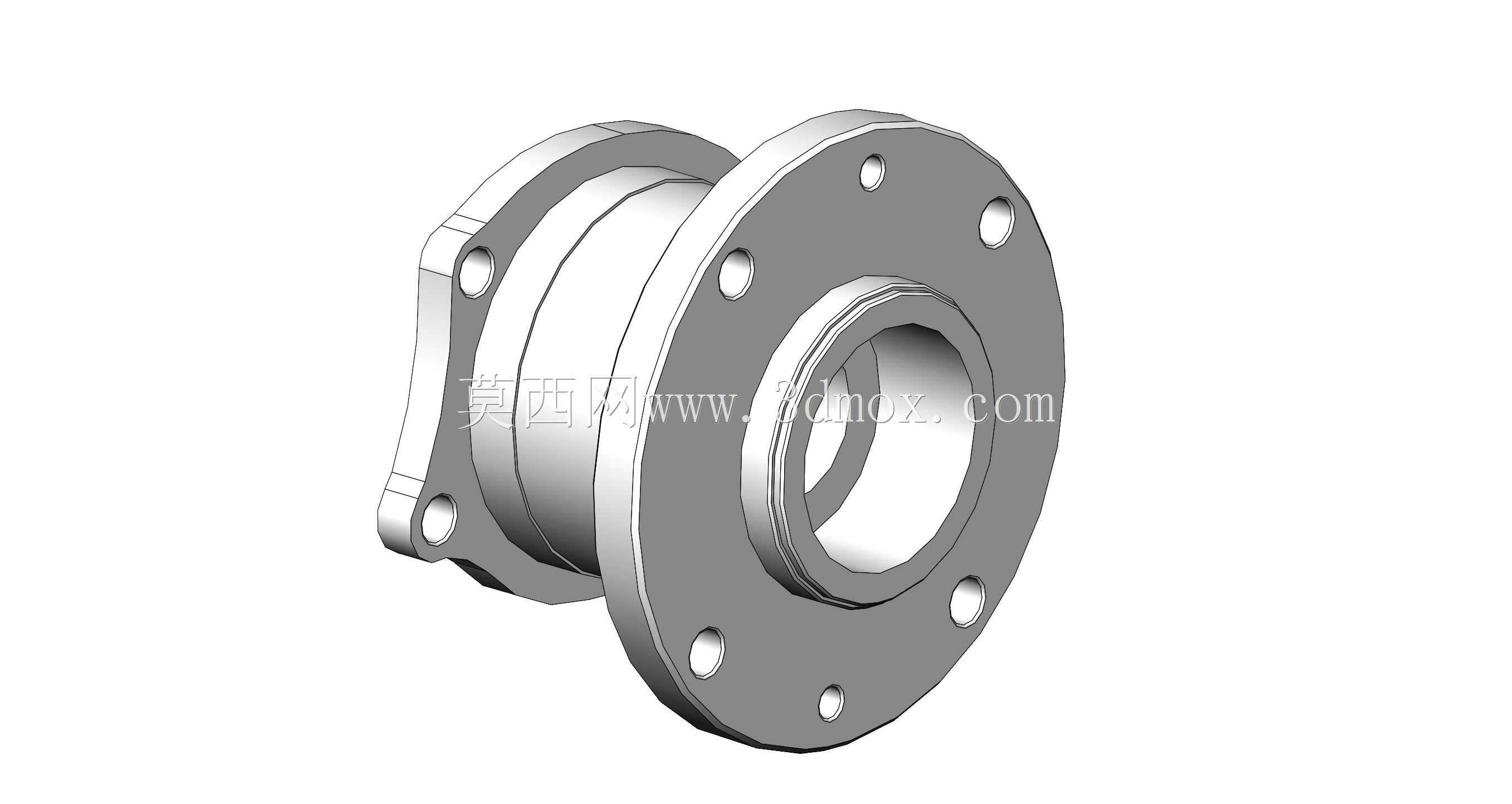

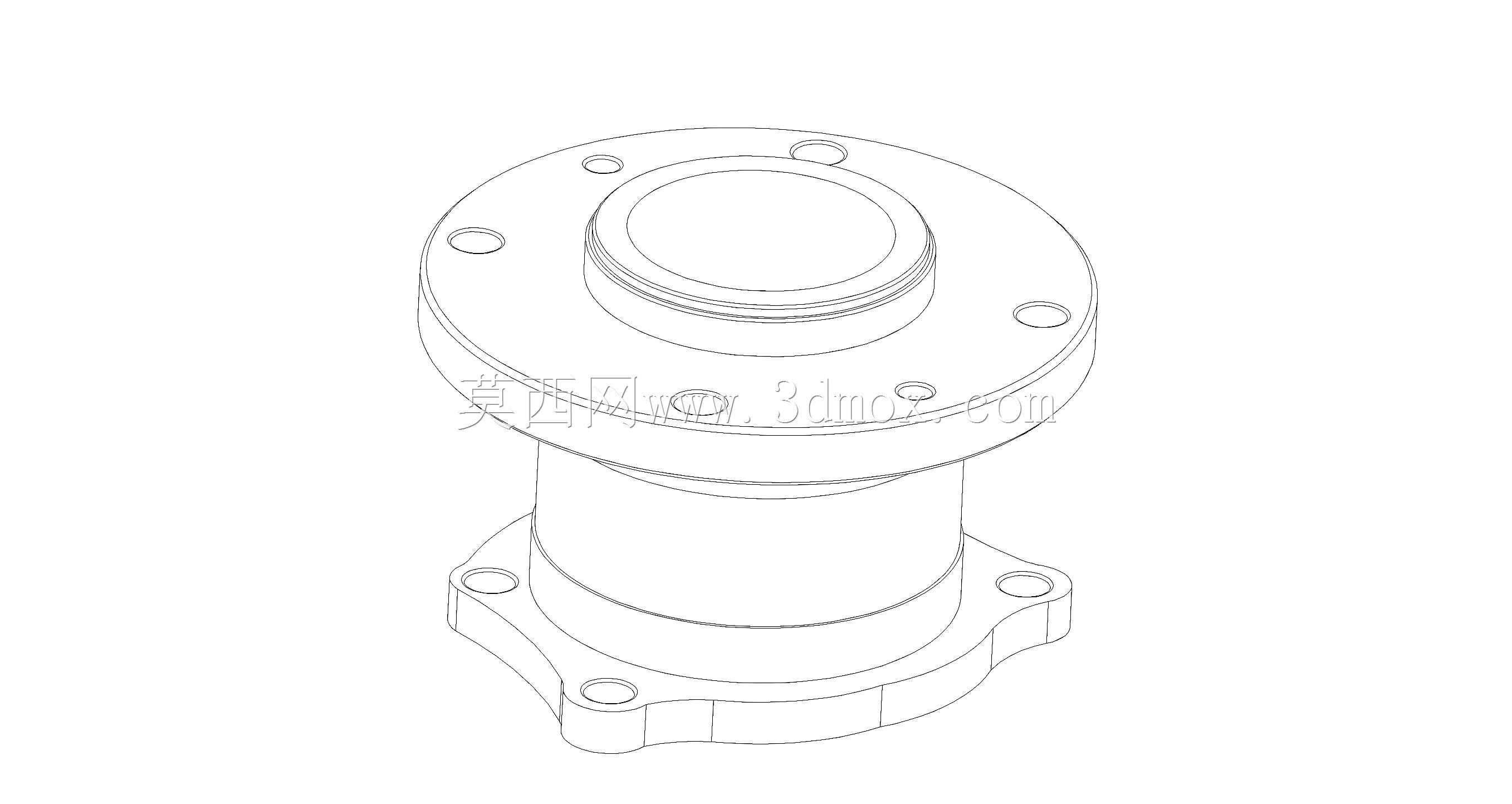

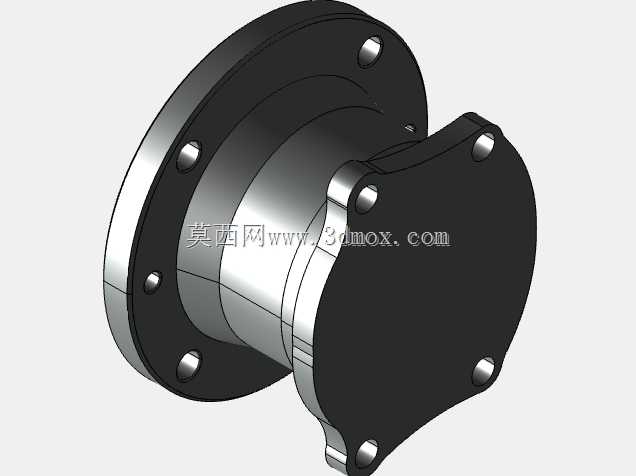

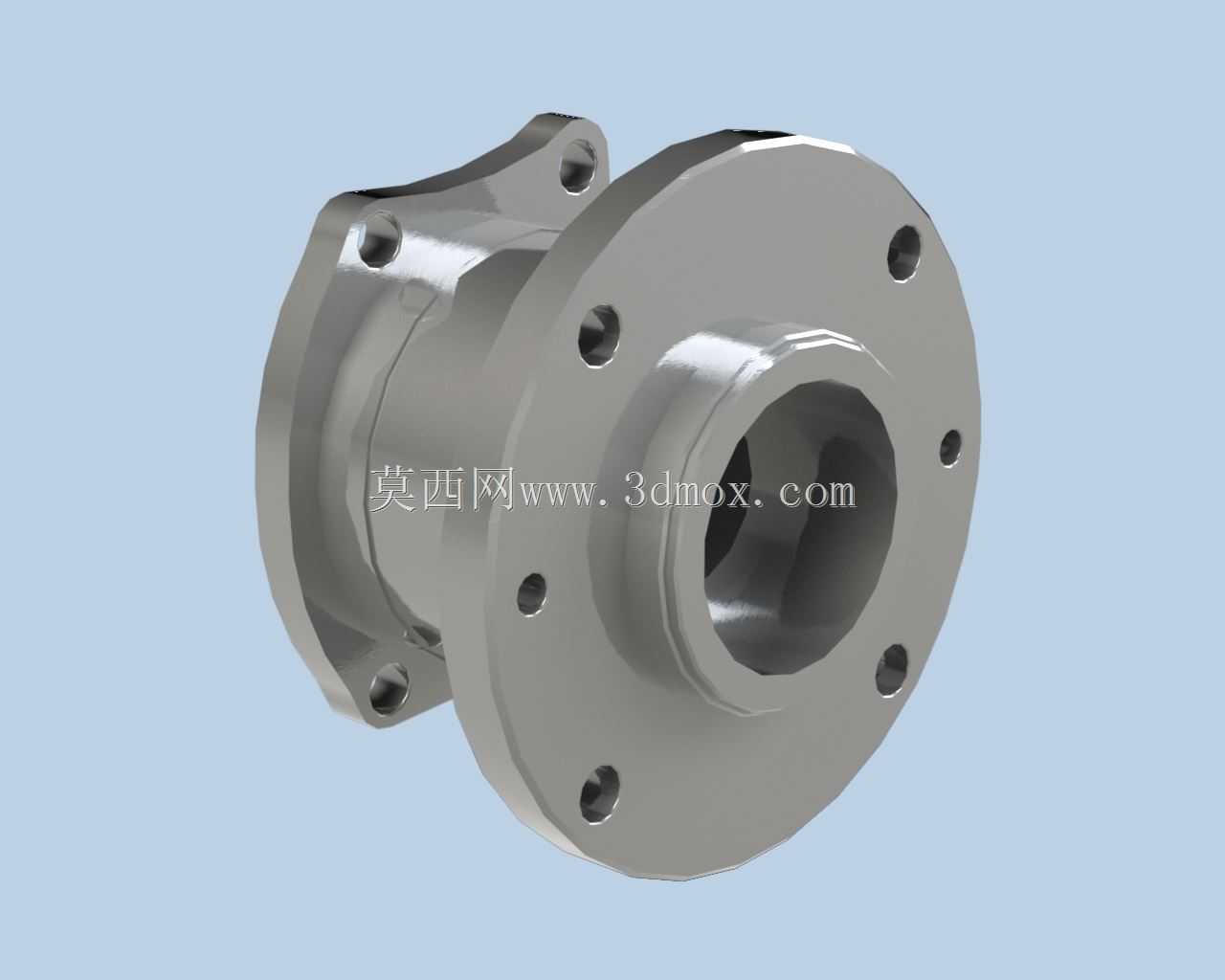

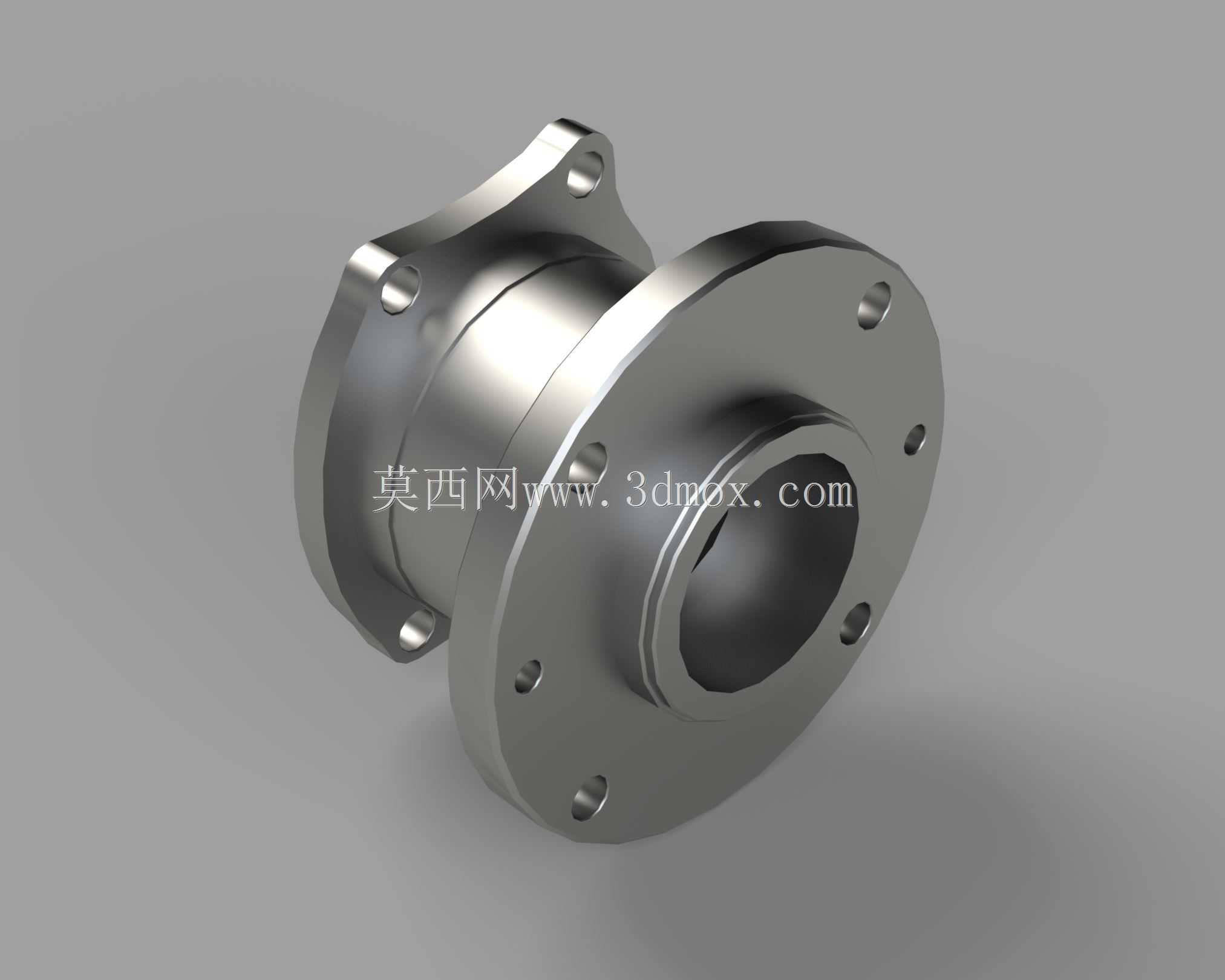

　　该轮毂结构主要应用于前置前驱乘用车型的前轮轮端装配场景，作为车轮与转向节、传动半轴之间的核心连接承载部件，承担整车簧下质量传递、驱动扭矩输出、行驶过程中径向与轴向载荷承接的核心作用，同时为制动盘提供安装定位基准，是底盘行驶系统中直接关联行驶安全的关键结构件。从结构设计逻辑来看，该轮毂采用一体化铸造成型后机加工的工艺路线设计，主体分为三个功能区段：靠近车身侧的法兰安装段、中间的轴颈承载段、外侧的车轮定位段。

　　内侧法兰端设置有周向均布的螺栓通孔，用于和转向节的安装端面配合，通过螺栓锁紧实现轮毂与转向节的刚性连接，法兰端面的平面度、螺栓孔的位置度公差直接决定轮端装配后的跳动量，建模过程中严格按照装配公差要求预留了配合间隙，孔位采用圆周阵列方式排布，保证螺栓受力均匀，避免行驶过程中出现螺栓松动、偏载断裂的问题。中间轴颈段为阶梯式圆柱结构，用于匹配轮毂轴承的内圈配合面，轴颈的直径公差、圆柱度、表面粗糙度要求均按照轴承配合的过盈配合标准设计，保证轴承压装后无松旷、无内圈蠕变的情况，轴颈根部设置有过渡圆角，避免应力集中导致的轴颈疲劳断裂，这一细节在建模时特意做了圆角优化，没有采用直角过渡，符合底盘零部件疲劳强度设计的通用规范。

　　外侧的大直径法兰盘用于安装车轮轮辋与制动盘，法兰端面设置有周向均布的车轮螺栓安装孔，孔位的分度圆直径与对应车型的轮辋PCD值完全匹配，法兰端面的中心凸台作为轮辋安装的定位止口，止口的直径公差控制在过渡配合区间，保证轮辋安装后同轴度符合要求，避免车轮高速行驶时出现摆振、抖动的问题。从安装边界尺寸来看，该轮毂的轴向总长度适配对应车型转向节与轮辋之间的安装空间，不会出现与制动卡钳、转向拉杆、防尘罩等周边部件的运动干涉，建模过程中已经校核了全转向行程、全跳动行程下的间隙，最小安全间隙满足底盘设计不小于10mm的通用要求，避免极限工况下出现部件磕碰。

　　法兰盘的外径尺寸匹配对应尺寸的制动盘安装位，制动盘安装面与车轮安装面的平行度公差严格控制，保证制动盘装配后端面跳动量符合制动平顺性的要求，减少制动抖动、制动跑偏的概率。该结构的设计充分考虑了乘用车日常行驶的载荷工况，包括垂直冲击载荷、加速驱动扭矩、制动反向扭矩、转向侧向力等多维度载荷的叠加作用，各个壁厚的设置经过受力校核，在保证足够强度刚度的前提下尽可能控制整体重量，降低簧下质量，提升整车的悬挂响应特性与行驶平顺性。轮毂的中心通孔用于穿过传动半轴的花键轴，通孔的直径尺寸适配半轴的外径，预留了足够的装配间隙，同时通孔内侧设置有密封圈安装槽位，用于安装半轴油封，避免轮端润滑脂泄漏、外界泥水进入轴承腔的问题，提升轮端部件的使用寿命。在建模过程中，所有的安装孔位、配合面、定位特征都严格按照实际加工工艺要求设置了拔模斜度、加工余量、倒角特征，没有出现无法加工的尖锐结构、倒扣结构，完全符合铸造后机加工的工艺路线，可直接用于工艺编制、数控加工编程、装配干涉校核、有限元受力分析等工程场景，也可用于汽车底盘相关的教学演示、结构方案参考。
