TAKIGEN系列B型工业门合页结构设计

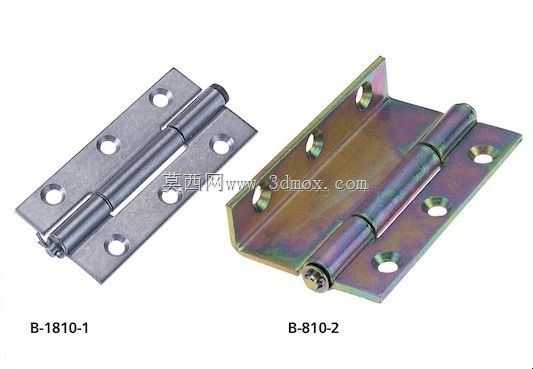

　　在工业柜体、设备防护门、小型舱门的铰接结构选型中，这类平开合页是应用频次极高的基础连接件，本次建模覆盖的两款同系列合页，分别对应不同安装空间与承重需求的场景，其中B-1810-1为常规冷轧钢镀锌款，B-1810-2为彩锌钝化处理款，二者铰接轴芯采用同规格通轴设计，可实现0-180度范围内的无卡滞开合，适配需要门扇完全翻开贴靠侧边柜体的安装场景，避免开合过程中门扇与侧边结构产生干涉。

　　从实际安装边界来看，两款合页的单片页片长度为87mm、展开总宽度为150mm，页片上的安装孔位采用对称排布设计，单页片设置3个沉头安装孔，适配M5规格的沉头螺丝安装，沉头孔的深度经过精准校核，安装后螺丝头可完全没入页片平面，不会突出表面刮蹭门扇或门框表面，页片厚度为2.5mm，采用冷轧钢板冲压成型后做表面防锈处理，常规静态承重可达25kg每副，单扇门建议搭配2-3副合页配合使用，可抵消长期开合带来的页片形变应力。

　　设计过程中首先对铰接轴的配合间隙做了公差校核，轴套与轴芯之间采用H8/f7的间隙配合，既保证开合过程无松动旷量，又不会因为配合过紧导致开合阻力过大，轴芯两端采用翻边铆接结构，避免长期使用后轴芯脱出，页片与轴套的连接部分采用一体冲压弯折成型，不存在焊接接缝，从根源上避免焊接位置锈蚀断裂的风险。不同表面处理的两款合页对应不同的使用环境，电镀锌款适合干燥的室内设备柜体使用，彩锌钝化款的盐雾测试时长可达48小时以上，可适配湿度较高的车间环境或者半户外的小型设备舱门使用，页片的弯折角度经过精准校准，合页闭合状态下两片页片完全平行贴合，不存在缝隙不均的问题，安装后门扇与门框之间的缝隙可控制在1mm以内，满足防护类柜体的密封配合要求。

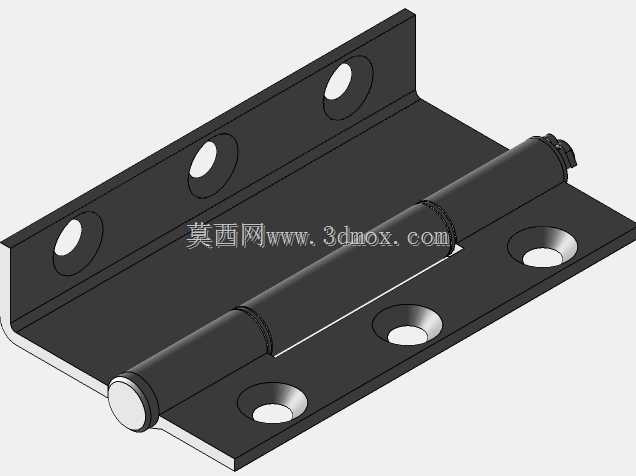

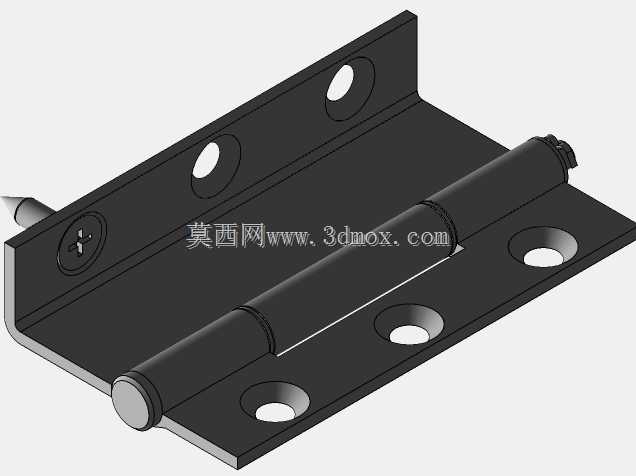

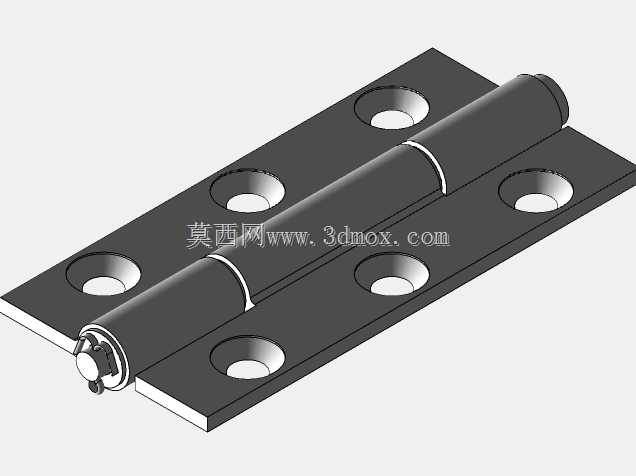

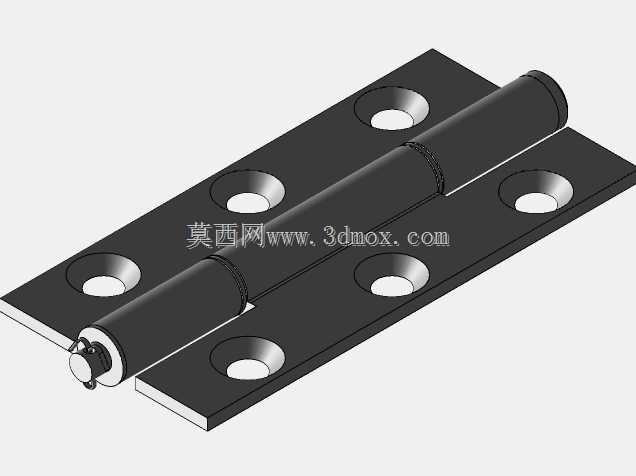

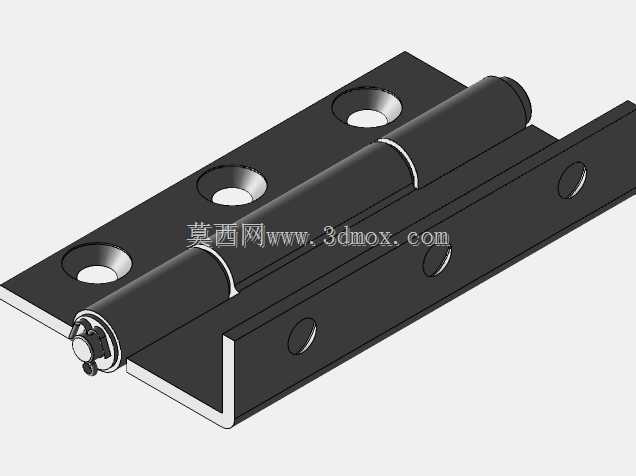

　　建模过程中对合页的开合运动做了配合验证，在0度闭合、90度半开、180度全开三个关键位置做了干涉检查，确认页片在整个开合行程中不会与常见的20mm厚度门扇、40mm方管门框产生结构干涉，安装孔位的中心距严格按照原厂样本参数设置，孔位中心到页片边缘的距离为8mm，可适配常见的20-30mm厚度的门扇边框安装，不需要额外对孔位进行二次加工。这类合页除了常规的设备柜门使用外，也可用于小型工装夹具的活动挡板、设备检修门、电气控制柜柜门的铰接连接，相比可拆卸的插拔式合页，这种通轴铆接合页的结构整体性更好，长期使用不容易出现页片错位的问题，安装时只需要先将两片页片分别用螺丝固定在门扇和门框上，再调整合页轴芯的同心度即可完成安装，对安装工人的技术要求较低，适合批量设备的装配使用。建模时还原了页片表面的冲压纹理、轴端的铆接痕迹以及表面处理的色泽差异，合页的转动副设置了真实的摩擦阻尼参数，可模拟实际开合过程中的阻力手感，在装配体中调用该模型时，可直接配合门扇零件做开合运动仿真，验证整个门扇运动行程内的干涉情况，不需要再对合页模型做二次简化处理。
