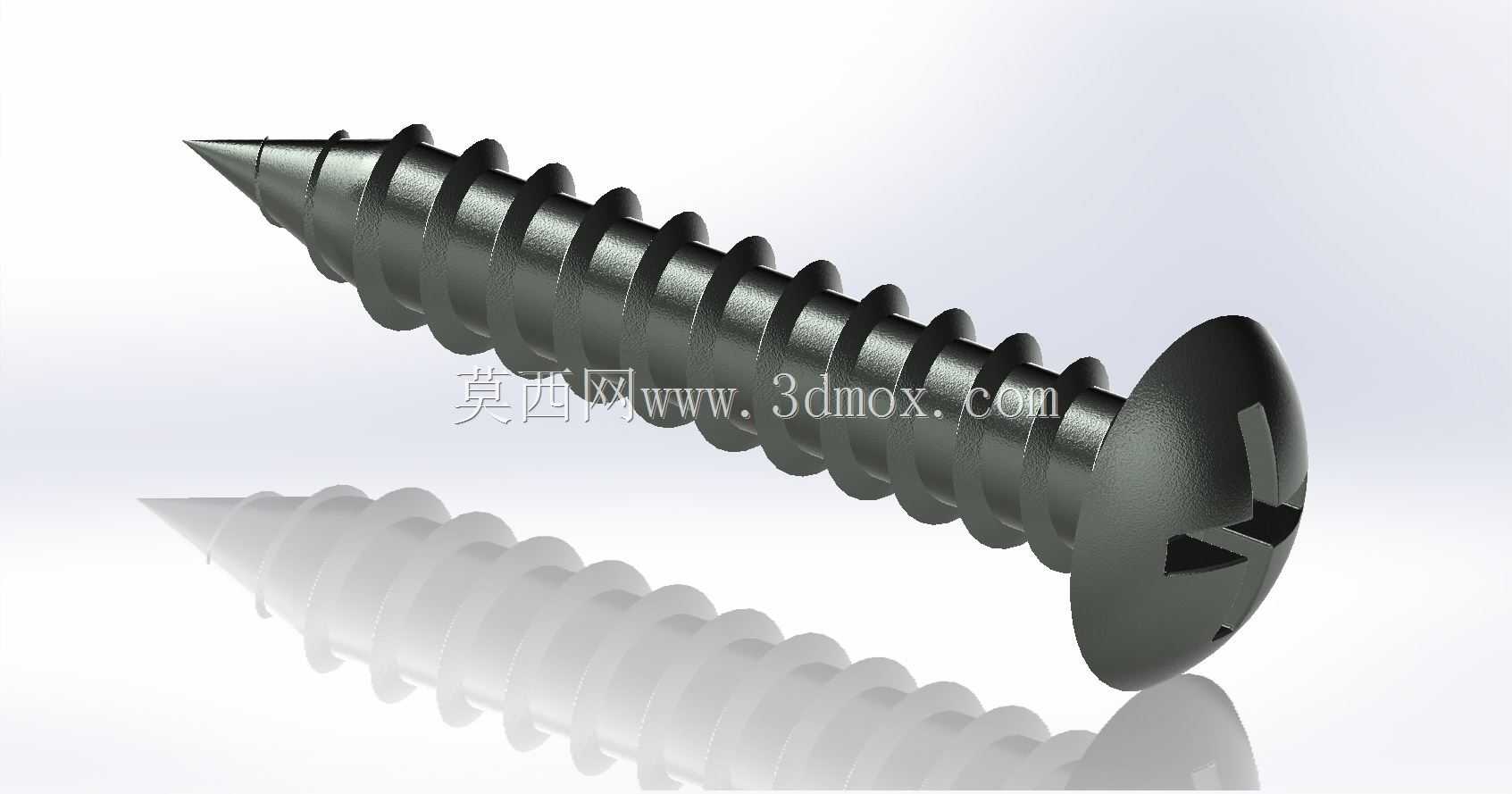

盘头十字槽自攻螺丝结构设计

　　这款盘头十字槽自攻螺丝，是日常机械装配、五金连接场景里极为常见的紧固零件，从消费电子外壳组装、小家电壳体固定，到仪器仪表阀块组件的辅助定位、轻型钣金件的拼接，都能见到这类紧固件的应用。不同于需要预先攻出匹配内螺纹的机牙螺钉，自攻螺丝的核心特性在于其螺纹牙型经过专门设计，牙尖锋利且牙距经过适配优化，拧入预制的光孔时，能够依靠自身螺纹在被连接件的基材上挤压成型出匹配的内螺纹，无需额外的攻丝工序，能大幅缩减轻型装配场景的作业流程，提升装配效率。

　　从结构设计逻辑来看，这款螺丝采用盘头构型，头部承载面为平整的圆形端面，相比沉头螺丝，盘头不需要在被连接件表面锪出对应的锥形沉孔，对基材的表面加工精度要求更低，同时更大的头部接触面积能够有效分散锁紧时的压应力，避免在较软的基材比如塑料、薄铝板表面出现压痕甚至基材开裂的问题。头部的驱动槽采用十字槽设计，相比一字槽，十字槽的对中性更好，电动螺丝刀批头卡入后不容易出现滑出偏移的问题，能够适配更高转速的自动化锁付作业，同时十字槽的受力分布更均匀，反复拆装时槽口磨损的概率更低，能够满足多次拆装维护的使用需求。螺杆部分的螺纹采用全螺纹排布，从靠近头部的位置一直延伸到钉尖位置，这种设计能够让螺丝在拧入全程都保持和基材的咬合接触，即使是总厚度较薄的叠层连接件，也能保证足够的螺纹啮合长度，避免连接松动。钉尖部分采用收敛式的尖头设计，锥角经过优化，既能够保证拧入时的导向性，不需要额外的定位工装就能快速对准预制孔，又能减少拧入过程中的阻力，降低锁付时需要的扭矩，避免出现螺丝拧断或者基材被撑裂的问题。

　　从安装边界的角度来说，这类自攻螺丝的适配基材范围较广，针对ABS、PC等常见工程塑料，以及厚度1mm以上的冷轧钢板、铝合金薄板都能实现可靠连接，设计预制孔时需要根据基材硬度调整孔径，塑料材质的预制孔直径通常略小于螺纹小径，金属材质的预制孔直径则需要介于螺纹小径和中径之间，保证螺纹挤压成型后有足够的咬合强度。锁付时需要控制扭矩上限，尤其是针对脆性塑料基材，扭矩过大会导致螺纹滑牙或者基材开裂，扭矩不足则会出现连接松动、密封失效的问题，在阀块类组件上使用这类螺丝时，还需要配合对应的密封垫片，避免流体从螺丝安装位置出现渗漏。

　　建模过程中需要重点还原螺纹牙型的真实轮廓，不能采用简化的贴图示意，因为牙型角、牙尖圆角、螺距的细节都会直接影响后续的装配干涉检查、有限元受力分析的准确性，头部的十字槽深度、槽型角度也需要严格按照通用紧固件的标准尺寸建模，保证虚拟装配时批头和槽口的配合间隙符合实际生产情况，避免设计阶段出现锁付干涉的误判。钉尖的锥度参数也需要和实际量产的零件保持一致，因为这直接关系到装配仿真时拧入阻力的计算准确性，对于需要做自动化锁付工艺仿真的项目来说，这些细节参数的还原度直接决定了仿真结果的参考价值。
