带操作平台的卧式滚筒球磨设备结构

在矿山选厂、建材粉体加工、固废资源化处理的生产工段里，卧式滚筒球磨设备是完成物料细磨工序的核心单元，这套带一体化操作检修平台的结构设计，完全贴合现场连续生产的运维需求。从实际应用场景来看，这类设备常布置在破碎工序之后、分选工序之前，承担将破碎后粒径10-30mm的矿石、工业废渣、建材原料研磨至目标细度的任务，既可以用于有色金属、非金属矿选别前的单体解离磨矿，也能适配建筑固废中可回收组分研磨后再利用的处理流程，部分工况下也可用于化工原料的均质混磨作业。

整套设备的结构布局围绕稳定运行、便捷运维两个核心目标展开。主体卧式筒体采用厚壁卷焊结构，两端配置铸钢中空轴颈作为进出料通道与回转支撑，筒体内壁铺设耐磨衬板，既可以保护筒体免受研磨体与物料的直接冲击磨损，也能通过衬板的凸起结构带动筒体内的钢球研磨体随筒体回转到一定高度后抛落，对物料产生冲击破碎作用，同时研磨体在筒体内的滑动与滚动也会对物料产生研磨作用，实现物料的逐步细化。筒体的回转动力由侧置的减速驱动单元提供，驱动端配置硬齿面减速机与异步电机的组合，通过联轴器与筒体端盖的大齿圈啮合传动，传动比匹配合理，可保证筒体在15-30r/min的工作转速区间稳定运行，转速设计避开临界转速区间，避免研磨体随筒体同步回转失去研磨作用，同时也不会因转速过低导致研磨体提升高度不足、冲击破碎能力下降。

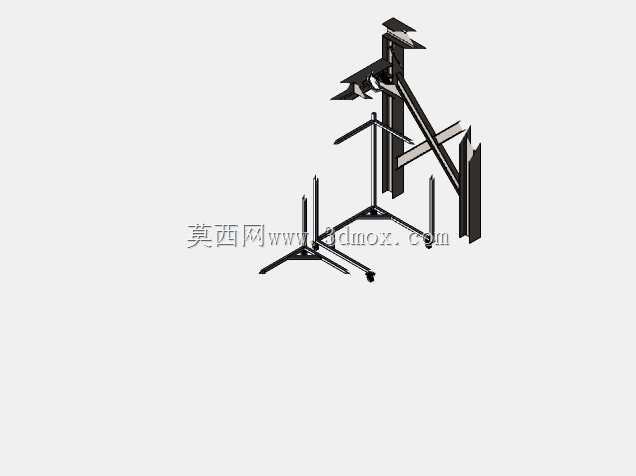

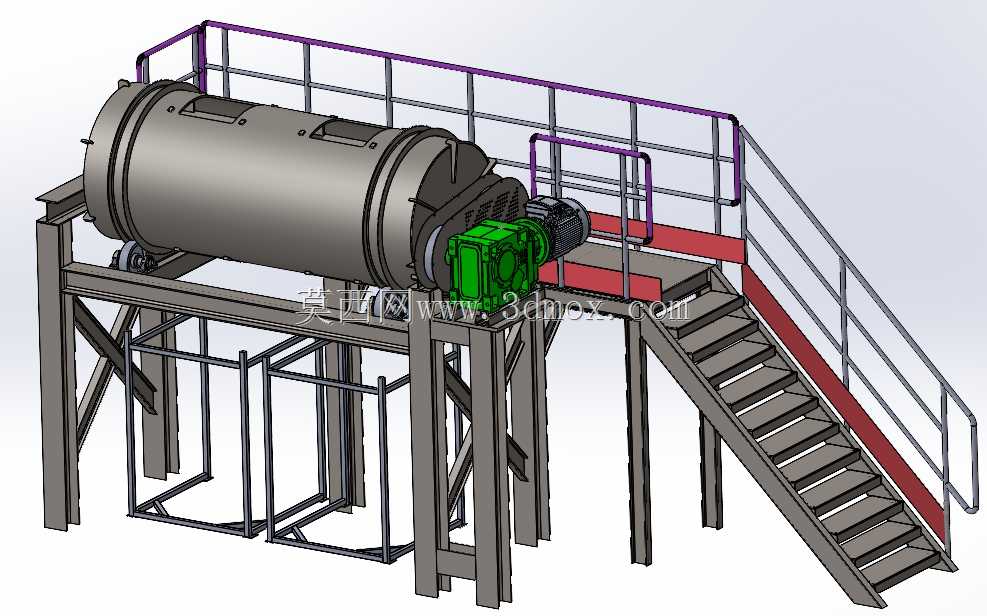

配套的操作检修平台采用型钢焊接框架结构，平台台面铺设防滑花纹钢板，周边设置高度1.2m的安全防护栏杆，栏杆底部设置100mm高的挡脚板，防止工具、小零件从平台边缘坠落。平台与地面之间设置倾角45度的钢制斜梯，梯步采用防滑格栅板，斜梯两侧同样设置扶手栏杆，方便运维人员日常检查驱动单元运行状态、添加研磨体、检修衬板螺栓时上下通行。平台的支撑立柱采用H型钢制作，立柱底部与混凝土基础通过预埋螺栓连接，整体框架做了加强斜撑设计，可承受运维人员携带工具作业时的动载荷，避免平台出现晃动影响检修安全。

从安装边界来看，整套设备的安装需要提前规划混凝土基础的承载能力，基础需要承受筒体满装物料与研磨体时的总重量，以及设备运行时的振动载荷，基础平面的水平度偏差需要控制在千分之一以内，保证筒体两端中空轴的同轴度符合安装要求，避免运行时出现轴瓦偏磨、筒体窜动的问题。设备的进料端与出料端需要预留足够的管线连接空间，方便与上游给料设备、下游输送设备做密封衔接，避免磨矿过程中产生的粉尘外溢。驱动单元的侧方需要预留不小于1.5m的检修通道，方便后期拆解减速机、更换电机时的吊装作业。

设计过程中充分考虑了设备运行的可靠性细节：筒体两端的中空轴采用滑动轴承支撑，轴承配置稀油润滑系统，可在设备运行时持续形成油膜降低摩擦阻力，同时带走轴承运行产生的热量；筒体上设置了对称布置的人孔门，方便停机时进入筒体内更换磨损的衬板、补充损耗的研磨体；大齿圈的外侧配置半封闭防护罩，避免运行过程中粉尘、杂物进入啮合面造成齿面磨损；平台的栏杆与斜梯扶手都做了圆角处理，避免运维人员磕碰受伤。整套结构的受力经过反复校核，支撑框架的型钢选型、焊缝高度都经过载荷计算确认，可保证在满负荷连续运行工况下的结构稳定性，不会出现框架变形、焊缝开裂的问题。
