迷你7/8英寸四针公母连接线缆结构设计

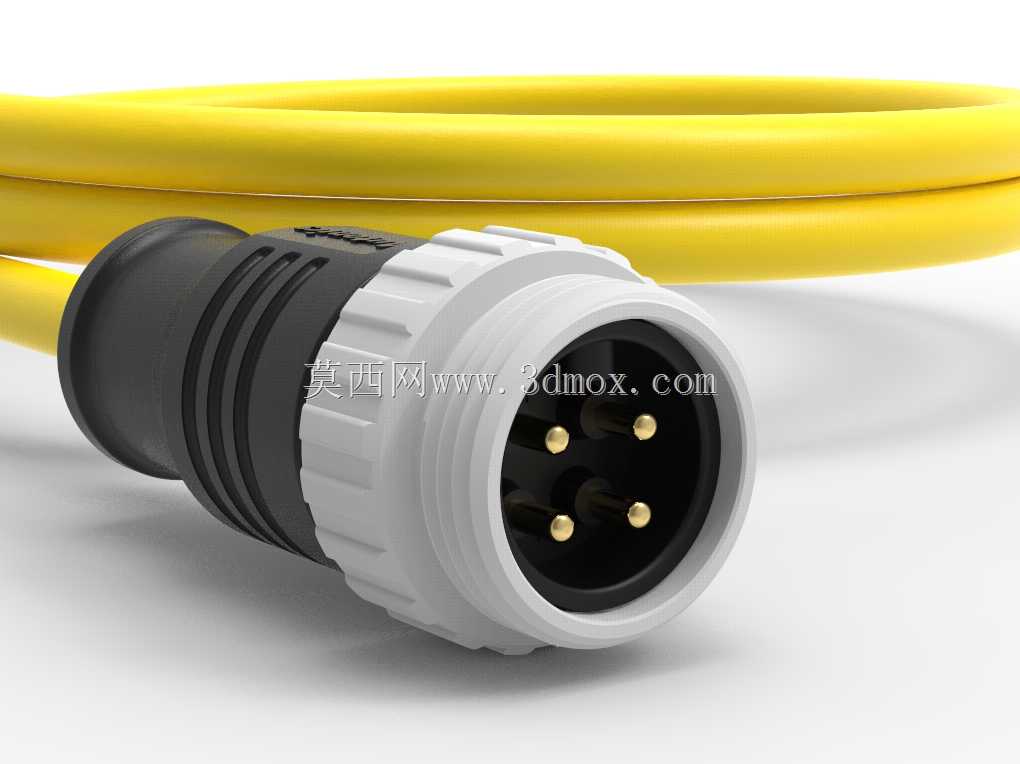

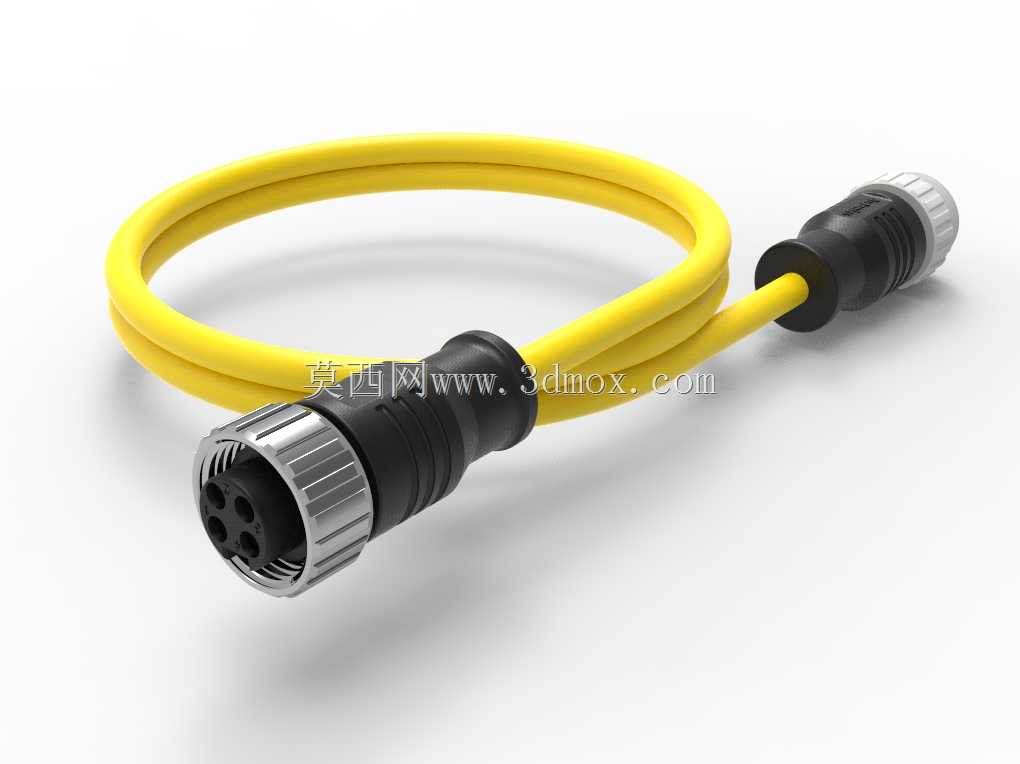

　　在工业现场传感信号传输、小型机电设备电源接驳这类场景里，这类小规格圆形连接线缆的出镜率一直不低，尤其是设备内部走线空间局促、需要频繁插拔维护的工位，对连接部件的尺寸、插拔手感、密封可靠性都有很具体的要求。这款四针公母连接线缆采用7/8英寸规格的圆形接头结构，接头部分做了分段式的外形设计，公头端的插针采用镀金工艺处理，接触电阻更低，长期在轻度油污、温湿度波动的车间环境下使用也不容易出现接触氧化导致的信号衰减问题。

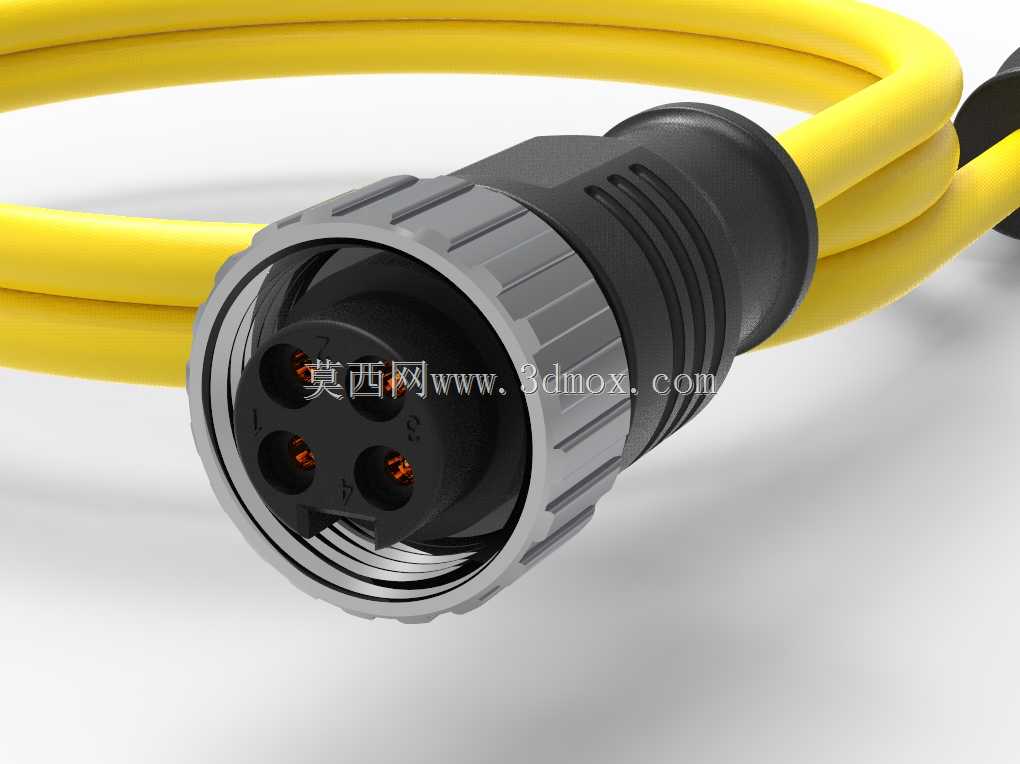

　　接头尾部的橡胶护套做了多道环形防滑槽，既可以增加插拔时的手部摩擦力，也能在电缆受外力弯折时分散应力，避免线芯和接头焊接位置出现断裂，护套和白色塑料锁紧环之间做了限位台阶，装配时可以精准控制压合深度，不会出现护套偏移导致的密封失效问题。从安装边界来看，接头的最大外径控制在20mm以内，配套的黄色电缆外径约8mm，在设备面板开孔时只需要预留12mm左右的过孔即可，锁紧环采用旋拧式结构，和对接端配合时只需要旋转1/4圈就能实现卡紧，不需要额外工具就能完成拆装，日常维护更换线缆时效率很高。设计过程中特意将插针的排布做了非对称定位，四个插针呈矩形分布，其中一个插针的位置做了偏移处理，从根源上避免了插反的问题，哪怕是现场操作人员在光线不足的机柜里操作，也能靠触感快速对准接口，不会因为强行插反导致插针弯折报废。接头内部的绝缘基座采用耐高温的工程塑料材质，焊针位置做了沉孔设计，焊接线芯时焊锡不会溢出到基座表面造成相邻针脚短路，线芯接入后可以在尾部做灌封处理，进一步提升接头位置的抗拉扯能力和防护等级。

　　这类线缆通常用来连接小型光电传感器、分布式IO模块、小型气动电磁阀的信号与供电回路，相比传统的接线端子排，采用预制接头的线缆可以省去现场剥线、压接端子、标号的工序，设备装配时只需要对准接口插紧就能完成接线，大幅缩短现场布线的时间，也能减少人工接线带来的虚接、错接问题。电缆外被采用柔性耐油PVC材质，在拖链里做小幅度往复弯曲时也不容易出现外皮开裂的问题，黄色的外被颜色在设备内部繁杂的走线里辨识度很高，后期排查线路故障时可以快速找到对应的回路，不需要顺着线束逐段梳理。

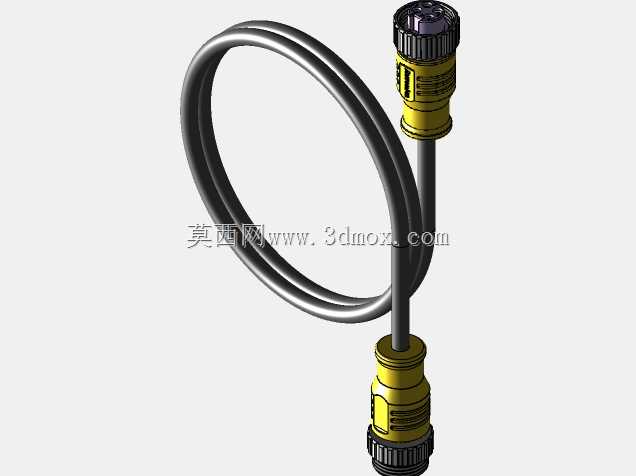

　　接头的白色锁紧环表面做了细密的防滑滚花，手上沾有少量切削液或者油污时也能顺利旋拧，不会出现打滑的情况，滚花的深度控制在0.3mm左右，既保证了摩擦力，也不会因为棱角过于尖锐划伤操作人员的手部。在做三维结构建模时，对接头内部的插针长度、绝缘基座的壁厚、锁紧环的卡扣行程都做了公差配合校验，插针伸出基座端面的长度控制在5mm，对接时公头插针可以完全插入母头的插孔内，接触长度不小于3mm，保证大电流通过时不会出现发热问题，绝缘基座的壁厚均匀控制在1.5mm以上，相邻插针之间的爬电距离满足低压电气设备的安全要求，不会出现击穿打火的隐患。尾部的橡胶护套和电缆外被之间采用过盈配合，过盈量控制在0.8mm，压装后可以承受不小于100N的轴向拉力，正常拖拽线缆时不会出现接头和线缆脱离的问题。
