特殊用途金属舱室柜体结构设计

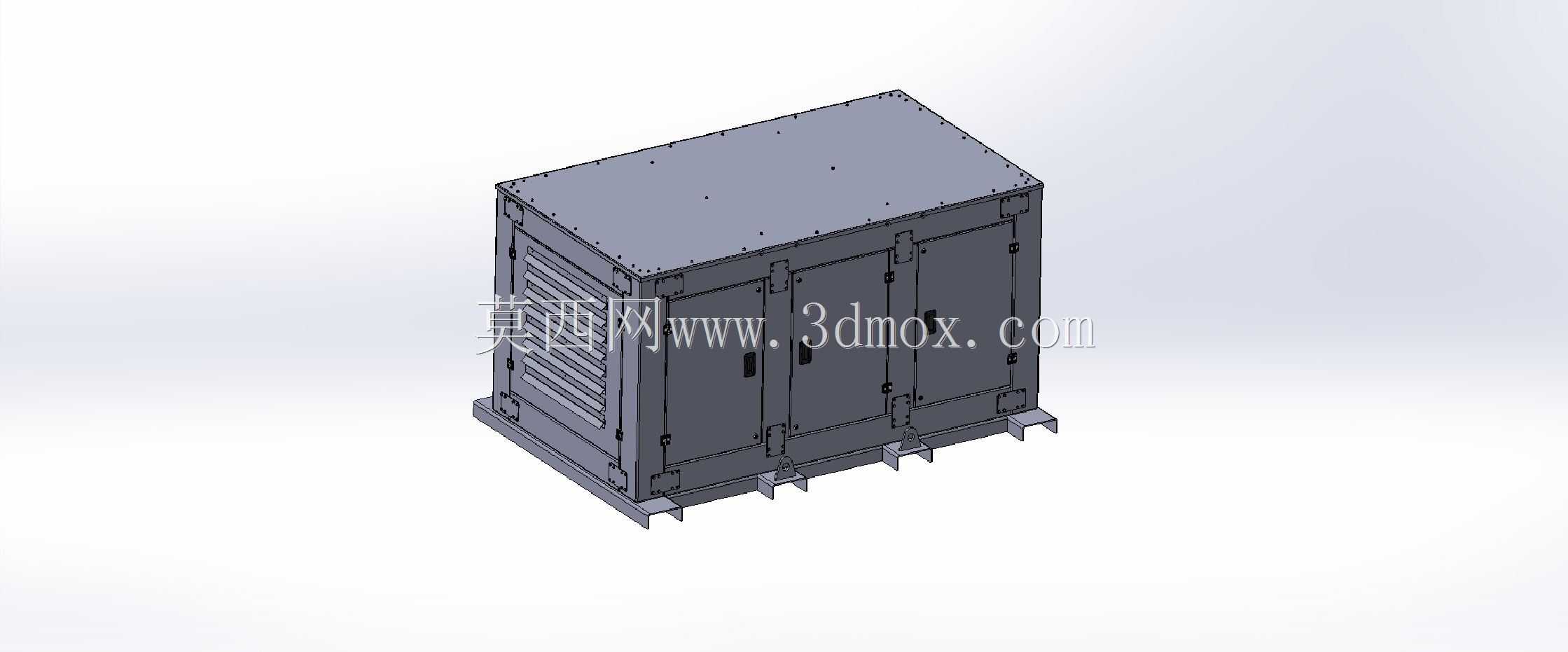

　　这款金属舱室柜体的设计，最初是针对户外露天工况下的核心设备防护需求展开的，常见于野外作业站点、分布式能源机组旁、户外工业监测点位这类场景，用来给内部放置的精密机电设备、阀组组件或者小型动力单元提供封闭且具备通风散热能力的容纳空间，避免设备直接暴露在日晒雨淋、扬尘落屑的环境中，降低外界环境对设备运行稳定性的干扰。从结构设计逻辑来看，整个柜体采用框架加蒙皮的钣金拼接思路，底部预留了带安装孔的支脚结构，安装时可以直接通过膨胀螺栓或者焊接方式固定在混凝土基础或者钢制平台上，支脚的抬升高度刚好能让柜体底部脱离安装面100到150毫米，既可以避免地面积水倒灌进柜体内部，也能给底部线缆进出、管线接驳留出足够的操作空间，不会出现管线弯折半径不足的问题。

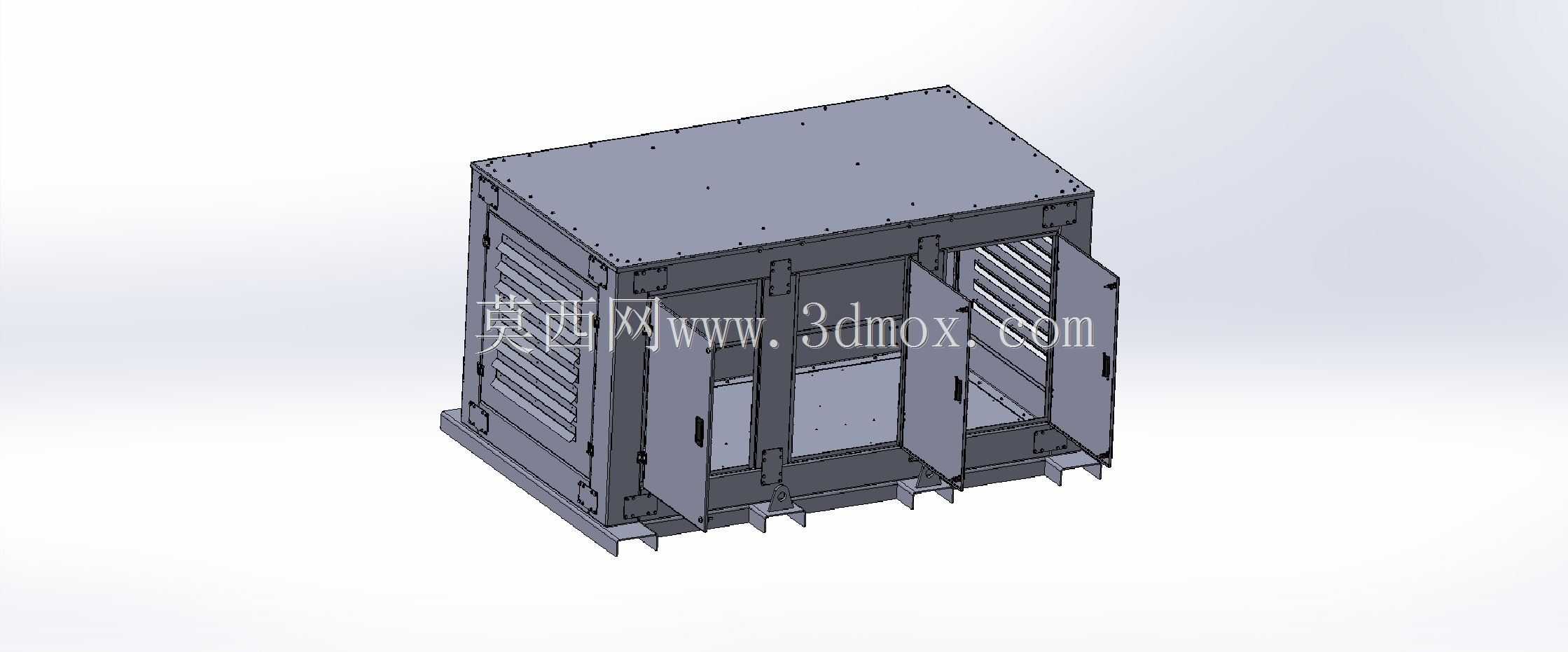

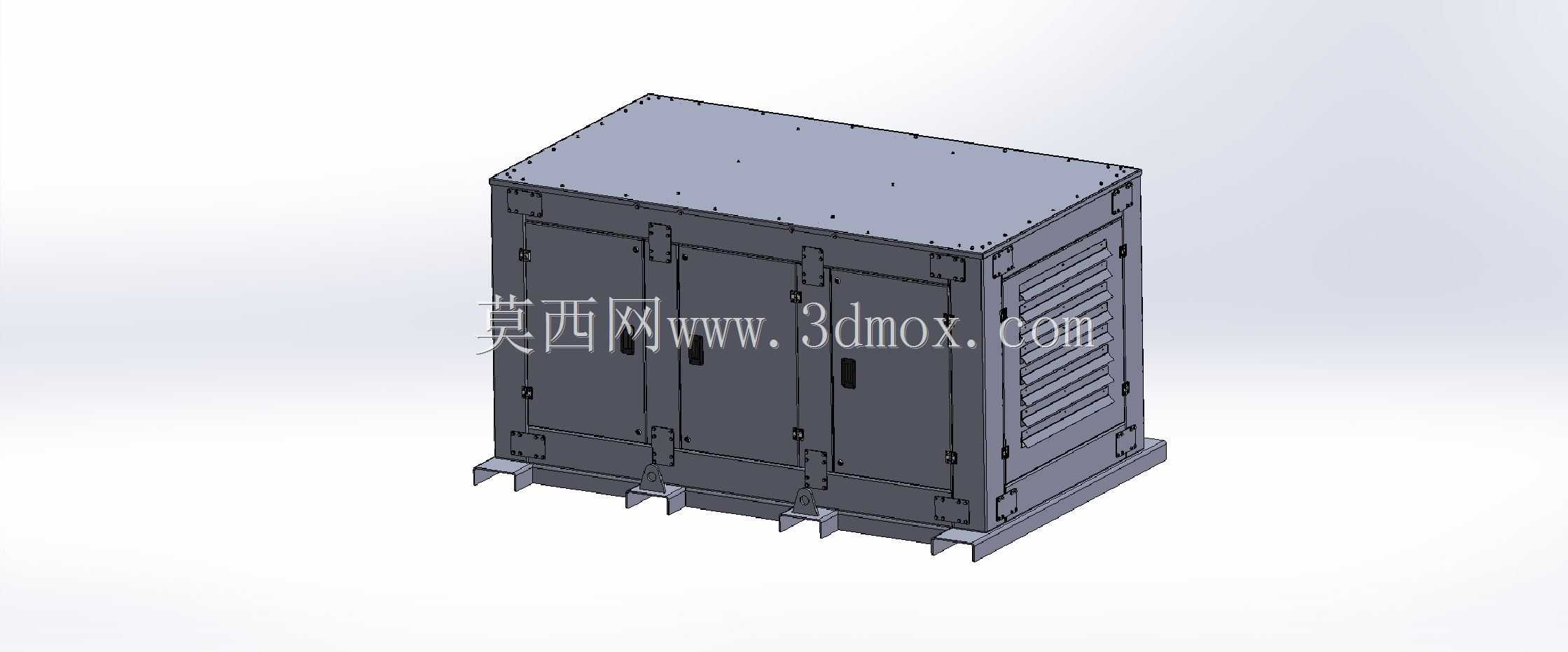

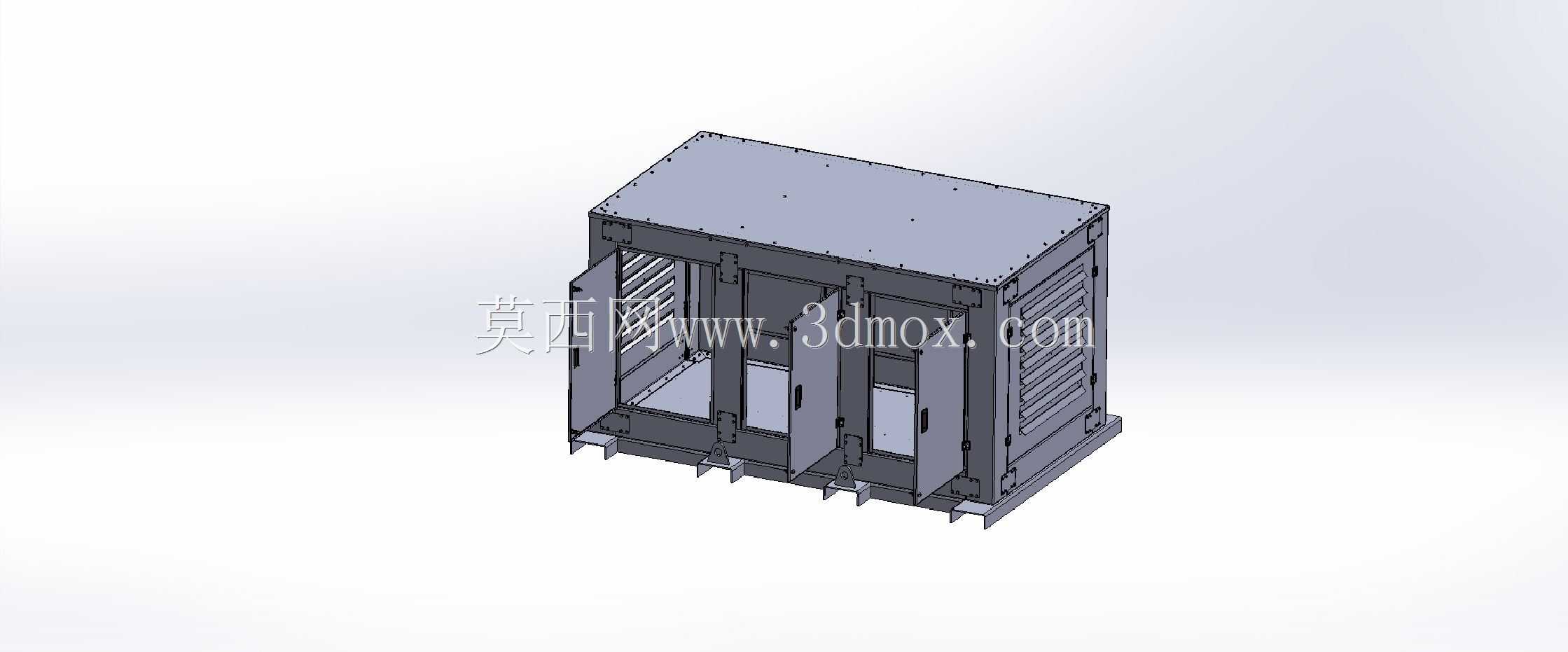

　　柜体的主体框架采用等边角钢或者折弯槽钢拼焊而成，所有拼接位置都做了满焊后打磨处理，框架的形位公差控制在每米长度偏差不超过1毫米，保证后续外蒙皮安装的时候不会出现拼接缝隙不均、门板错位的问题。外蒙皮全部采用冷轧钢板折弯成型，板材厚度根据受力位置做了差异化选择：顶部蒙皮因为要承受户外积雪、落物的冲击，选用2.5毫米厚的钢板，并且做了微坡设计，坡度在3度左右，刚好能让雨水顺着坡向流向柜体后侧，不会在顶部积水渗漏；侧面蒙皮选用1.5毫米厚的钢板，其中非开门的侧面冲制了阵列式的通风百叶，百叶的冲制角度向下倾斜45度，既能保证柜体内外的空气流通，带走内部设备运行产生的热量，又能防止外部的雨水、扬尘顺着通风口直接飘进柜体内部，百叶内侧还预留了安装防尘滤网的卡槽，后期可以根据现场扬尘浓度选择加装不同目数的滤网，不用额外改动柜体结构。柜体正面设置了三扇对开式的检修门，每扇门都采用折弯加强筋结构，门体和框架之间采用暗藏式铰链连接，铰链的承重冗余按照单扇门重量的2.5倍选型，避免长期开关门出现门体下垂、密封失效的问题；门和框架的贴合面四周都粘贴了三元乙丙发泡密封胶条，关门后胶条的压缩量控制在30%左右，既能达到IP54左右的防护等级，又不会因为压缩量过大导致开关门阻力过大。门体上还预留了锁具安装位，可以根据使用场景选择普通机械锁或者电磁锁，满足不同安保等级的需求。

　　从安装边界来看，整个柜体的外形尺寸控制在长2200毫米、宽1400毫米、高1800毫米的范围内，这个尺寸刚好适配标准的货运托盘，运输的时候可以直接用叉车整柜转运，不需要额外拆分；柜体开门后的检修通道预留宽度不小于800毫米，操作人员站在柜前可以直接触及内部所有安装点位，不需要探身进入柜体内部，日常检修、部件更换的操作空间足够。内部还预留了通用安装横梁，横梁上冲制了间距25毫米的模数化安装孔，可以根据内部放置设备的实际尺寸灵活调整安装层的高度，不用在现场重新钻孔焊接，适配不同规格的设备安装需求。

　　在细节处理上，柜体所有的外露棱角都做了R3的圆角折弯处理，避免安装和检修过程中划伤操作人员；所有板材的切割面都做了去毛刺处理，焊接位置全部打磨平整后再做表面喷塑处理，喷塑层厚度控制在60到80微米，具备良好的耐候性和防腐蚀能力，适合在户外或者轻度腐蚀的工业环境中长期使用。顶部的四个角还预留了吊环安装孔，现场吊装的时候可以直接安装标准吊环，不用额外焊接吊点，避免吊装过程中破坏柜体表面的防护层。整个结构没有采用复杂的异形曲面，全部采用常规的钣金折弯和焊接工艺就能完成加工，不需要开模，小批量生产的时候成本可控，加工周期短，而且所有的零部件都具备良好的互换性，后期如果某一块蒙皮或者门体出现磕碰损坏，可以直接单独拆换，不需要整柜报废，降低了后期的维护成本。
