多层堆叠式工业声光警示灯塔结构设计

　　在自动化产线、大型起重设备、物流分拣系统、厂区安防边界等场景中，声光警示装置是传递设备运行状态、风险预警信号的核心交互部件，本次呈现的层叠式LED警示灯塔，正是针对大空间、高噪声工业场景开发的信号传递部件。从实际选型适配角度看，这类警示灯塔常被安装在设备顶部制高点、厂区通道转角、危险作业区域边界，需要在数十米可视范围内清晰传递不同等级的状态信号，同时在高噪声车间环境下提供足够响度的声音提示，避免作业人员因视觉遮挡、环境噪声忽略预警信号。

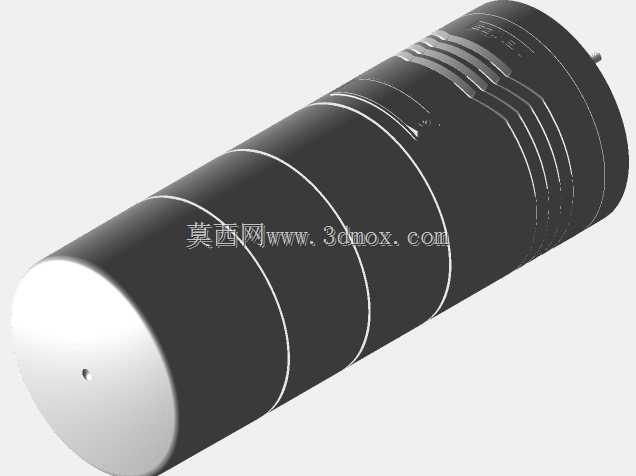

　　这款警示灯塔采用模块化层叠设计思路，单灯体直径为115mm，属于大尺寸警示灯范畴，相比常规70mm直径的小型塔灯，发光面面积提升超过160%，透镜表面采用棱纹漫射结构，可实现360度无视觉死角的信号覆盖，即使在侧方、逆光位置也能清晰识别灯色状态。灯体底座采用阻燃ABS材质注塑成型，表面设计有横向散热筋条，既可以提升长时间点亮工况下的散热效率，也能增强底座结构强度，避免安装、运维过程中受外力磕碰出现壳体开裂。底座侧面预留有标准接线腔与安装固定孔位，支持底部直接螺接安装、侧壁支架安装两种主流固定方式，适配不同设备的安装面结构，安装孔位间距符合通用工业警示件的安装规范，可直接替换同规格传统转灯式警示塔，无需额外改动设备安装面结构。

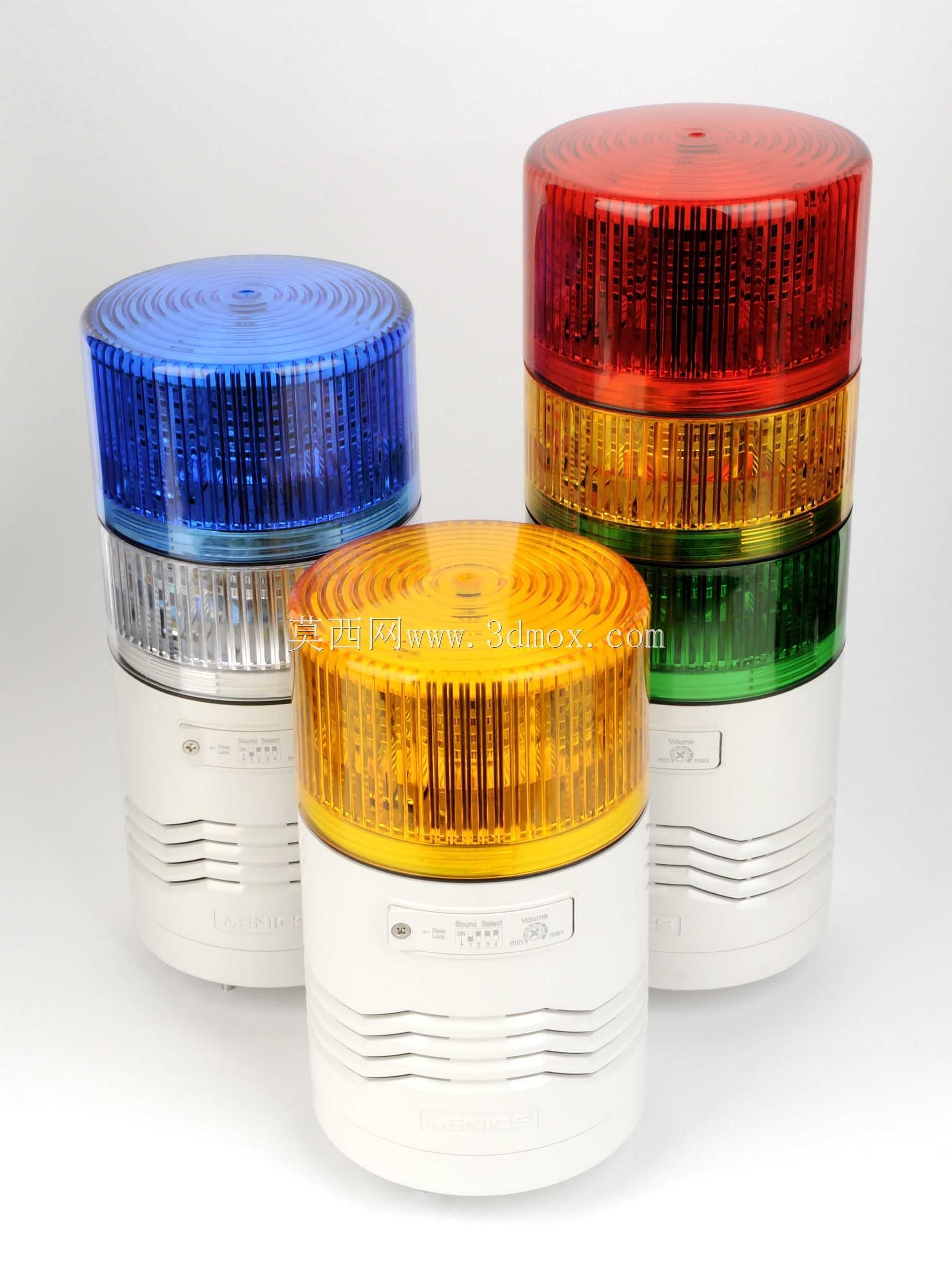

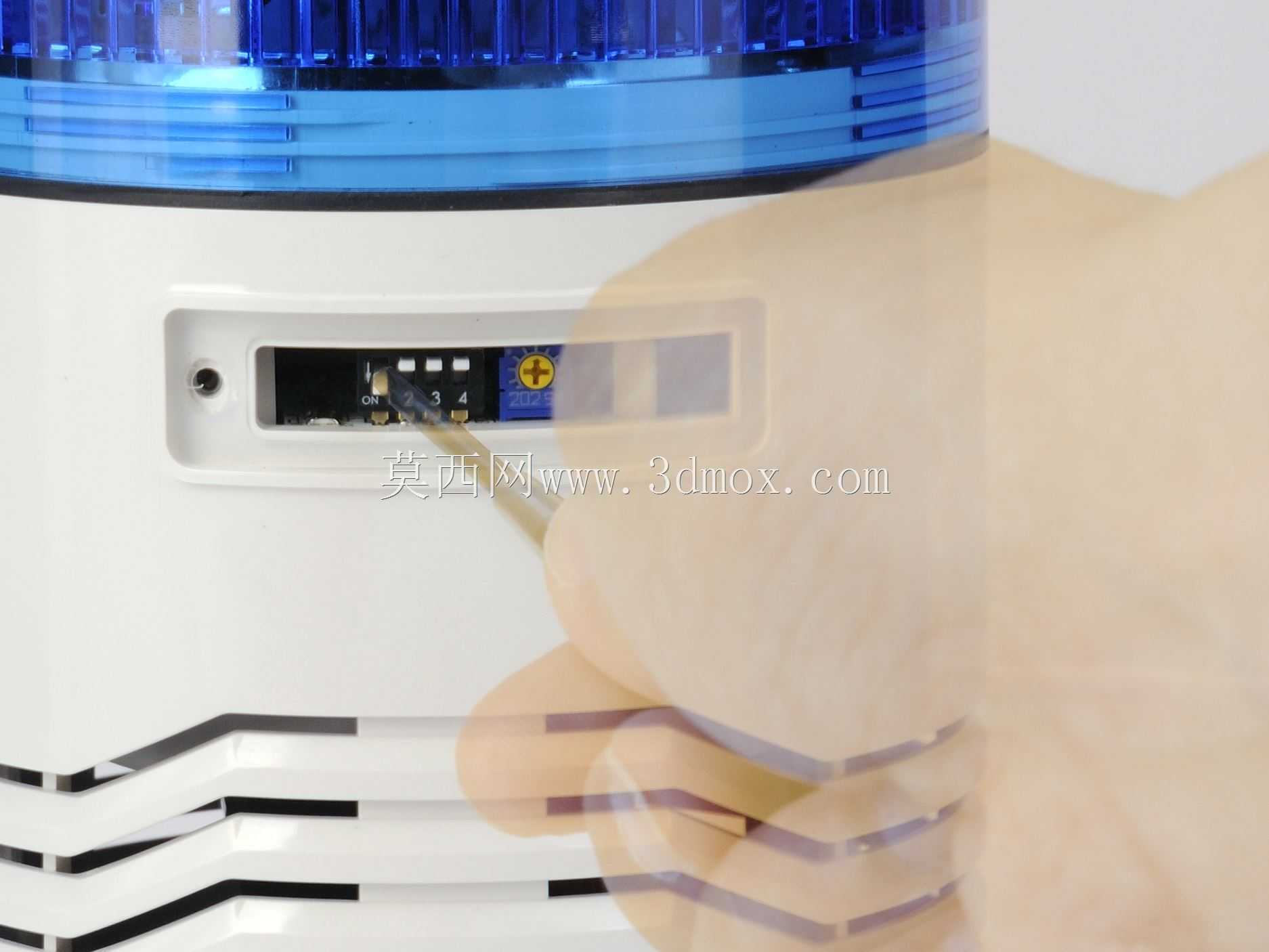

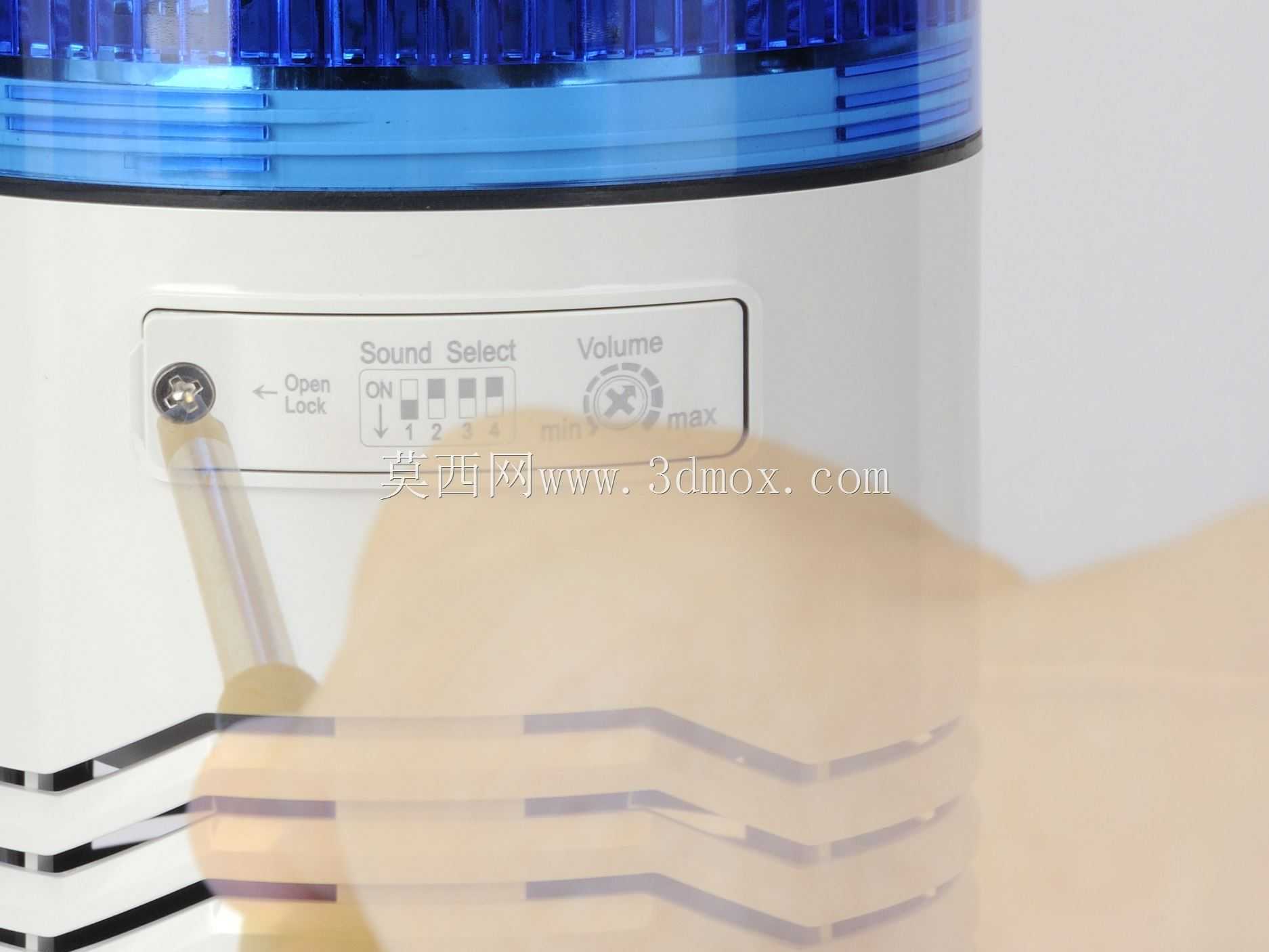

　　功能层面，这款灯塔支持红、黄、绿、蓝多色模块自由堆叠组合，不同颜色对应不同的信号等级：通常红色对应设备故障、紧急停机、危险闯入等最高等级预警，黄色对应设备待机、参数异常、物料即将耗尽等提示类信号，绿色对应设备正常运行、作业允许状态，蓝色可自定义为特殊工艺提示、人员呼叫等专属信号，用户可根据实际产线的信号定义需求增减灯层数量，无需更换整套底座。声音模块内置9种可切换的警示音调，覆盖持续蜂鸣、断续蜂鸣、语音提示前置音等不同场景需求，内置扬声器额定功率25W，在1米距离下声压级可达110dB，同时支持音量调节，可根据车间环境噪声大小调整输出响度，避免过度噪声污染，也能保证高噪声工况下的提示有效性，蜂鸣器模块采用40mm标准动圈式发声单元，更换维护无需拆解灯层结构，直接从底座侧方即可完成备件替换。

　　从结构设计细节来看，灯层之间采用旋转卡扣式连接结构，每层灯体都带有独立的密封胶圈，整体防护等级可达IP65，能够适应车间多粉尘、偶尔有切削液飞溅的工况，也可直接用于户外厂区设备的状态提示，无需额外加装防雨外罩。透镜部分采用抗UV聚碳酸酯材质，长期在户外紫外线照射下不会出现发黄、透光率下降的问题，LED光源采用贴片式排布在灯层中部的铝基板上，配合棱纹透镜将光线均匀打散，不会出现局部亮斑、暗区的问题，光源额定工作寿命可达5万小时以上，远高于传统旋转式警示灯的灯泡寿命，大幅降低运维更换频次。接线部分采用插拔式端子排，不同灯层的供电、信号线路独立走线，不会出现信号串扰问题，支持NPN、PNP两种通用工控信号触发方式，可直接对接PLC、继电器控制回路，无需额外加装信号转换模块。

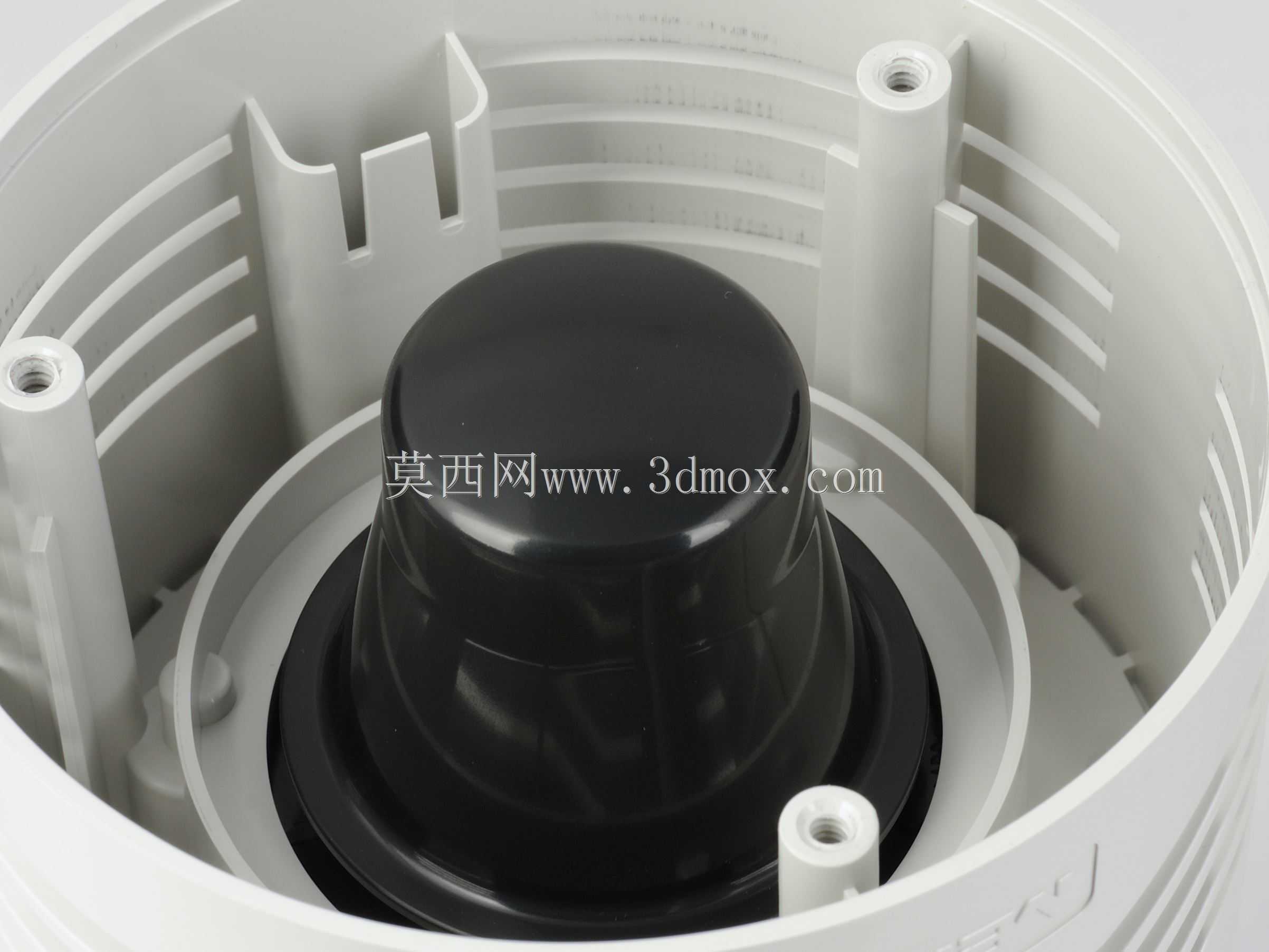

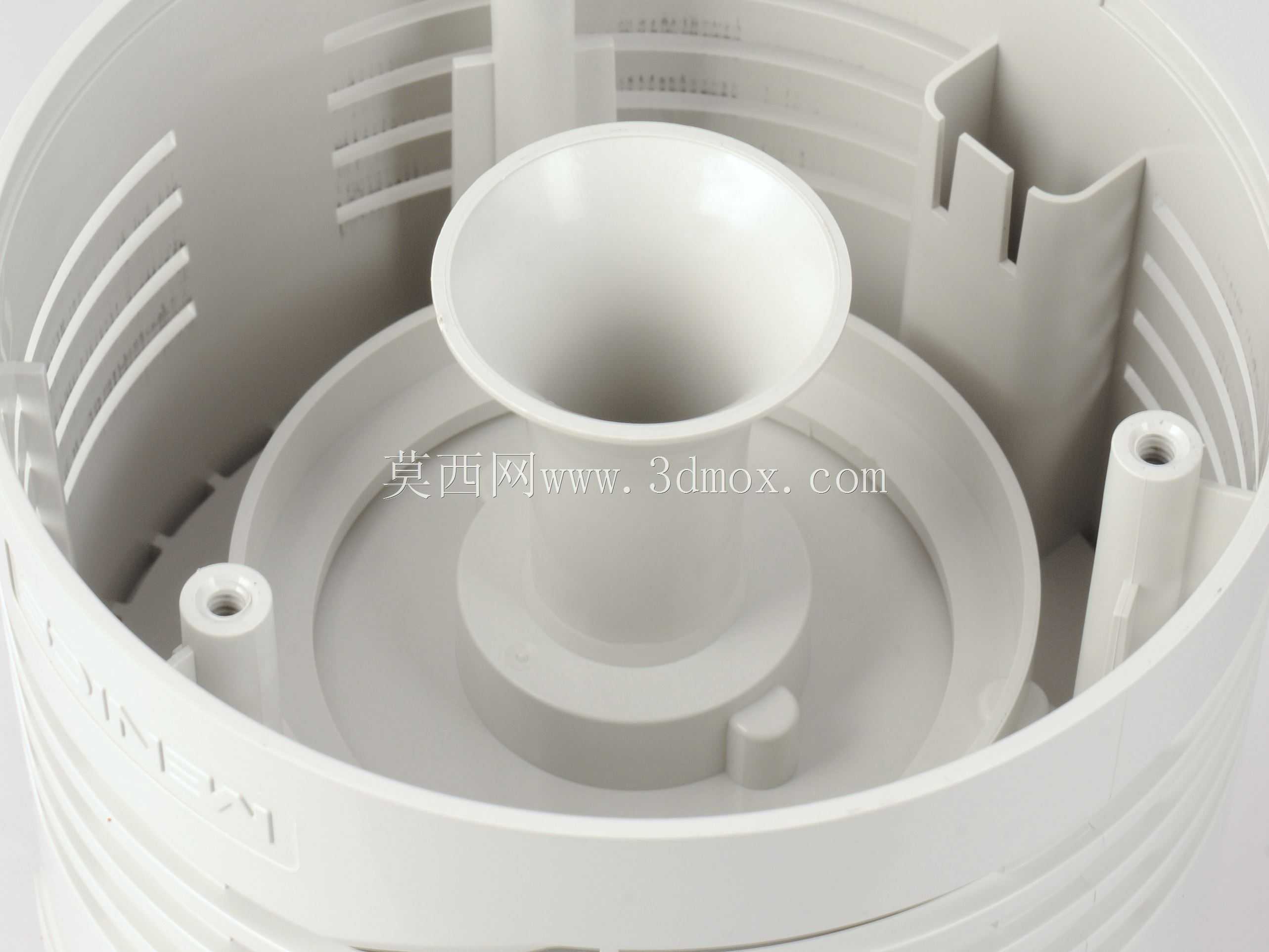

　　在实际建模过程中，需要重点关注灯层堆叠后的整体高度边界，不同层数组合下的整体重心位置，避免安装在振动较大的设备上时出现共振晃动；底座安装孔的沉头深度需要匹配标准M6安装螺栓的头部尺寸，保证安装后螺栓头不会突出底座平面影响接线；棱纹透镜的壁厚要保持均匀，避免注塑生产时出现缩痕、透光不均的问题；发声模块的出声孔需要做倾斜向下的设计，避免粉尘、液体直接进入腔体内部，同时要保证出声面积足够，不会因壳体结构遮挡降低声压输出。这类警示灯塔的结构设计看似简单，实则需要兼顾光学扩散效果、声学传播效率、密封防护性能、安装适配性等多维度的工程需求，每一处结构细节都对应实际工况下的使用痛点，比如底座的散热筋不仅是结构加强，更是因为LED长时间点亮会产生热量，若热量堆积在底座内部会加速电子元件老化，通过筋条增加与空气的接触面积，可将内部工作温度降低8-10℃，有效提升整体使用寿命。
