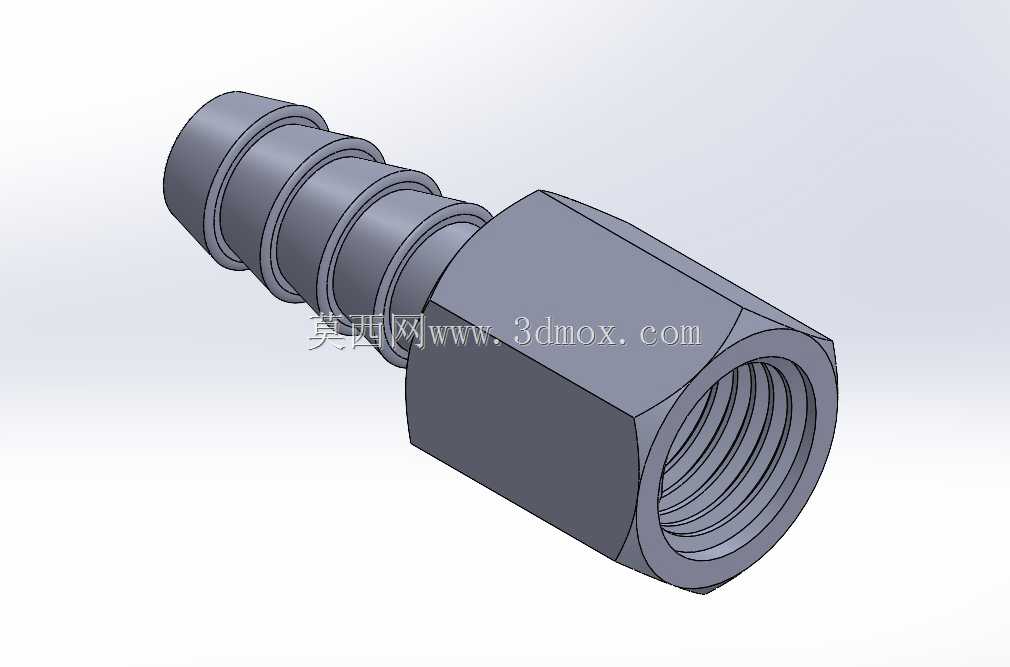

1/4内螺纹宝塔式软管接头结构

　　在气动控制回路、低压流体输送管路、小型设备润滑系统的现场布管作业里，这类一端为内螺纹、一端为宝塔插杆的接头是出镜率极高的连接件，很多刚入行的装配工容易把它和外螺纹宝塔接头搞混，实际上二者的适配场景有明确区分：内螺纹端直接对接带外螺纹的阀块出油口、气缸气口、设备本体预留的接口，不需要额外搭配内丝转接头，能减少管路的连接节点，降低泄漏风险。从结构设计逻辑来看，接头的内螺纹端采用六角外形，是为了适配常规开口扳手、活动扳手的拧紧作业，六角的对边尺寸按照1/4管螺纹的标准工装尺寸匹配，拧紧时不会出现打滑、棱角崩损的问题，内螺纹的牙型严格遵循55度密封管螺纹的参数设计，牙顶和牙底的圆弧过渡能保证和外螺纹件旋合时的贴合度，日常低压工况下缠绕3-4圈生料带即可实现可靠密封，不需要额外加装密封垫片，减少装配的零件数量。宝塔端的多道环形凸棱设计是整个接头的核心功能结构，凸棱的外径比适配的1/4规格软管内径大0.8-1.2mm，装配时把软管套到插杆根部后，凸棱会嵌入软管内壁形成多道密封线，哪怕管路内存在0.6-1.0MPa的瞬时压力波动，软管也不会从接头上崩脱；凸棱之间的凹槽是预留的卡箍安装位置，现场如果是长期固定布管，在最靠近六角端的第一道凸棱后方加装喉箍锁紧，能进一步提升连接可靠性，避免设备运行振动导致软管松脱。

　　做三维建模的时候，这个零件的建模难点其实在几个容易被忽略的细节：首先是内螺纹和六角头的衔接位置，要做0.5mm的倒角过渡，既可以去除机加工后的锐边，避免装配时割伤操作人员的手指，也能引导外螺纹件顺利旋入，不会出现螺纹错牙的问题；其次是宝塔插杆和六角头的衔接位置，要做R1的圆弧过渡，避免应力集中——很多现场使用的接头断裂失效，都是因为这个位置是直角结构，设备长期振动下应力集中导致根部开裂，圆弧过渡能把这个位置的应力分散30%以上，大幅提升接头的抗疲劳寿命；最后是宝塔插杆的末端，要做15度的导入倒角，长度大概2mm，现场装配软管的时候不需要借助扩张工具，稍微用力就能把软管套到插杆上，提升装配效率。从安装边界来看，这个接头的六角头轴向长度控制在12mm以内，插杆总长度在28mm左右，整体径向最大尺寸就是六角头的对边尺寸14mm，在设备内部管路排布密集的区域，比如阀岛周边、小型液压站的阀组安装面，这个尺寸不会和相邻的接头、管路产生干涉，不需要额外预留过大的安装空间；内螺纹的有效旋合长度是8mm，完全满足1/4管螺纹的密封旋合要求，不会因为旋合长度不足导致螺纹脱开或者密封失效。

　　实际工况使用中，这类接头适配的软管材质包含PU气管、PVC软管、耐油橡胶管，不同材质的软管和凸棱的贴合度有差异：PU气管弹性好，套入后自身的回弹力就能和凸棱紧密贴合，低压气动场景甚至可以不用装喉箍；耐油橡胶管硬度稍高，套入后必须加装喉箍锁紧，否则油温升高后橡胶软化，容易出现松脱泄漏。建模时还要注意内螺纹的收尾位置，不能把螺纹直接做到六角头的最外端面，要留1.5mm的光孔止口，一方面是机加工时的退刀空间，另一方面也能在旋合外螺纹件时起到定位作用，避免外螺纹件拧过头顶到接头内部的台阶面，导致螺纹损伤。

　　很多新手建模时会把宝塔凸棱做成等直径的结构，实际上从靠近六角端的第一道凸棱到最末端的凸棱，直径要做0.3mm左右的递减，最末端的凸棱直径最小，这样软管套入的时候是逐步被撑涨，不会出现末端阻力过大导致软管弯折的问题，也能降低装配时的插入力。这个接头的内部通径是4mm，和1/4规格管路的通径完全匹配，不会出现通径缩径导致的流体阻力增大问题，在输送低压润滑油、压缩空气、常温清水的场景下，通径的流量能满足单支路的供液、供气需求，不会因为接头本身的结构导致管路压力损失过大。
