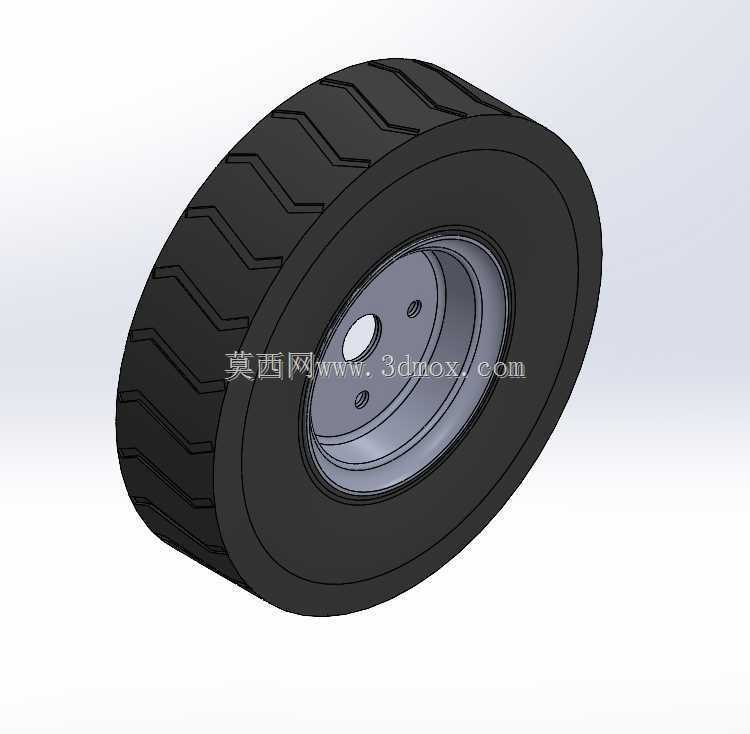

该行走轮总成采用实心橡胶胎体与金属轮辋组合结构,主要面向厂内搬运车辆、升降平台、牵引拖车、工程机械辅助支撑以及固定式移动设备的行走部位。与充气轮胎相比,实心结构在尖锐金属屑、焊渣、碎石和油污较多的车间环境中更具适应性,能够避免爆胎、慢撒气和频繁补气带来的停机问题,适合低速、高载荷、连续作业的工况。
胎面外侧设计有连续块状花纹,花纹沟槽沿圆周方向交错布置,作用不是追求高速路面的排水性能,而是在水泥地面、沥青路面和钢板通道上增加接触边缘,改善起步、制动和转向时的抓附能力。沟槽同时为胎面提供变形空间,使轮子经过焊缝、轨道接缝或小型障碍物时能够产生局部缓冲,降低刚性冲击直接传递到轮辋和车架。胎侧保留较厚的橡胶层,可承受侧向挤压,在车辆靠近平齐工位、导轨或墙柱时减少胎体开裂风险。
轮辋部分为对合式金属结构,中心设置轴孔,周边分布螺栓孔,用于与车轴、轮毂法兰或驱动桥输出端连接。建模时需要重点控制轴孔与轮胎回转中心的同轴度,若中心偏移,车辆直行时会产生周期性跳动,转向机构也会承受附加载荷。轮辋外缘与橡胶内圈采用包容式配合,金属轮缘对胎体形成径向和轴向约束,传递驱动力时依靠胎体与轮辋之间的抱紧关系,避免轮胎在重载启动或紧急制动时相对滑移。
从安装边界看,该类轮子的选型不能只核对外径,还需要同时确认胎面宽度、轮辋安装孔分布圆、中心孔直径、螺栓规格以及轮体两侧的突出尺寸。胎宽决定接地面积,对地面压强和轮体稳定性影响明显;外径影响整车离地高度、传动比和通过性;安装孔位则决定其能否直接替换现有车桥部件。若用于从动轮,还需预留轴承、挡圈和润滑维护空间;若用于驱动轮,应校核键槽、锁紧螺母或法兰连接面的承载能力。
结构设计上,橡胶胎体承担缓冲、耐磨和接地功能,金属轮辋承担定位、传扭和支撑功能,两者的材料特性差异明显。三维建模时应将胎面花纹、胎侧圆弧、轮辋冲压轮廓、中心孔、螺栓孔及减重孔分别建立清楚,便于后续出工程图、干涉检查和装配验证。轮体装入车架后,还需检查转向极限位置与支架、护板、制动部件之间的间隙,尤其在满载偏转时,胎肩不能与固定件发生摩擦。
在实际应用中,这种轮子常见于短距离、高频次转运场景,其价值在于结构简单、维护点少、承载冗余高。设计人员在选用时应结合单轮载荷、行驶速度、地面条件和安装方式综合判断,而不是单纯按外观尺寸替换。
