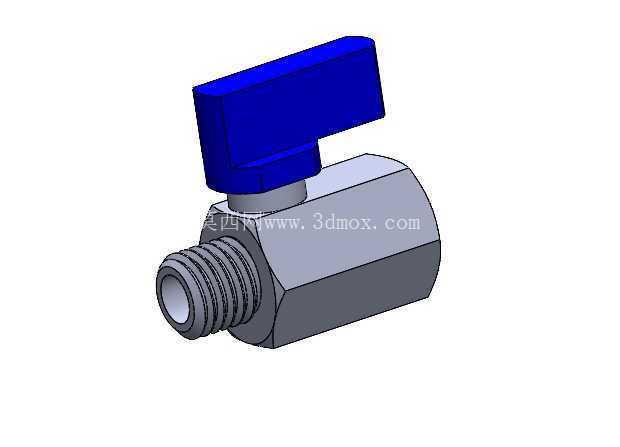

迷你1/4规格内外螺纹连接小型球阀

这款小型球阀的三维结构，完全围绕紧凑型流体管路的通断控制需求搭建，在气动控制回路、小型液压支路、实验台流体管路、家用净水设备管路这类安装空间局促的场景里，这类小通径球阀的适配性远高于常规通径的通用球阀。从实际使用场景来看，1/4规格的连接尺寸刚好匹配常用的8mm、10mm外径气动软管配套的接头，也能适配小型液压系统的低压支路连接，甚至在部分小型化工实验装置的取样管路、冷却循环水支路里，这类迷你球阀都能承担精准的通断控制作用，不会因为阀体尺寸过大挤占周边管路、元器件的安装空间。

从功能特性来看，这款球阀采用一体式手柄驱动结构，蓝色的拨动手柄和阀杆直接嵌合连接，没有额外的转接连接件，转动手柄90度即可实现阀芯的全开、全关切换，操作力矩小，日常使用中不需要借助额外工具，徒手就能完成管路通断操作。阀芯采用常规的浮动球结构，密封面贴合度高，在低压流体工况下能实现可靠密封，不会出现内漏问题；阀体一端采用外螺纹连接结构，外螺纹段加工有标准的管螺纹牙型，能直接拧入带内螺纹的管路接头、设备接口，另一端为内螺纹接口，可对接外螺纹的管路接头，双向的螺纹连接形式让安装适配性更强，不需要额外配置转换接头就能完成多数场景的管路对接。

从设计思路层面拆解，整个阀体采用六角外形的主体结构，并非规则圆柱结构，这种设计的核心考量是安装时的便利性：六角面可以直接适配普通活动扳手、开口扳手的夹持需求，安装拧紧过程中扳手不会打滑，能提供足够的拧紧力矩保证螺纹连接的密封性，同时六角结构的加工工艺性更好，无论是金属棒料切削加工还是热锻成型，都能以较低的加工成本保证外形尺寸精度。手柄部分采用扁平的加长拨杆结构，相比圆形手柄，扁平结构的力臂更长，转动时需要的握持力更小，同时手柄的转动角度有内置的限位结构，转到全开位置时手柄方向和管路流向平行，全关位置时和管路流向垂直，操作人员不需要观察阀芯位置，仅通过手柄朝向就能快速判断阀门的开关状态，避免误操作。

从安装边界和尺寸控制来看，这款迷你球阀的总长度控制在极短的范围内，相比同通径的常规球阀，轴向长度缩短了近三分之一，在排布密集的气动阀岛周边、设备内部狭窄的管路夹层里，这种短尺寸设计能大幅降低管路排布的难度，不会因为阀体长度过长导致管路出现不必要的弯折，减少管路的流阻损失。外螺纹段的长度经过精准控制，拧入对应内螺纹接口后不会出现螺纹过长顶到接口内部密封面的问题，也不会因为螺纹过短导致连接强度不足、密封失效；内螺纹端的加工深度也匹配标准1/4管螺纹的拧入深度，配套接头拧入后能保证足够的螺纹啮合扣数，承受管路内的常规工作压力不会出现脱开、渗漏问题。

在结构细节上，阀杆和阀体的配合位置设置有密封槽，可配套O型密封圈实现阀杆部位的动密封，手柄转动过程中不会出现流体从阀杆位置渗漏的问题；阀体内部的流道采用等径通孔设计，全开状态下的流道通径和连接管路的通径基本一致，不会因为阀体内部的缩径问题增大流阻，影响管路内的流体输送效率。整个模型的结构完全按照实际加工的工艺要求搭建，没有多余的工艺死角，阀体的外表面没有复杂的曲面结构，常规的数控车床、加工中心就能完成全部机加工工序，加工成本可控，适合批量生产应用。
