带翼板4节距输送链条连接接头

　　这款带翼板的链节结构，是大节距输送链条体系里的专用连接附件，在散料输送、重载工位转运、电梯曳引配套这类需要链条兼具传动与承载安装面的场景里应用十分普遍。不同于普通闭式传动用的滚子链节，这个结构直接在链板外侧延伸出带安装孔的翼板，不需要额外加装附件就能直接固定载具、工装板或者梯级踏板，省去了二次改装链节的工序，也避免了后期焊接附件带来的链板变形、应力集中问题。

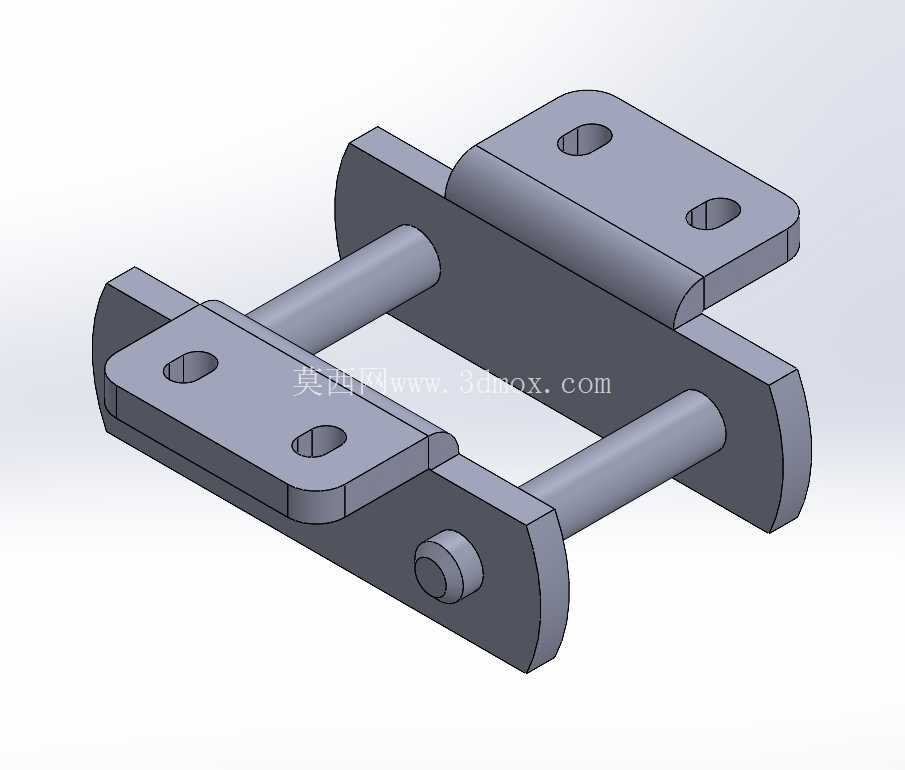

　　从结构设计逻辑来看，两个外链板做了等厚的一体化翼板延伸，翼板上的两个安装孔采用长圆形设计，并非严格的圆孔，这是考虑到现场安装时的孔位公差补偿——当配套安装的载具孔位存在少量加工偏差，或者链条长期运行出现小幅磨损伸长时，长圆孔可以提供一定的调整余量，避免安装时强行对位造成的链节扭曲、额外附加应力。销轴与链板采用过盈压装配合，保证外链节的整体刚性，中间的套筒部分做了等径光轴设计，既可以和配套的内链节套筒形成转动副，也能在部分导向轨道场景里作为滚动支撑面，减少链条运行时的滑动摩擦。

　　安装边界上，翼板的安装面做了铣平处理，保证和被连接件的贴合度，两个安装孔的中心距与对应节距的链条附件安装标准匹配，不需要单独定制配套的连接孔位。链板的端部做了圆弧倒角，一方面是避免运行过程中尖锐边缘剐蹭轨道或者周边设备，另一方面也能减少应力集中，提升链板在反复受拉工况下的疲劳寿命。销轴的两端做了铆接翻边，防止链条运行过程中销轴窜动脱出，相比开口销固定的形式，这种铆接结构在重载、有冲击的输送工况下可靠性更高，不会因为反复振动出现开口销脱落的故障。

　　实际选型使用时，这类带翼板的链节通常作为链条上的间隔安装附件，按照输送载具的安装间距，每隔若干个普通链节安装一个该型接头，不需要整链都使用带翼板结构，能在满足安装需求的前提下控制整体改造成本。翼板的厚度和外链板保持一致，没有做额外的加厚处理，是因为该节距下的链板本身厚度已经能满足对应载荷下的抗弯要求，额外加厚反而会增加链条整体重量，提升运行时的动载荷。在帕拉电梯这类重载扶梯的驱动链条配置里，这类带翼板的链节直接用来连接梯级踏板，翼板的承载面和梯级的安装支架完全贴合，长圆孔的调整量可以补偿梯级安装时的累计误差，保证梯级运行时的平面度，避免出现梯级卡顿、运行异响的问题。

　　在散料输送线场景里，这类翼板上可以直接固定刮板、料斗，不需要在链板上钻孔攻丝，避免破坏链板的整体强度。设计时特意将翼板的安装孔设置在链板受拉的中性层位置，避免安装螺栓的预紧力对链板的受拉强度造成削弱，同时孔边做了沉孔处理，螺栓安装后头部不会突出翼板表面，防止运行过程中剐蹭两侧的导轨护板。整个链节的转动副间隙控制在合理范围，既保证链条绕经链轮时能灵活弯折，不会出现卡滞，也不会因为间隙过大造成运行时的冲击振动，尤其是在启动、制动频繁的输送工况下，合理的间隙能有效降低链轮齿面的冲击磨损，延长整套链条传动系统的使用寿命。
