发动机分体式连杆结构三维数模

这款连杆是往复式动力设备曲柄连杆机构的核心受力构件，主要应用在中小排量内燃发动机、往复式压缩机、柱塞泵等需要将直线往复运动与旋转运动相互转换的设备中，在整机动力传递链路里承担着交变载荷的传导作用，工作过程中需要同时承受活塞端传递来的气体爆发压力、往复运动惯性力以及旋转过程产生的离心载荷，对结构强度、刚度与抗疲劳性能有极高要求。

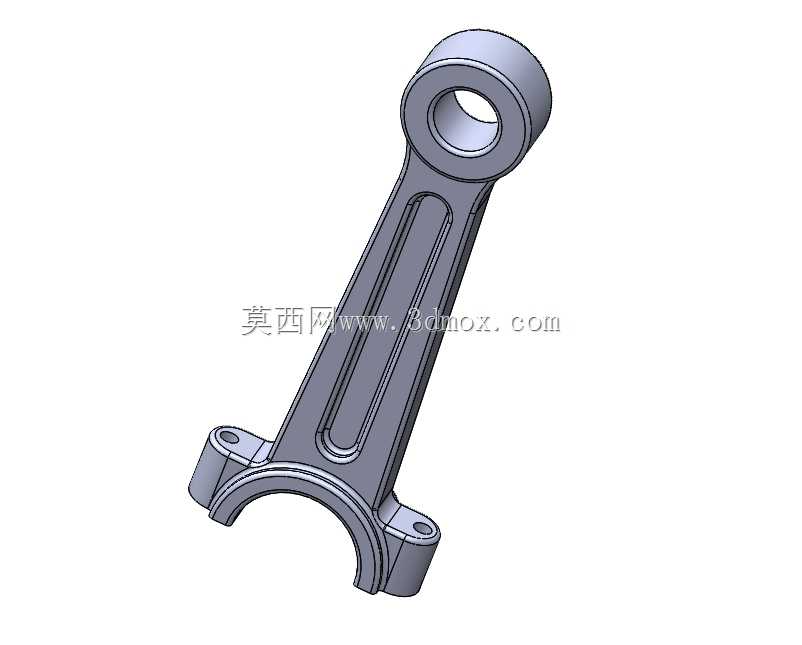

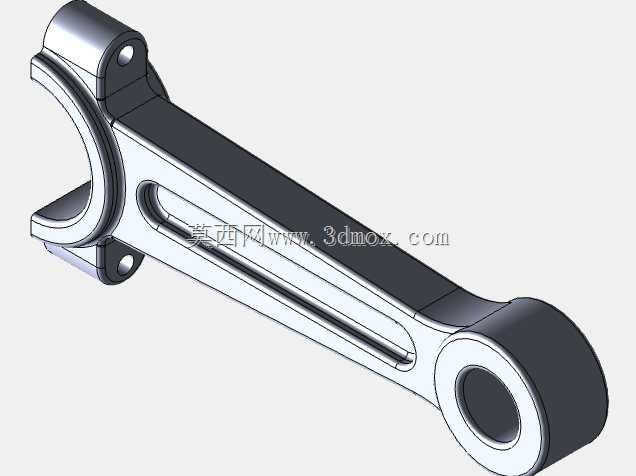

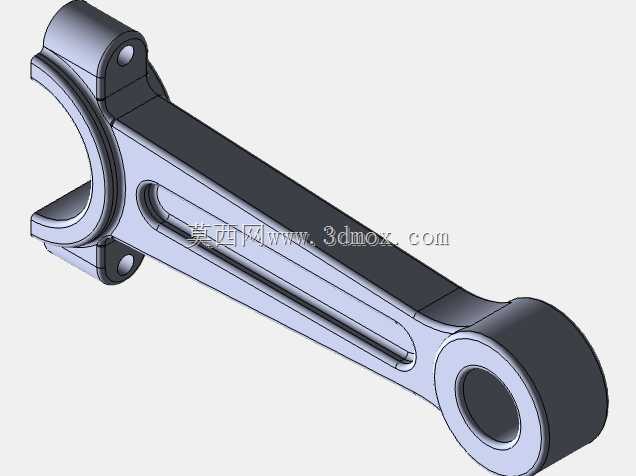

从结构设计来看，该连杆采用分体式大头设计，大头端为半圆剖分结构，配套两个带安装孔的连接耳，通过螺栓可与连杆盖完成锁紧配合，能够直接环抱安装在曲轴的曲柄销上，这种剖分结构既解决了整体式大头无法穿过曲轴主轴颈完成装配的工艺难题，也能在轴瓦磨损后通过调整剖分面垫片或者直接更换轴瓦来恢复配合间隙，降低后期维护成本。小头端为整体式圆环结构，内部可压装铜衬套，工作时通过活塞销与活塞组件完成铰接，衬套的存在能有效降低活塞销与连杆小头的摩擦损耗，延长构件使用寿命。杆身部分采用工字形截面设计，这种截面形式在同等材料用量下能获得最大的截面抗弯模量，在保证杆身纵向抗弯、抗扭刚度的前提下尽可能降低构件自身重量，减少往复运动产生的惯性力，适配高转速工况下的动平衡要求。杆身表面设计有纵向加强凹槽，既可以提升杆身的结构刚度，也能在锻造加工过程中优化金属流线走向，提升构件的整体抗疲劳性能。

从安装边界来看，小头端内孔与活塞销采用过渡配合，压装衬套后内孔的尺寸公差需要控制在H7级别，表面粗糙度达到Ra0.8才能保证衬套压装后不发生松动，同时满足活塞销转动时的润滑要求；大头端剖分面的平面度公差需要控制在0.01mm以内，两个连接耳的螺栓孔位置度公差不超过φ0.02mm，避免装配后连杆盖与杆身结合面出现错位，导致大头内孔失圆，加剧曲柄销与轴瓦的偏磨。大头内孔与曲柄销之间需要预留0.03-0.08mm的配合间隙，保证压力润滑油膜能够稳定形成，避免干摩擦导致的烧瓦故障。

在实际应用场景中，这类连杆广泛适配单缸通用汽油机、小型柴油机、微型空气压缩机等设备，在园林机械、小型发电机组、便携空压机、农用植保机械等产品中都能见到同结构构件的应用。设计过程中需要重点核算杆身的最大拉压应力、大头端的张开变形量、小头端的摆动间隙，同时要结合整机的额定转速、最大爆发压力来调整杆身的截面尺寸与过渡圆角大小，所有截面过渡位置都采用大圆弧过渡，避免应力集中导致的疲劳断裂。杆身与大小头的连接位置采用渐变截面过渡，保证力流传递平顺，不会在截面突变位置产生应力集中点。分体式大头的连接耳位置设计有定位止口，装配时能够快速完成连杆盖与杆身的定位，避免螺栓承受额外的剪切载荷，提升连接可靠性。

建模过程中需要重点关注各配合面的形位公差标注、过渡圆角的连续性、剖分面的配合精度，同时要预留出轴瓦、衬套的安装空间，螺栓孔的深度要满足螺栓锁紧时的螺纹啮合长度要求，避免螺纹滑牙导致的连接失效。对于量产场景，该结构适配模锻成型工艺，分型面设置在杆身工字形截面的对称中心位置，能够保证锻造时金属填充饱满，减少后续机加工的余量，降低生产制造成本。
