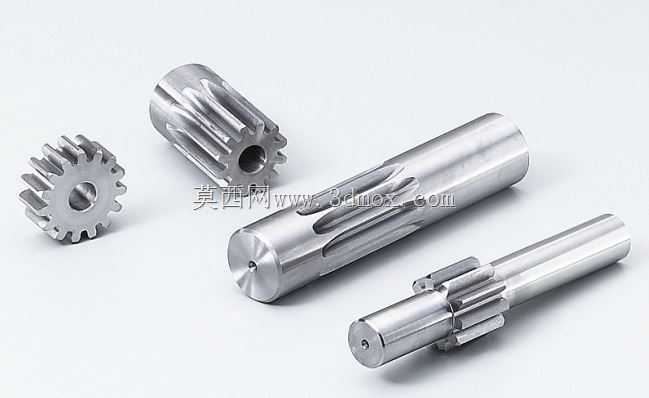

模数2齿数8齿轮轴传动零件结构

　　从结构设计逻辑来看，这款零件的齿部参数匹配模数2、齿数8的啮合要求，齿形经过渐开线修形处理，能在啮合过程中降低齿面接触应力，减少高速转动下的冲击噪音，轴身部分的光轴段做了高精度的外圆磨削，表面粗糙度控制在适合轴承配合的区间，两端的中心孔是加工过程中的工艺基准，能保证外圆、齿部在车削、滚齿、磨削工序里的同轴度要求，避免后续装配时出现轴跳动超差的问题。实际选型使用时，要注意安装边界的匹配，这款零件的轴身直径、齿顶圆尺寸都有明确的公差范围，安装时两端的支撑轴承要贴合轴身的光轴定位段，齿部啮合的中心距要严格按照参数要求调整，保证齿侧间隙在合理范围内，既不能间隙过大导致传动回差明显，也不能间隙过小造成齿面润滑不足、运转卡滞。这类带齿的轴类零件在中小功率传动场景里应用十分广泛，常见于小型自动化输送线的动力传递单元、精密仪器的进给机构、小型阀门的驱动调节组件中，承担着把旋转动力从驱动端平稳传递到执行端的作用，和普通分体式齿轮加光轴的组合相比，一体结构的齿轮轴省去了键连接、轴肩定位的额外装配环节，能在有限的安装空间里实现更高的传动同轴度，减少装配累积误差带来的传动卡顿、齿面偏磨问题。

　　在小型流体控制阀门的驱动结构里，这类齿轮轴常和小模数驱动齿轮配合，把步进电机的旋转扭矩传递到阀杆上，实现阀门开度的精准调节，因为一体结构的刚性更好，在频繁正反转的调节工况下，不会出现分体齿轮和轴之间的键连接松动问题，能长期保持调节精度。在小型输送设备的动力端，这类齿轮轴可以直接作为主动辊的动力输入轴，齿部和减速箱的输出齿轮啮合，轴身直接和输送辊筒配合，省去了额外的联轴器结构，让整个动力单元的结构更紧凑，适合安装空间受限的小型输送线场景。

　　设计这类零件的时候，要充分考虑工况载荷的大小，如果是频繁启停、带冲击载荷的使用场景，齿部和轴身的过渡位置要做圆角处理，避免应力集中导致的轴断裂、齿根崩裂问题，同时轴身的配合面要根据配合类型选择合适的公差带，和轴承配合的位置选基孔制的过渡配合，和传动件配合的位置根据是否需要拆卸选择间隙或者过盈配合。齿部的加工精度要匹配传动速度要求，高速运转的场景下齿向公差、齿形公差要选更高的精度等级，低速重载的场景则可以适当放宽精度要求，优先保证齿面的硬度和强度，通过表面淬火处理提升齿面耐磨性，延长零件的使用寿命。实际装配过程中，要注意齿面的润滑防护，开式传动场景要定期涂抹润滑脂，闭式传动箱里要保证润滑油位能浸没齿部，避免干磨导致的齿面快速磨损。

　　这款齿轮轴的轴身长度、齿部位置都是经过匹配设计的，齿部距离轴端的位置刚好对应啮合齿轮的安装位置，安装时不需要额外调整轴的轴向位置，只要把两端的轴承座固定到位，就能保证齿部的正确啮合，减少现场安装调试的工作量。在精密仪器的进给机构里，这类小模数齿轮轴的传动回差可以控制在很小的范围内，能实现微米级的进给精度，满足精密检测、精密加工设备的传动要求，因为一体结构的传动间隙更小，相比分体装配的齿轮轴组件，传动刚性更好，在进给负载变化的时候不会出现明显的位置偏移，保证进给动作的准确性。
