锥齿轮啮合传动副结构设计

　　这套锥齿轮传动副主要用于相交轴之间的旋转运动与扭矩传递，常见于差速器、机床分度机构、农业机械传动箱、工业减速器输入输出端等需要改变传动轴线方向的工况场景，可实现两轴呈90度交错布置时的动力传输，适配中低速、中等载荷的传动需求，在轻工机械、输送设备、小型动力头的传动链路中应用十分广泛。从结构设计逻辑来看，这套锥齿轮采用等顶隙收缩齿设计，齿顶间隙沿齿长方向保持恒定值，可避免轮齿啮合时发生齿顶干涉，同时提升轮齿的抗弯强度，齿向修形量经过匹配计算，可补偿安装误差与承载后的轴系变形，保证啮合接触区落在齿面中部，减少偏载带来的齿面磨损与点蚀风险。

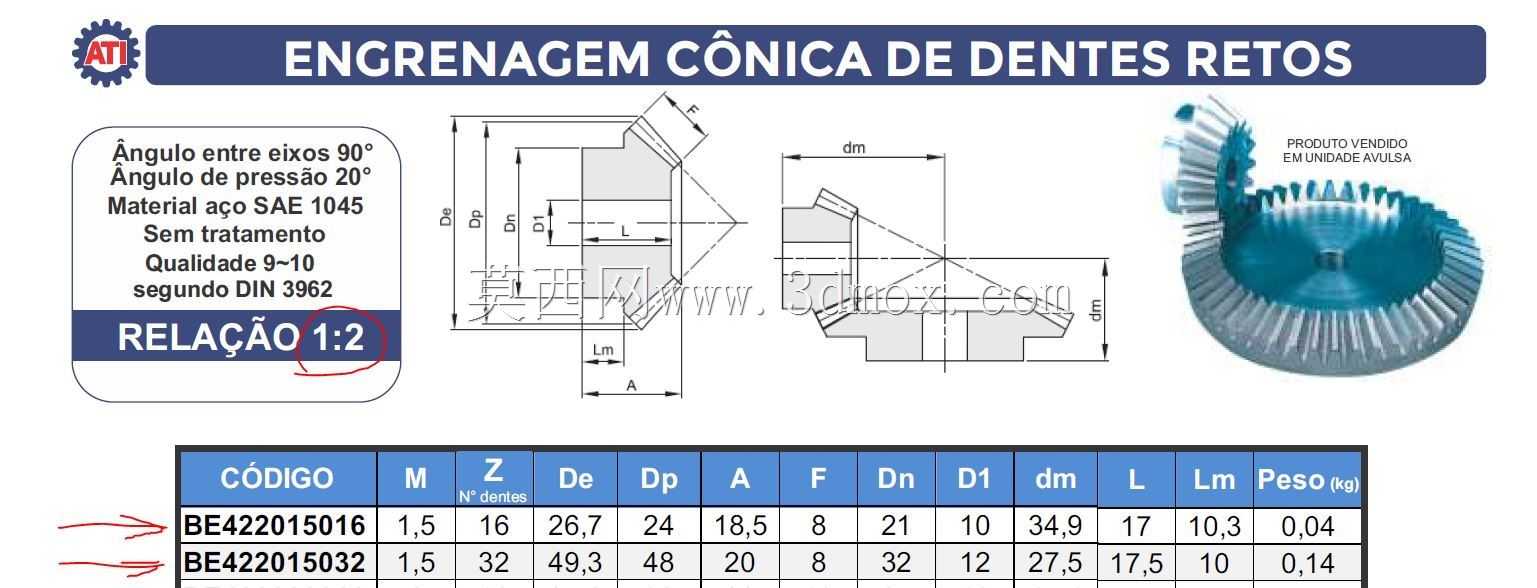

　　大轮与小轮的齿数比为2:1，可实现2倍的减速增扭效果，传动过程中啮合重合度约为1.2，可保证传动平稳性，降低啮合冲击与运转噪声。从安装边界来看，小轮采用轴齿轮一体化结构，内孔为通孔设计，可通过平键与输入轴连接，轴伸端的定位轴肩尺寸与轴承内圈适配，可直接配对角接触球轴承实现轴向与径向定位，安装时需保证小轮的节锥顶点与大轮的节锥顶点完全重合，否则会出现接触区偏移、传动卡滞的问题。大轮为盘式结构，中心内孔可通过键连接安装在输出轴上，背面的定位止口可与输出轴的轴肩贴合，实现轴向定位，轮缘厚度经过强度校核，可承受额定载荷下的弯曲应力，轮毂长度满足与轴配合的长度要求，可传递足够的扭矩而不发生配合面打滑。

　　齿面的粗糙度要求控制在Ra1.6以内，可减少啮合时的摩擦损耗，提升传动效率，齿部经过调质处理后表面淬火，硬度可达HRC45-50，兼顾芯部韧性与表面耐磨性，可满足长期运转的使用寿命要求。在实际装配调试时，需要通过调整垫片厚度来控制两轮的安装距，保证齿侧间隙在0.1-0.2mm之间，侧隙过小会导致运转时轮齿发热卡滞，侧隙过大则会引发换向冲击，影响传动精度。这套传动副的外形结构紧凑，可在有限的安装空间内实现轴线转向与扭矩传递，相比圆柱齿轮传动，不需要额外加装转向换向机构，可有效缩减传动箱的整体体积与重量，在对安装空间有严格限制的小型设备中优势明显。

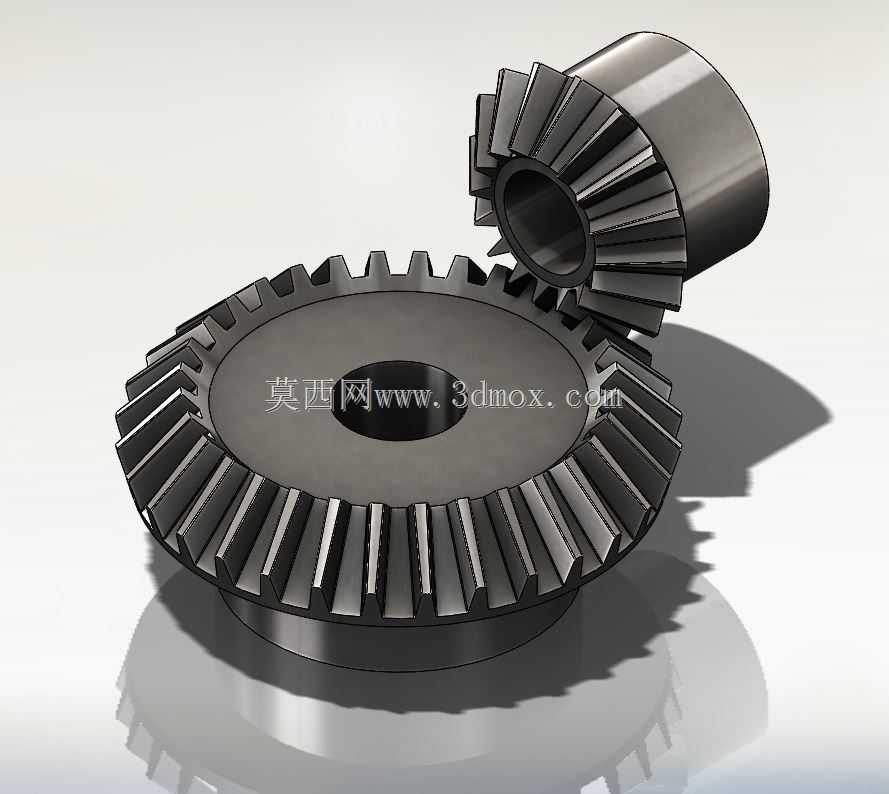

　　建模过程中严格按照锥齿轮的啮合原理生成齿廓曲面，保证齿形的准确性，可直接用于运动仿真、干涉检查以及后续的工程图生成，也可作为传动系统设计的参考组件，直接导入到整体设备的装配体中进行轴系匹配与布局校核。
