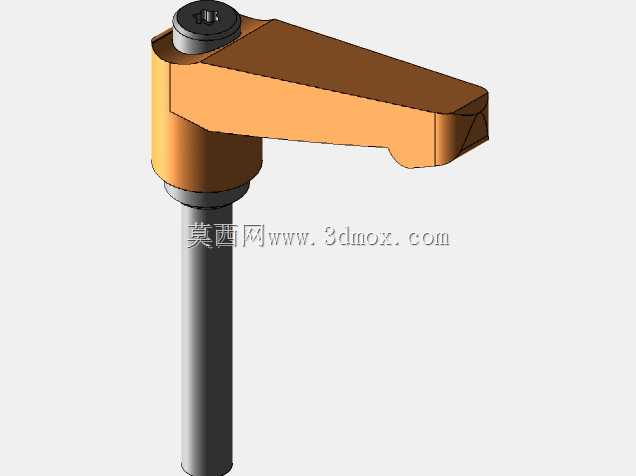

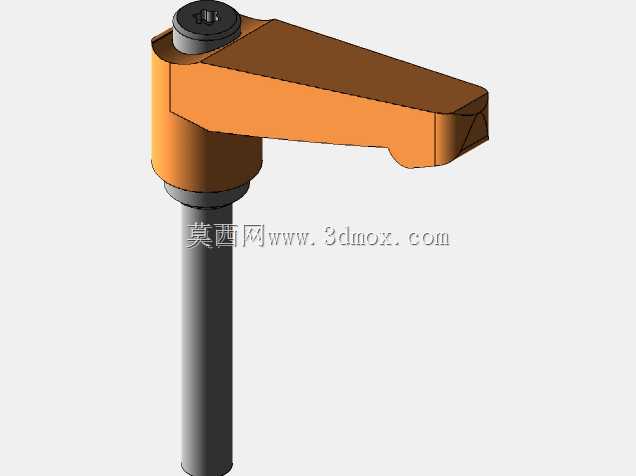

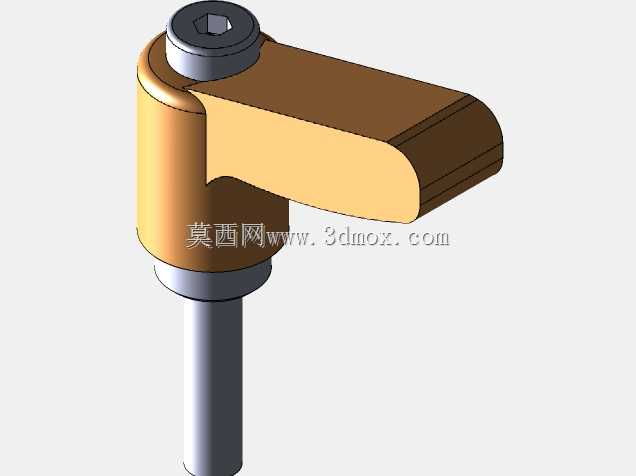

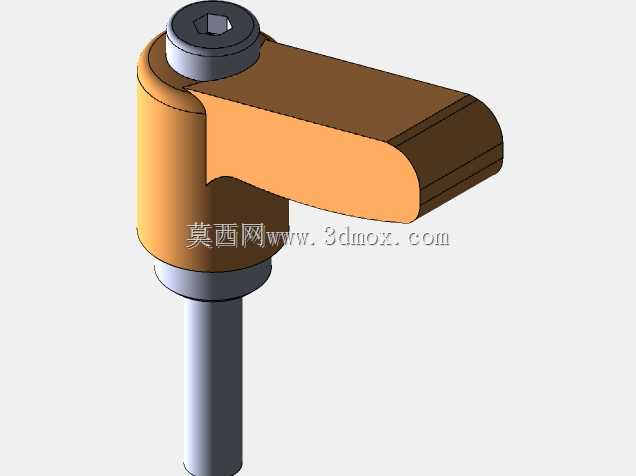

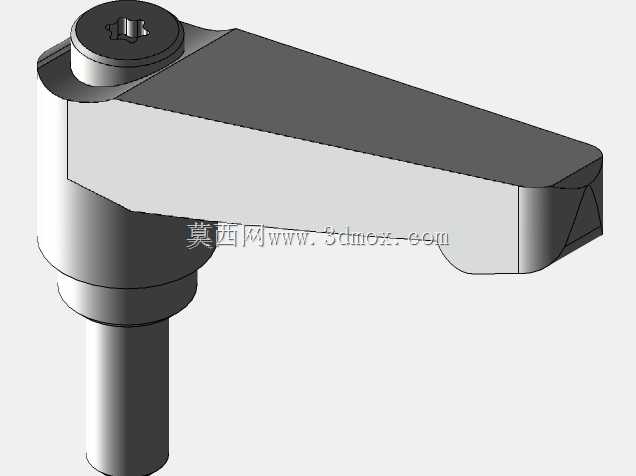

CLDMC5-20-M型快锁式偏心迷你夹具

这款小型偏心锁紧夹具，核心应用场景集中在空间受限的工装定位、小型检测治具、精密装配工位的快速压紧环节，在电子元器件组装、小型注塑件水口切除治具、实验室样件固定台这类操作空间狭窄、需要频繁拆装工件的场景下适配性极强，相比传统的螺栓压紧、台钳夹持结构，它不需要借助额外扳手工具，单指扳动压杆即可完成锁紧与释放动作，单工位操作耗时能压缩到1秒以内，能大幅提升小批量多批次的装夹效率。

从功能特性来看，它采用偏心凸轮锁紧原理，压杆与销轴之间通过偏心结构实现行程自锁，锁紧状态下不会因为工位振动、工件受力反冲出现松脱，锁紧力可以通过销轴端部的内六角螺纹结构微调，适配不同厚度的被夹持工件，压杆的握持端做了圆弧过渡处理，手动操作时不会出现硌手的问题，接触工件的销轴端面做了平端处理，不会在被夹持工件表面留下压痕，适合对表面质量要求较高的有色金属件、塑料件的装夹作业。

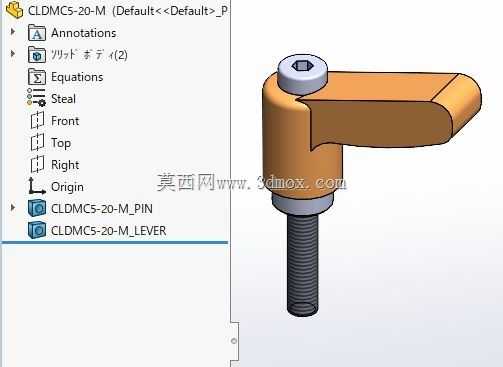

设计思路上，整体结构做了最大程度的集成化处理，整个夹具仅分为销轴、偏心压杆两个核心零件，没有多余的弹性元件、连接紧固件，零件数量少意味着故障率极低，日常维护只需要定期在偏心转动面涂抹少量润滑脂即可，不需要拆解更换易损件。压杆的外形做了切边优化，扳动到锁紧位置时，压杆的下平面与安装基准面保持平行，不会出现突出的棱角干涉周边的操作空间，销轴部分采用标准细牙螺纹结构，可以直接适配现有工装台面上的标准螺纹孔，不需要额外加工定制安装位，替换现有同规格的压紧螺栓时不需要改动原有工装的结构，改造成本极低。

从安装边界尺寸来看，销轴部分的螺纹规格适配M6标准螺纹孔，锁紧状态下夹具整体突出安装面的高度不到30mm，压杆的有效回转半径控制在20mm区间内，安装时只需要在工装台面上预留直径7mm的通孔或者对应规格的螺纹孔即可，不需要额外的沉孔、避让槽加工，相邻两个夹具的最小安装间距可以控制在25mm以内，在密集排布的多工位治具上也能灵活布置。销轴的有效锁紧行程在5mm范围内，可以覆盖绝大多数小型工件的装夹厚度差，不需要额外加装垫片调整高度，偏心结构的锁紧死点位置做了角度优化，扳动到锁紧位置时压杆会有明显的到位触感，操作人员不需要目视确认就能判断是否锁紧到位，在视线受限的设备内部装夹场景下也能可靠操作。

实际使用过程中，这类迷你夹具的受力方向需要沿着销轴轴向布置，侧向受力不能超过额定锁紧力的30%，避免偏心结构出现偏磨导致锁紧失效，安装时销轴的螺纹旋合深度需要保证不小于8mm，避免锁紧时螺纹受力过大出现滑牙。相比大型的气动压紧夹具，它不需要外接气源、电路，完全依靠手动机械结构实现锁紧，在没有动力源的户外检修工位、便携治具上也能独立使用，整体重量不到50g，安装在便携工装、移动检测设备上不会带来额外的负重负担。压杆部分的外形做了等强度优化，在保证扳动强度的前提下尽可能缩减了截面尺寸，既减少了材料占用，也避免了操作时与周边工件、工具发生磕碰，销轴的端部做了倒角导向处理，穿入安装孔时可以快速对位，不需要反复调整位置就能完成装配。
