光固化3D打印机打印构建承载平台结构

　　光固化增材制造场景中，构建平台是直接决定成型件附着可靠性、打印成功率的核心接触部件，这款适配桌面级光固化设备的构建平台，在结构设计上完全围绕树脂固化过程的受力、剥离、调平三大核心需求展开，没有冗余的装饰性结构，所有几何特征都服务于实际打印工况。从实际使用场景来看，光固化打印过程中，平台需要以恒定压力贴合FEP离型膜，每一层固化完成后抬升时要克服树脂与离型膜的粘附力，带动固化后的树脂层同步抬升，全程不能出现相对滑移，否则会直接导致层错、打印件脱落报废，这就要求平台的安装连接结构具备足够的刚性，不能在反复抬升、剥离的循环载荷下出现松动偏移。

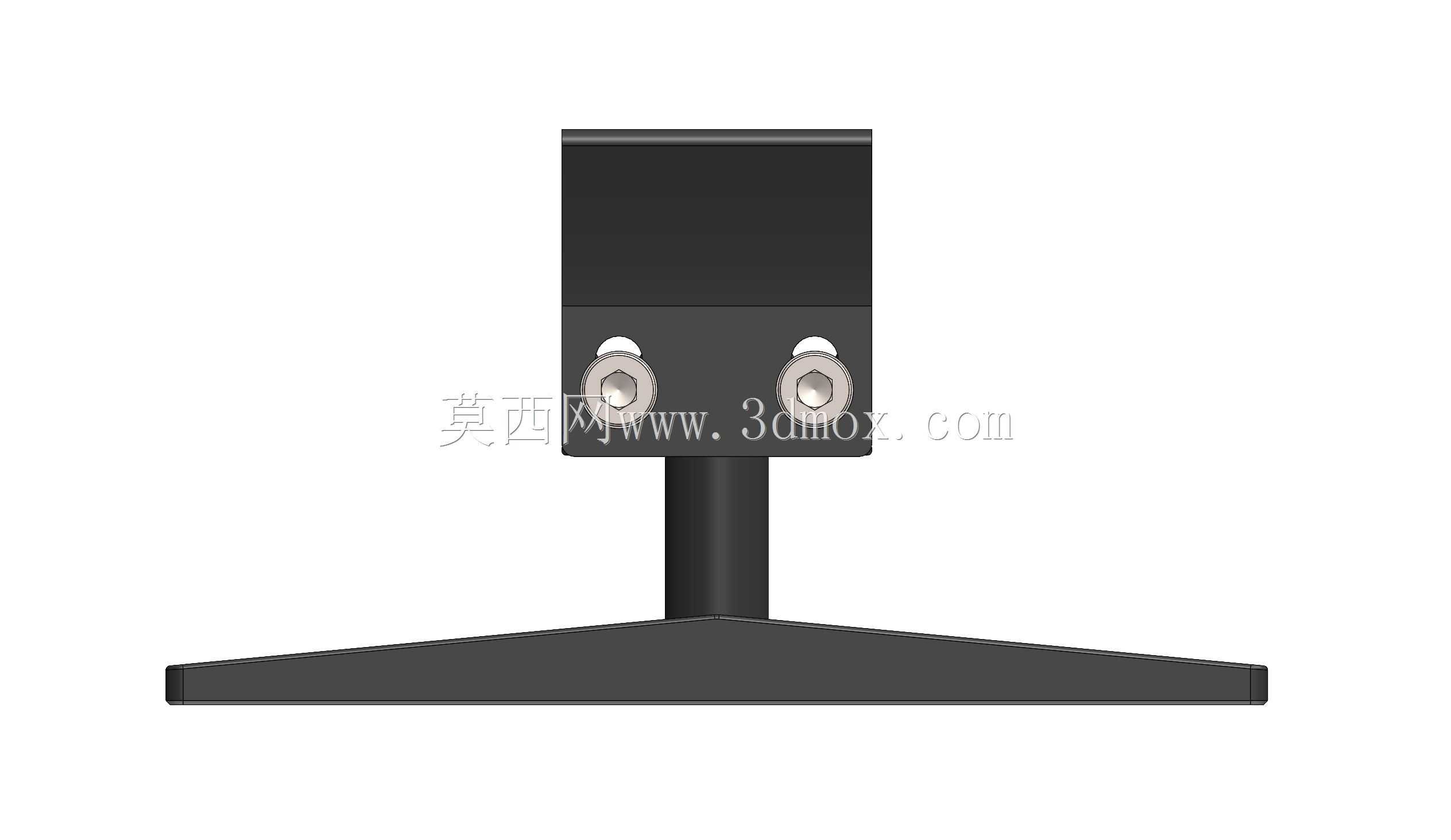

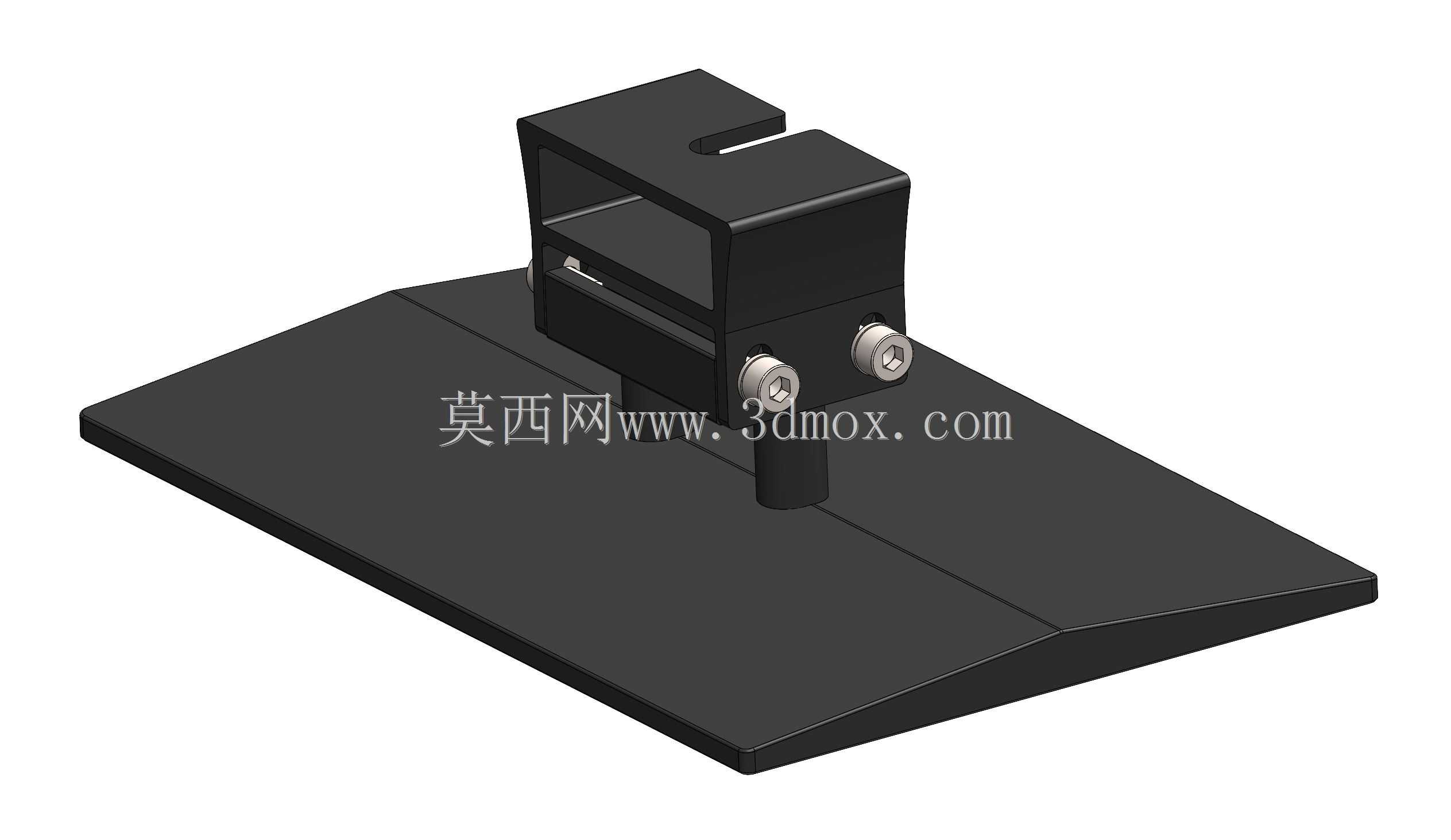

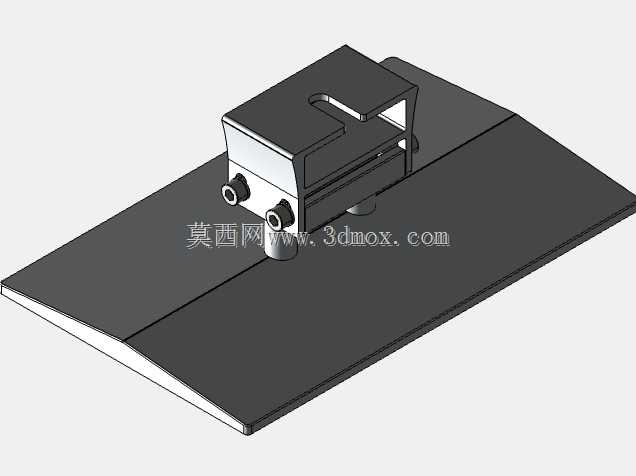

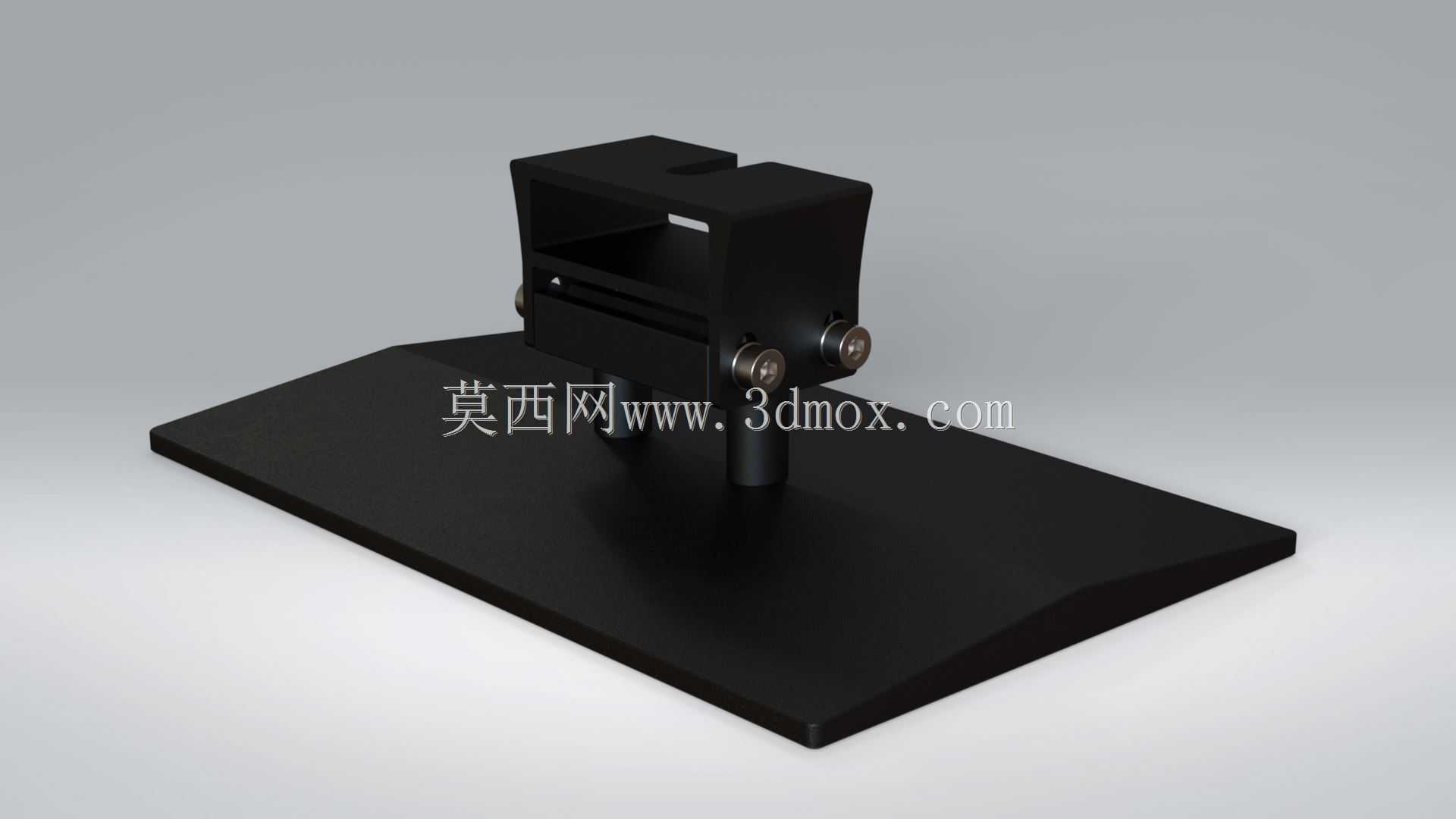

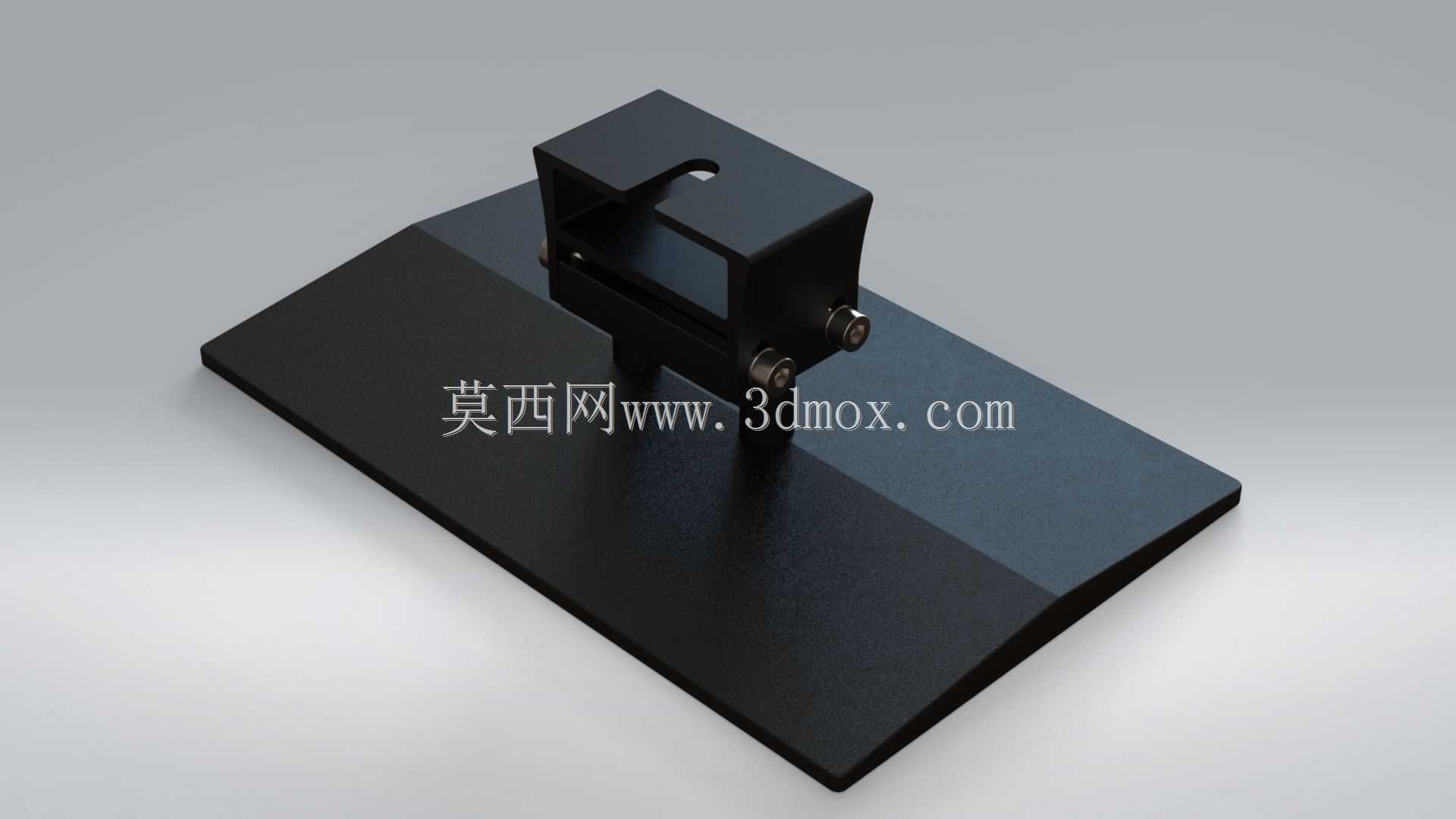

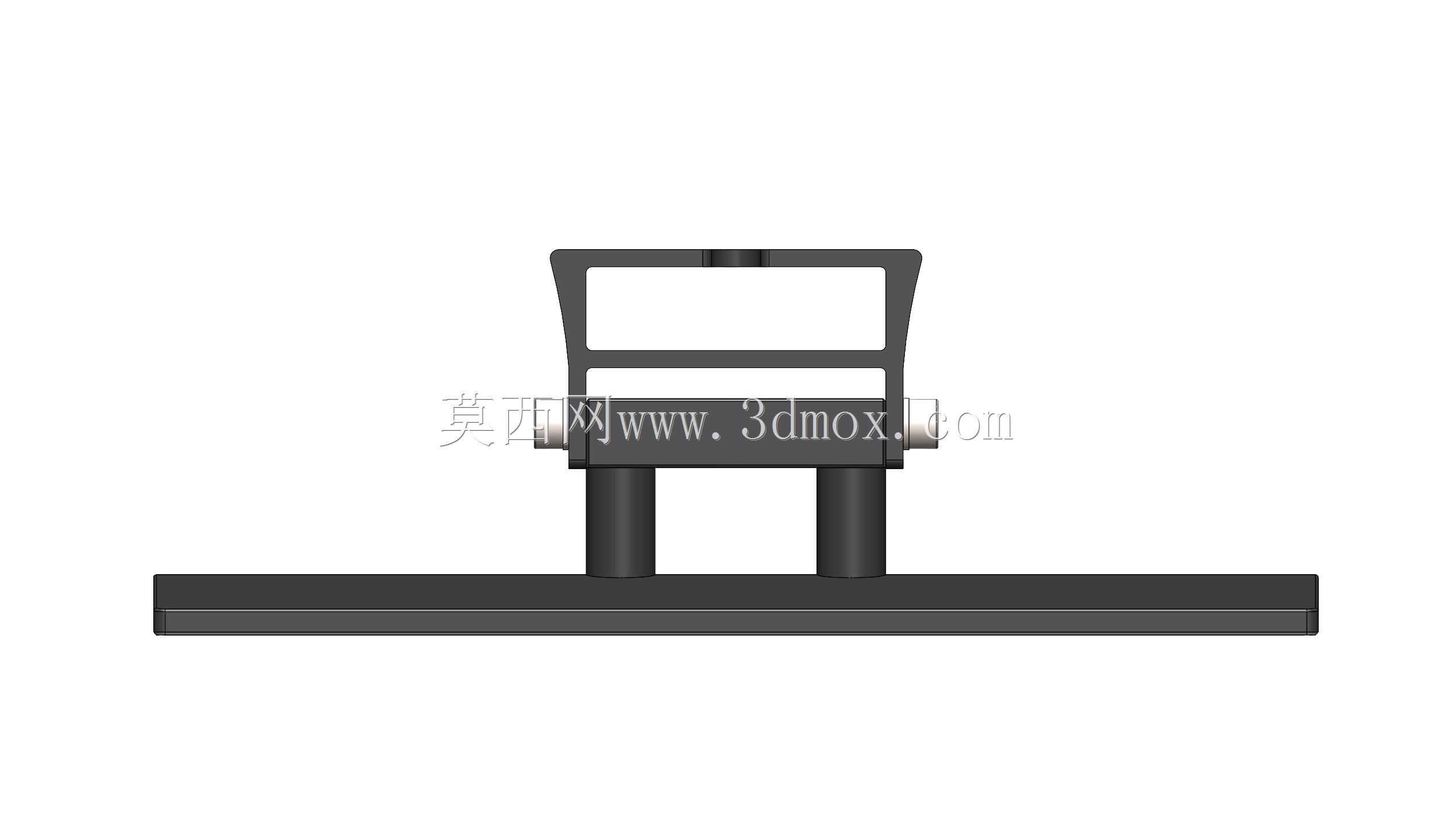

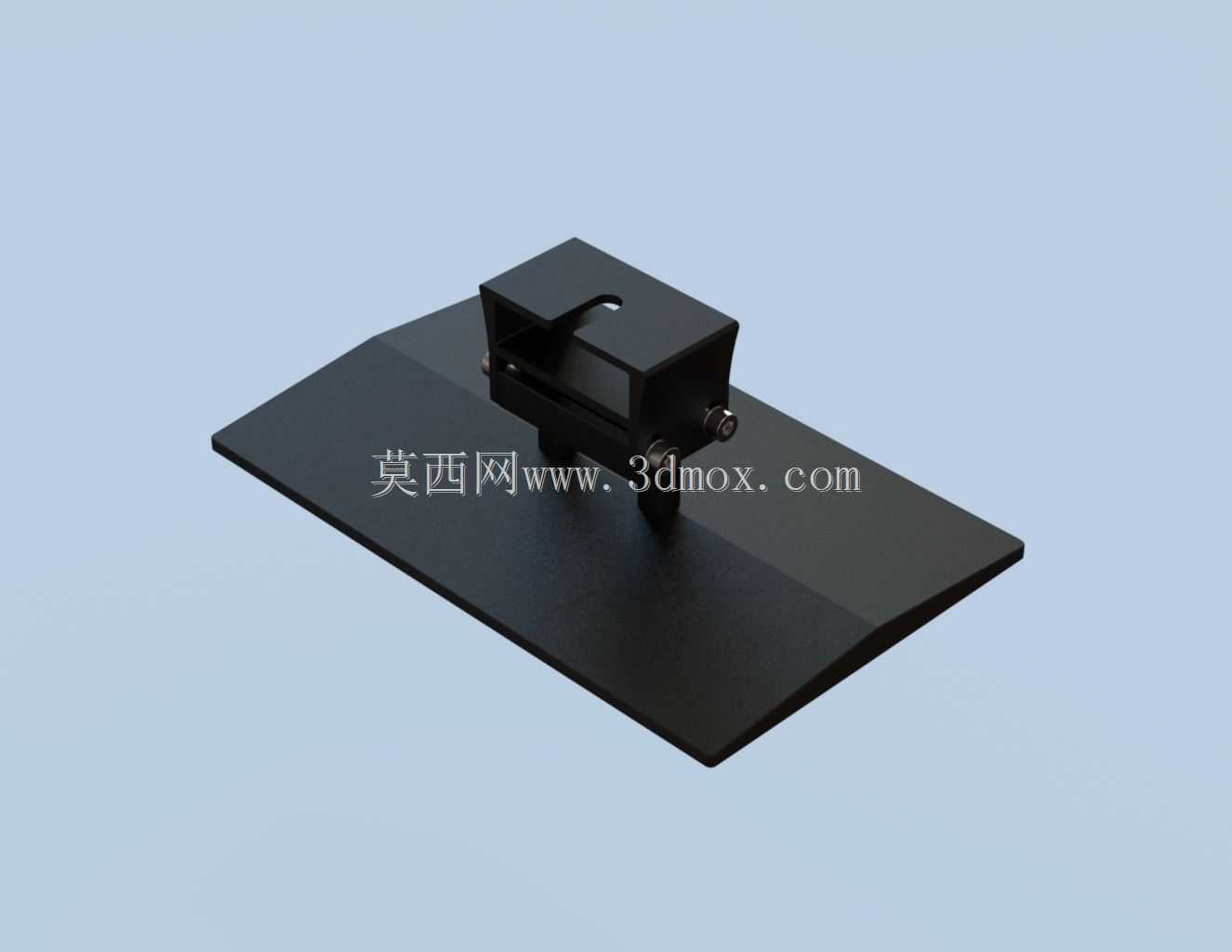

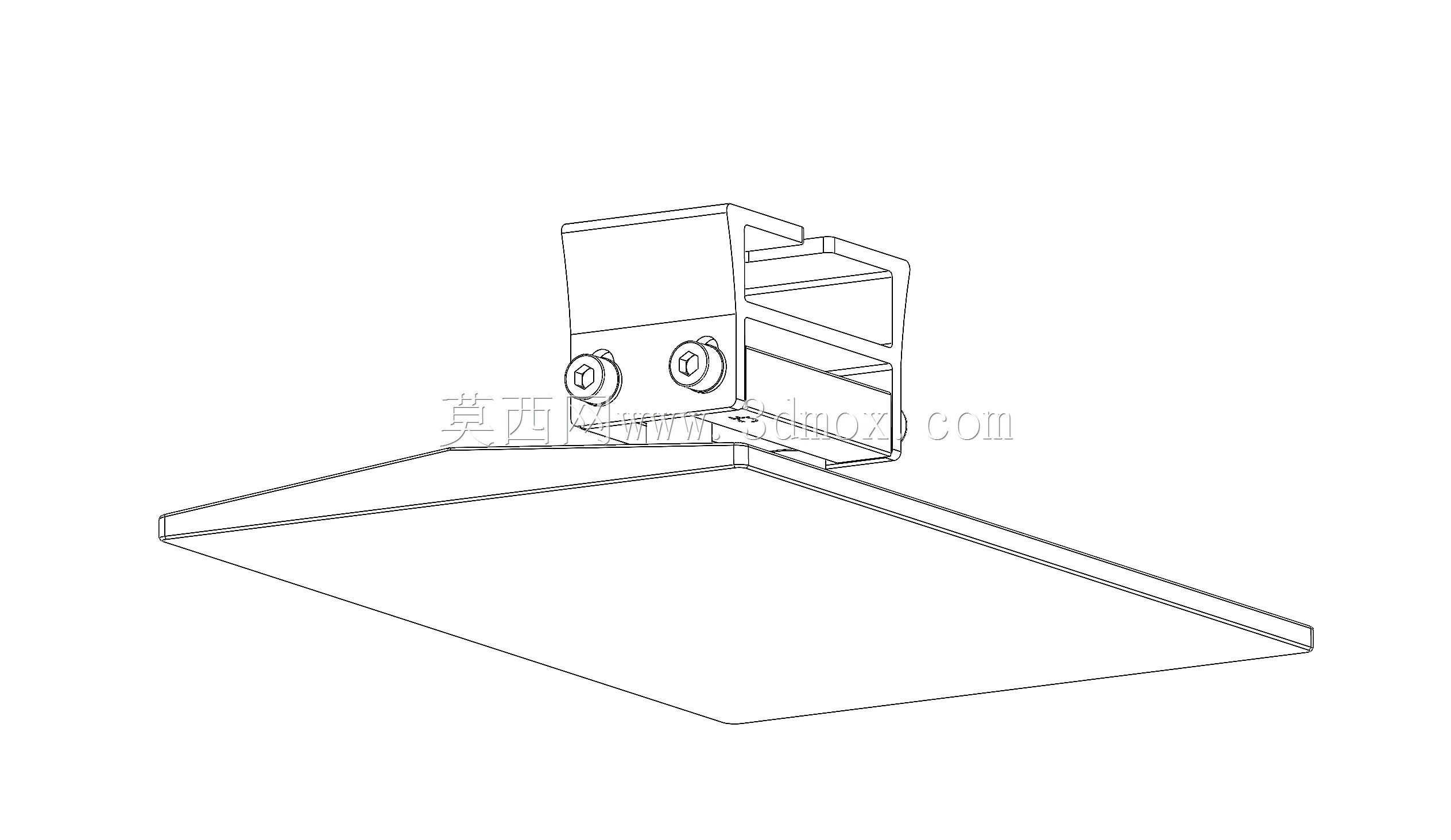

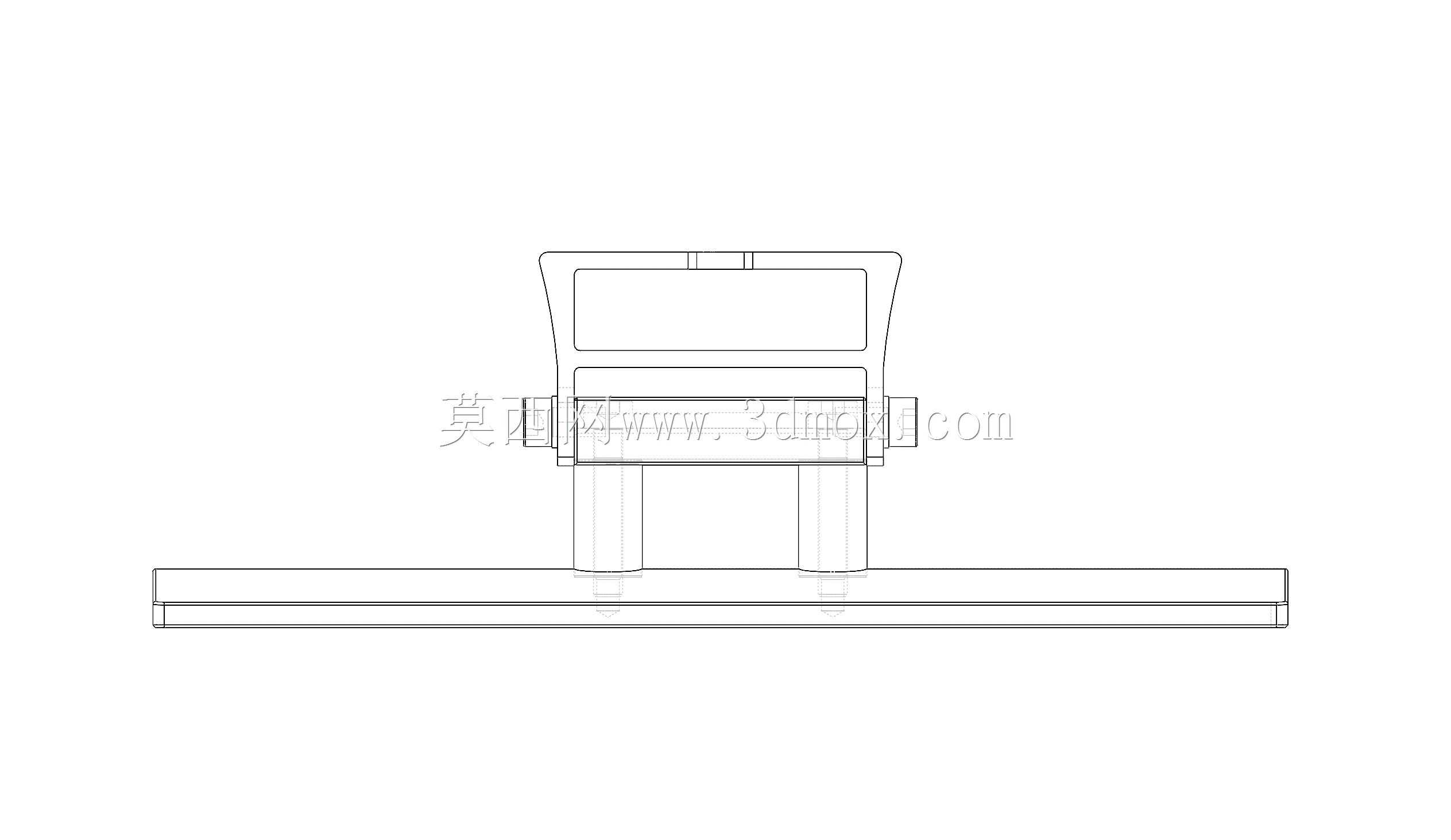

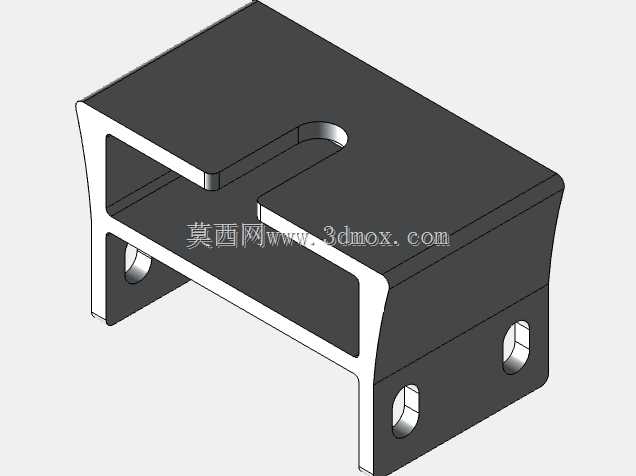

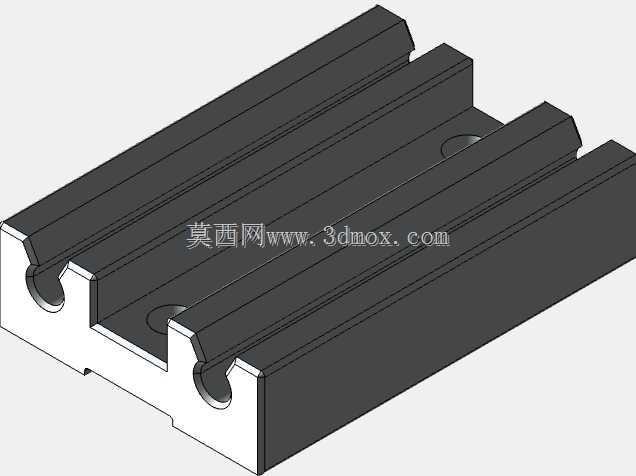

　　这款平台的主体承载面采用大平面薄板结构，边缘做了小角度斜切处理，避免抬升过程中剐蹭料槽边缘，平面整体平面度控制在较高精度范围内，保证整个成型面与离型膜的间隙均匀，不会出现局部间隙过大导致的首层固化不全、或者局部压力过大压伤离型膜的问题。平台上方的连接座采用快装式卡槽结构，和设备Z轴滑台的安装位直接匹配，不需要额外的转接件就能完成装配，连接座上设置的锁紧螺钉可以在调平完成后锁死位置，避免打印过程中Z轴往复运动带来的振动导致平台偏移。连接座上预留的长条形调节孔，给平台的水平微调留出了足够的调整行程，配合设备的调平流程，可以快速让整个承载面和LCD屏面保持平行，保证整个打印幅面内的首层固化厚度一致。从安装边界来看，这款平台的整体外形尺寸完全匹配对应型号设备的料槽内部尺寸，承载面的有效打印幅面覆盖设备的最大成型范围，安装后Z轴的运动行程不会和料槽、LCD屏组件发生干涉，抬升的极限位置预留了足够的取件空间，不需要额外拆卸平台就能完成打印件的初步铲取。平台表面做了氧化发黑处理，一方面提升了金属表面的硬度，耐铲取过程中的刮擦磨损，长期使用不会出现明显的划痕凹陷，另一方面粗糙的氧化表面可以提升首层树脂的附着力，减少打印件翘边、脱落的概率，相比光滑的抛光表面，不需要额外贴美纹纸、涂附着力涂层就能获得足够的粘接强度。

　　在结构强度设计上，承载薄板背部做了加强筋结构（从安装座向板面四周延伸），避免大尺寸薄板在长期受力、温度变化下出现翘曲变形，保证平面度的长期稳定性，不会因为使用次数增加出现中间凹陷、边缘翘起的问题，减少重复调平的频率。实际使用中，这种结构的平台在打印大尺寸实心件、高剥离力的树脂材料时，优势尤为明显，刚性足够的连接结构不会在剥离瞬间产生弹性形变，层纹的控制效果更好，打印出来的零件尺寸精度更稳定，不会因为平台的微幅振动导致表面出现横纹。另外平台的连接结构做了防呆设计，安装时不需要反复对位，卡槽滑入到位后就是正确的安装方向，不会出现装反、装偏导致的平台碰撞料槽的问题，降低新手操作的失误率。

　　从维护角度来看，整个平台没有复杂的内腔、缝隙结构，残留的树脂可以直接用酒精擦拭清理，不会在边角缝隙里积存固化的树脂残渣，避免长期使用后残渣堆积影响平台平面度、或者掉落到料槽里刮伤离型膜。平台的锁紧螺钉采用标准的内六角规格，日常维护、锁紧调整不需要专用的特殊工具，用常规的内六角扳手就能操作，配件替换成本很低。在设计思路上，这款平台没有追求花哨的磁吸、快拆结构，而是把核心的刚性、平面度、连接可靠性放在第一位，所有结构都围绕打印过程的实际受力工况优化，对于经常打印大尺寸零件、工程类树脂的用户来说，这种高刚性的固定平台比快拆结构的稳定性更强，不会因为磁吸吸力不足导致大重量打印件掉落。平台的整体重量控制在合理范围内，不会给Z轴的传动结构带来额外的负载，Z轴电机驱动抬升、下降时的运行更平稳，长期使用不会加剧Z轴导轨、丝杆的磨损，延长设备传动部件的使用寿命。
