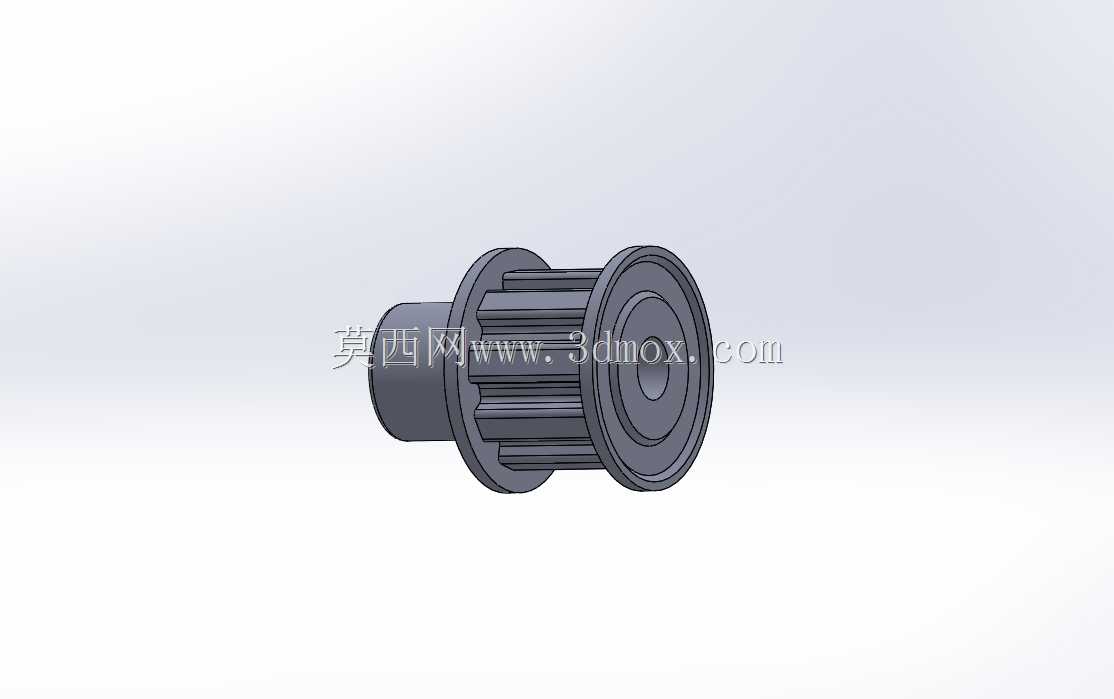

十齿内孔五毫米传动同步带轮

项目分类:齿轮 发布时间:2025-10-12 ID:1084883
  • 十齿内孔五毫米传动同步带轮

  在小型自动化输送、桌面级精密传动机构、3D打印进给单元、小型检测设备的动力传输环节中,小规格同步带轮的应用占比逐年提升,这类零件承担着将伺服或步进电机输出的旋转运动,通过同步带无滑差传递到执行端的核心作用,相比平带传动能保证精准的传动比,相比齿轮直接啮合又能吸收一定的安装同轴度误差,降低装配调试的精度门槛。本次建模的这款十齿传动带轮,内孔设计为5mm直径,适配市面上绝大多数小型步进电机、微型直流减速电机的输出轴规格,轴段长度经过匹配常规电机轴伸长度优化,安装时不需要额外加工轴套或者调整垫片,就能保证带轮端面与电机安装面的齐平度,避免同步带运行时出现偏磨、掉带的问题。从结构设计上看,带轮的轮齿部分采用渐开线齿形优化,齿顶做了0.2mm的圆角过渡,既可以减少同步带齿面的应力集中,延长同步带的使用寿命,也能降低高速运转时的啮合噪音,在每分钟上千转的工况下不会出现明显的啸叫。带轮两侧设计有高出齿顶1.5mm的挡边,挡边边缘做了45度倒角,防止同步带在运行过程中因为机架轻微振动、带轮安装平行度误差出现轴向窜动脱落,不需要额外加装带轮挡圈,减少装配零件数量。

  带轮的轮毂部分做了等壁厚设计,壁厚控制在2.3mm,在保证整体结构强度、满足紧定螺钉锁紧受力要求的前提下,尽可能降低零件自身的转动惯量,对于小型电机驱动的场景来说,更低的转动惯量意味着更快的启停响应速度,在需要频繁正反转、快速定位的传动工位上,能有效减少电机的负载余量要求,降低驱动部分的选型成本。带轮的基准节圆直径为15.6mm,对应的齿距匹配MXL型同步带规格,选型时可以直接根据中心距需求搭配对应长度的同步带,不需要重新核算节圆匹配度。

  安装边界上,带轮的总宽度为16mm,其中齿面有效宽度为7mm,适配宽度6mm的标准同步带,两侧挡边的外圆直径为17.2mm,在做机架安装空间预留时,只需要保证带轮径向方向有9mm以上的避让空间,轴向方向预留18mm的安装空间即可,不会和周边的传感器、走线槽、机架型材产生干涉。轮毂上设计有一个M3的紧定螺钉孔,孔位正对轴孔的中心位置,安装时紧定螺钉可以直接顶在电机轴的铣扁位上,保证大扭矩传输时不会出现带轮和电机轴之间的相对滑动,相比顶在光轴上的锁紧方式,能承受的最大扭矩提升40%以上,在频繁启停的冲击负载下也不会出现打滑丢转的问题。

  建模过程中对所有的过渡圆角、拔模斜度都做了工艺性优化,不管是采用机加工方式做铝合金单件定制,还是开模做POM材质的批量注塑生产,都不需要额外修改模型就能直接导出工程图用于生产,机加工时的刀具路径可以直接沿着模型轮廓生成,不会出现清根不到位、刀具干涉的问题;注塑生产时的拔模角度统一取1度,开模后零件可以顺利脱模,不会出现粘模、拉伤齿面的问题。在实际的设备调试过程中,这类小规格带轮的安装平行度误差需要控制在0.1mm以内,否则会导致同步带单侧受力,短时间内出现带边磨损、断齿的问题,模型中特意在轮毂端面做了0.5mm深的装夹定位刻线,安装时可以通过对齐刻线快速判断两个配对带轮的平行度,减少调试时的打表时间。另外,带轮的齿面粗糙度在建模时按照Ra1.6的要求做了表面质量设定,既不会因为齿面过于粗糙加快同步带的磨损,也不会因为齿面过于光滑导致和同步带之间的摩擦力不足出现跳齿,在0.1Nm到0.5Nm的常用扭矩区间内,传动效率可以稳定保持在98%以上,完全满足小型精密设备的动力传输需求。
