不锈钢罐体侧装式液位观测装置结构设计

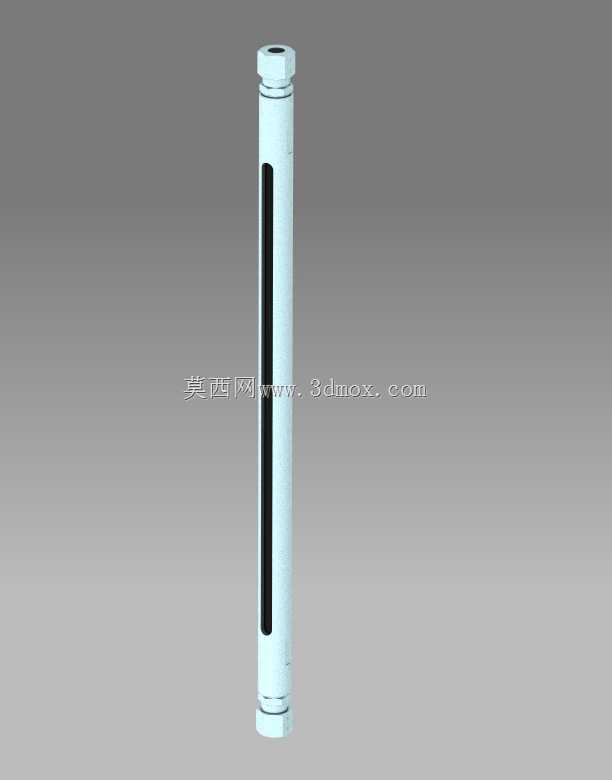

　　在中小型流体存储罐体的配套设计中，侧装式液位观测部件是运维人员判断罐内介质存量最直接的观测单元，这款不锈钢材质的液位观测装置，主要适配常压或低压工况下的清水、轻质油品、低腐蚀性化工流体存储场景，常见于小型加工车间的切削液储槽、移动式供油单元、中小型水处理罐体、实验级流体反应装置的侧边安装位，无需额外供电即可实现直观的液位读取，避免了电子液位计易受电磁干扰、需要定期校准的运维痛点。从结构设计逻辑来看，整体采用细长圆柱式主体结构，主体外壳选用不锈钢材质加工，一方面适配罐体安装时的户外或潮湿工况抗锈蚀需求，另一方面圆柱结构在侧装时能更好地承受罐内介质的侧向压力，相比方形壳体不存在应力集中的直角区域，长期承压使用不易出现焊缝渗漏问题。

　　主体上下两端均设计有外螺纹连接接口，安装时可直接通过配套的内螺纹接头与罐体侧壁的上下两个引出管对接，无需额外焊接法兰，对于壁厚较薄的小型罐体来说，这种螺纹连接方式能大幅降低安装时的罐体加工难度，安装时只需保证上下接口的同轴度偏差控制在1.5mm以内，即可避免安装后出现主体倾斜导致的观测视窗对位偏差问题。主体正面开有通长的狭长观测槽，槽内嵌入透明耐冲击的视窗材料，视窗与不锈钢外壳之间采用密封胶条压合固定，密封胶条的压缩量设计在25%-30%区间，既可以保证视窗部位的密封性能，防止罐内介质渗漏，又不会因为压缩量过大导致视窗受挤压出现应力开裂。视窗旁可配套粘贴液位刻度标识，运维人员站在罐体侧面1-2米范围内即可清晰读取罐内液位高度，无需攀爬至罐顶查看，大幅降低日常巡检的作业风险。从安装边界尺寸来看，整体细长结构的外径控制在较小范围，安装后突出罐体侧壁的尺寸不会过大，即使在安装空间紧凑的车间角落、设备夹层内的罐体上，也不会出现与周边管线、设备结构干涉的问题。上下连接接口的中心距可根据不同罐体的液位观测量程需求做适配调整，常规款的量程覆盖0.5米到1.5米的罐体高度区间，能满足绝大多数中小型储液罐的液位观测需求。

　　在细节设计上，主体顶端的接口处设计有六角拧动平面，安装时可以直接用普通扳手卡入平面拧动主体，无需使用管钳夹持外壳表面，避免安装过程中破坏不锈钢外壳的表面光洁度，也能防止管钳咬合导致的外壳变形影响视窗密封性能。底端接口处设计有密封端面，安装时搭配聚四氟乙烯密封垫即可实现可靠密封，无需额外缠绕过多生料带，减少安装时的密封材料冗余。考虑到流体介质中可能存在的少量杂质，主体内部设计有简易的沉淀腔，罐内介质进入液位计主体后，大颗粒杂质会沉降在底端沉淀腔内，不会附着在视窗内壁影响观测清晰度，日常维护时只需拆开底端的堵头即可冲洗沉淀腔内的杂质，维护操作无需将整个液位计从罐体上拆下，大幅降低运维工作量。

　　不同于顶装式液位计需要在罐顶开孔、对罐体顶部空间有要求的限制，这款侧装式结构只需要在罐体侧壁上下两个位置开孔焊接接头即可，对于已经投用的罐体改造来说，不需要清空罐内介质、不需要对罐顶结构做改动，停工作业时间短，改造成本更低。在实际选型匹配时，需要根据罐内介质的化学特性选择适配的视窗和密封胶条材质，针对油性介质选用耐油橡胶密封件，针对弱腐蚀性介质选用耐酸碱的视窗材料，即可拓展装置的适用场景。整体结构没有复杂的活动零部件，不存在运动磨损问题，正常使用工况下的使用寿命远高于带浮球、连杆等运动部件的机械式液位计，也不存在电子液位计的电路故障、信号传输故障等问题，是中小型储液罐液位目视观测的高可靠性配套部件。在三维建模过程中，需要重点保证上下连接螺纹的同轴度公差，视窗安装槽的平面度公差，以及密封槽的尺寸精度，避免加工后出现密封失效、视窗装配卡滞的问题；同时建模时要预留密封胶条的压缩空间，不能按照刚性件的零间隙配合设计，否则实际装配时会出现视窗压碎或者密封不严的问题。
