弹性柱销式法兰联轴器结构设计

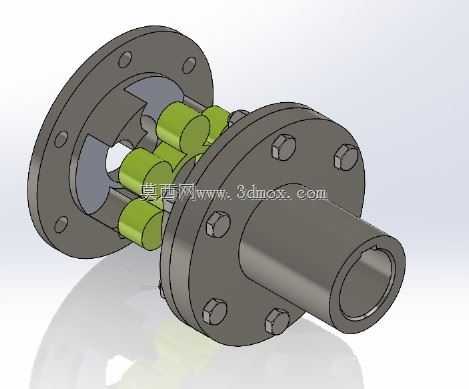

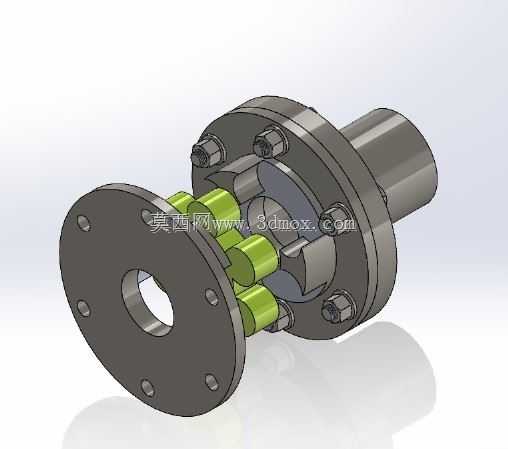

　　在各类工业传动系统的轴系连接场景中，这类带弹性缓冲结构的法兰式联轴器，是解决两轴对中偏差、缓冲传动冲击的核心部件，广泛适配泵类、输送设备、中小型机床主轴、轻工机械传动端的动力连接需求，尤其适用于存在小幅安装对中误差、启停过程带冲击载荷的工况，相比刚性联轴器能大幅降低轴系附加载荷，延长轴承与传动件的服役寿命。从结构设计逻辑来看，该联轴器采用分体式法兰对接结构，两端分别设置带安装孔的法兰盘与轴套连接端，一侧法兰盘通过均布螺栓实现两瓣法兰的刚性锁紧，中间嵌套多组圆柱形弹性缓冲柱销，柱销沿圆周方向均匀排布在两法兰的对接卡槽内，动力传递过程中，主动端法兰的扭矩通过卡槽挤压弹性柱销，再由柱销将扭矩传递至从动端法兰，弹性柱销自身的形变能力可以补偿两轴之间的径向偏移、角向偏差与少量轴向窜动，同时吸收传动过程中的振动能量，避免刚性碰撞产生的噪音与零件疲劳损伤。

　　设计过程中需要重点把控几个核心尺寸边界：首先是两端轴孔的直径公差与键槽尺寸，需要匹配对应直径的旋转轴，采用过渡配合保证轴与轴套的同轴度，键槽宽度公差严格遵循传动件配合标准，避免运行过程中出现键连接松动；其次是法兰盘上的螺栓孔分布圆直径，需要保证螺栓锁紧后法兰端面的压紧力均匀分布，螺栓规格根据额定传递扭矩计算选取，保证足够的预紧力防止传动过程中法兰松脱；中间弹性柱销的直径与排布数量，直接决定联轴器的缓冲能力与额定扭矩，柱销的安装槽深度需要保证柱销在最大形变位移下不会从槽内脱出，同时预留足够的形变空间避免柱销被挤压碎裂。

　　安装作业时需要先将两端轴套分别热装或压装到主动轴与从动轴的轴端，通过键连接实现周向固定，调整两轴的同轴度至允许偏差范围内后，对齐法兰端面上的柱销卡槽，依次装入弹性柱销，再穿入连接螺栓并按对角顺序逐步拧紧螺栓，保证法兰端面平行度符合要求，避免因压紧力不均导致柱销偏磨。日常运维过程中，这类联轴器的易损件为中间的弹性柱销，当设备运行出现异常振动、传动异响时，可拆解法兰检查柱销的磨损与老化情况，更换柱销时无需完全拆卸两端轴套与设备的连接，仅需松开法兰螺栓即可完成更换，大幅降低运维的时间成本。

　　相比传统的凸缘刚性联轴器，该结构无需保证两轴的绝对对中，降低了设备安装时的对中精度要求，同时弹性元件能有效缓冲电机启停、负载突变时的冲击载荷，保护后端被驱动设备的传动部件；相比膜片联轴器，该结构的弹性柱销成本更低，更换维护更简便，适配中等扭矩、转速平稳的通用传动场景，在通用机械传动领域的应用覆盖范围极广。建模过程中需要重点还原弹性柱销与卡槽的配合间隙，法兰螺栓的装配位置关系，以及轴孔键槽的对称度要求，所有配合面的尺寸公差需要在模型中通过配置体现，方便后续导出工程图时直接标注形位公差，为生产加工提供准确的尺寸依据。
