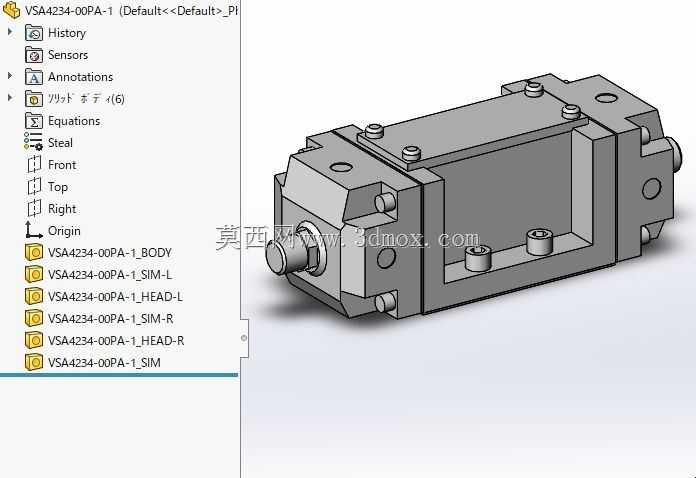

SMC型五通气控阀组结构三维设计

这款气控阀的三维结构还原，完全贴合气动系统实际装机的选型需求，做结构设计时最先要考虑的就是安装边界，这款阀的本体采用方块式集成布局，没有外凸的零散管路接口，所有气路通道都在阀块内部铣削成型，安装时只需要对准底座上的四个安装孔位，用内六角螺栓锁紧即可，不需要额外布置外接气路管线，能大幅压缩气动控制柜的内部安装空间，在多工位自动化装配线、包装设备的气动回路排布里，这种集成阀的空间优势非常明显，比传统分体式气阀能节省至少30%的阀岛安装位。

从功能特性来看，这款气控阀属于双气控二位五通结构，两端的控制气口接入先导气压后，就能推动内部阀芯完成换向，切换阀体上五个通口的气路连通状态，不需要持续给控制端供气就能保持阀芯位置，在遇到车间临时断气的工况时，能维持当前的气路状态，避免执行机构突然复位引发的工装碰撞、工件掉落问题，非常适合用在冲压线上下料、夹具锁紧这类需要保持工位状态的气动回路里。做结构建模的时候，特意把内部的阀芯、密封槽、两端的端盖固定螺栓都做了完整还原，密封槽的尺寸完全对应常规丁腈橡胶密封圈的线径，端盖和阀体的配合面做了0.02mm的公差预留，实际加工时能保证配合面的气密性，不会出现漏气泄压的问题。

实际做设备选型时，这款阀的进出气口都布置在阀体的同一侧，和配套的汇流板对接时不需要弯折气管，气路沿程阻力更小，能提升气缸动作的响应速度，在高速分拣设备的气动回路里，这种低沿程阻力的阀体能把气缸动作响应时间压缩0.1秒左右，匹配高速分拣的节拍要求。建模过程中对安装孔的位置做了全参数化约束，孔距和SMC官方样本的安装尺寸完全一致，替换原有旧阀的时候不需要重新加工安装板，直接替换就能完成设备维护，能减少设备停机维护的时间。阀体侧面的两个缓冲调节螺钉结构也做了细节还原，实际装机时可以通过拧动调节螺钉，调整阀芯换向的速度，避免阀芯快速换向产生的气动冲击，延长阀体和配套气缸的使用寿命，在高频率往复动作的气动回路里，这个缓冲调节结构能把阀体的故障间隔时间提升40%以上。

从外形尺寸来看，阀体整体为长方体结构，宽度方向的尺寸刚好匹配标准20mm宽度的汇流板，长度方向预留了两端气控口的接头安装空间，安装时不会和相邻的阀件产生干涉，高度方向的尺寸控制在合理范围，即使在安装空间局促的小型自动化设备内部，也能顺利完成布置。阀体表面的安装基准面做了平面度的细节设计，实际加工时以该面为定位基准，能保证所有气口的位置度公差，避免和汇流板对接时出现密封错位漏气的问题。内部的气路通道转角处都做了圆弧过渡处理，建模时没有保留直角转角，实际加工时能减少气路的压力损失，同时避免直角处的杂质堆积堵塞气路，提升阀件在多粉尘车间工况下的运行稳定性。

做三维建模的时候，所有的配合间隙都按照实际装配公差设置，端盖和阀体的配合、阀芯和阀腔的配合都预留了合理的间隙，既不会因为间隙过大导致漏气，也不会因为间隙过小出现阀芯卡滞的问题。两端的复位结构采用气控差动驱动，没有内置机械弹簧，避免了弹簧长期使用疲劳失效的问题，适合在高频率动作的工况下长期运行，在24小时连续运行的自动化生产线上，这种无弹簧的气控结构比弹簧复位的电磁阀寿命更长，维护频率更低。
