模块化旋转应用工位集成结构设计

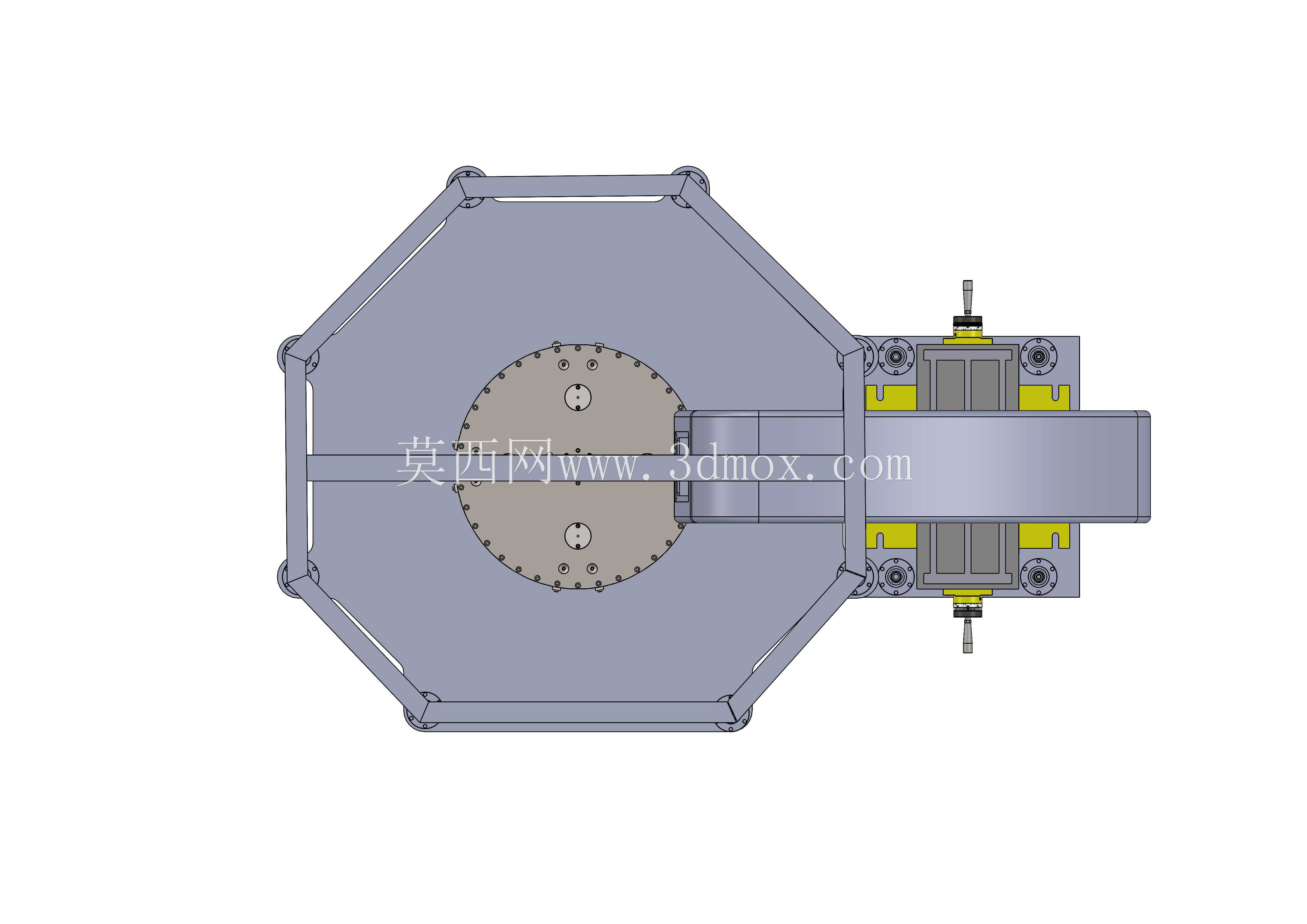

这套模块化旋转应用结构，核心面向表面处理工序中的移印作业场景搭建，在中小规格阀块、小型仪表五金件的批量标识加工环节适配性极强。从结构布局来看，主体采用正八边形的主承载基座设计，这种非圆的多边形轮廓并非造型上的刻意选择，而是充分考虑了工位周边的安装避让需求——八边形的每个直边都可以作为外接功能模块的对接基准面，相比圆形基座能减少相邻模块安装时的圆弧面定位偏差，相比方形基座又能在相同回转直径下压缩30%左右的占地空间，适配车间内紧凑的线边工位布局。

核心回转承载盘设置在基座中心位置，盘面均匀分布的定位销孔与螺纹安装位，可根据待加工工件的外形快速更换适配工装，不需要对主体回转结构做拆解调整。回转驱动单元集成在基座内部，输出端与承载盘采用胀套连接，消除了键连接带来的回程间隙，保证工位旋转时的重复定位精度控制在±0.1°以内，满足移印工序中图案位置的公差要求。

外接的功能拓展模块采用统一的接口标准，图中可见的双组执行单元，是集成了前处理与印后固化的功能组件：靠近基座侧的定位组件负责工件到位后的二次压紧，避免旋转过程中工件移位，外侧的执行端可根据工艺需求更换为表面除尘、油墨移印、烘干固化等不同功能头，所有外接模块的气路、电路接口都采用快插式设计，更换模块时不需要重新布线布管，单组模块的更换时间可控制在10分钟以内。

从安装边界来看，整套结构的主体回转直径控制在800mm范围内，外接功能模块伸出基座的最大长度为320mm，整体安装高度不超过450mm，底部预留的四个安装脚座可直接固定在标准铝型材工作台上，不需要额外制作混凝土基础，也可以对接现有生产线的输送段，作为线边的独立加工工位嵌入。结构的旋转工位采用4等分的分度设计，每个工位停留时间可根据工艺节奏独立调整，既可以配合人工上下料实现半自动化作业，也可以对接机械手实现全无人化运行。

设计过程中充分考虑了不同工艺的适配灵活性，整套结构没有将功能部件做固化集成，而是将回转主单元作为通用载体，所有接触工件、执行工艺动作的部分都做成可快速替换的模块，当需要加工不同规格的阀块、或者切换不同的表面处理工艺时，只需要更换对应的工装与功能模块，不需要重新设计整套设备的主体框架，大幅缩短了产线调整的周期。回转部分的密封采用迷宫式结构，可阻挡车间内的油墨挥发物、金属粉尘进入回转支撑内部，减少日常维护的频次，支撑轴承选用免维护的深沟球轴承搭配推力滚子轴承，可承受最大50kg的偏心负载，满足中小型五金工件、阀类零件的加工负载要求。

在实际车间应用中，这类模块化旋转工位可替代传统的直线式排布工位，将上料、前处理、加工、下料四个工序集中在一个回转单元上完成，相比直线排布的结构减少了工件在不同工位间的转运距离，也降低了多次定位带来的累积误差，尤其适合多品种小批量的阀类零件、仪表五金件的柔性加工需求，当产品换型时不需要对设备主体做大规模改造，仅通过模块更换就能快速适配新的加工要求。
