OLFA大号18mm宽美工刀片精细三维结构

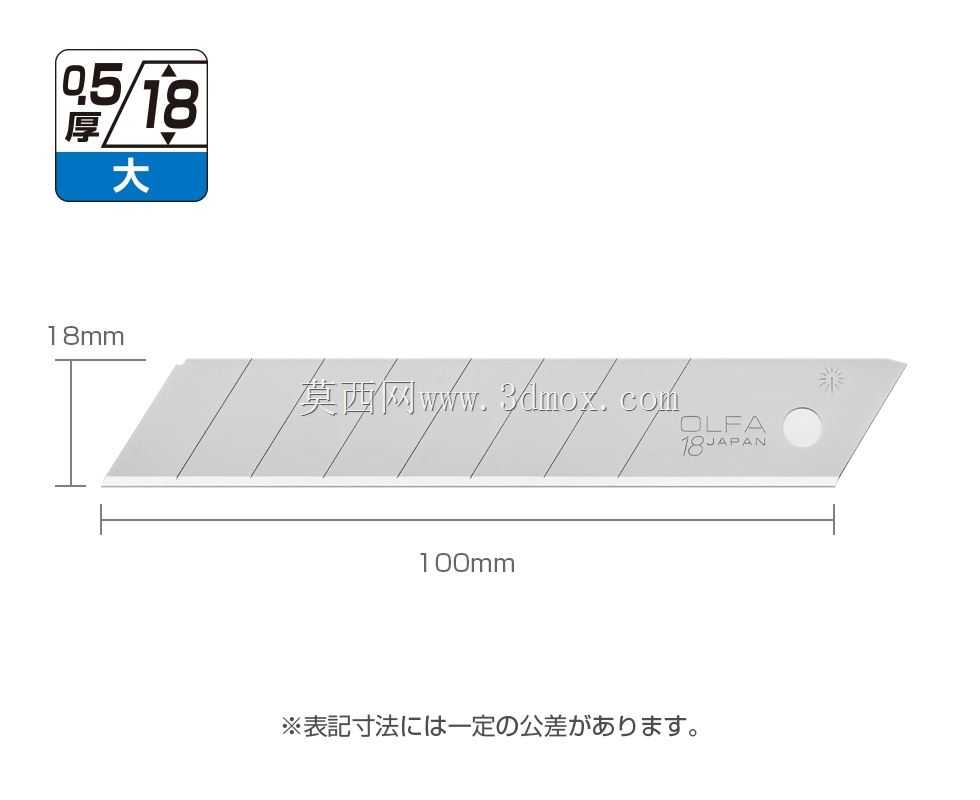

　　这款OLFA大号美工刀片的三维建模，完全围绕实际手工裁切、工业修边场景的使用需求展开，日常在广告喷绘裁切、皮革下料修边、纸箱包装开料、塑胶件飞边修整、壁纸施工作业等场景中，这类18mm宽的大号刀片是应用频次极高的手持裁切刃具，建模过程中完全还原了实物的每一处结构细节，没有做任何简化失真处理。从结构设计逻辑来看，这款刀片采用分段式易折设计，每段裁切刃口磨损后，可沿预设的折痕线掰掉前端钝段，始终保持锋利的裁切刃口，不用频繁整刀更换，能有效降低耗材使用成本。建模时精准还原了刀片上的V型折痕槽深度与角度，槽深控制在刀片厚度的三分之一左右，既保证掰断时施力就能整齐断开，不会出现崩口、斜裂的问题，又不会让刀片在正常裁切受力时出现意外折断的情况。尺寸参数上，刀片整体长度为100mm，宽度18mm，厚度0.5mm，这个尺寸规格是目前大号美工刀的通用适配尺寸，能匹配市面上绝大多数常规18mm规格的美工刀刀架，安装时刀架的推块卡槽刚好能卡入刀片上的圆形定位孔，推块前后滑动时不会出现打滑、偏移的问题，定位孔的位置距离刀片尾端的尺寸也完全按照实物比例还原，保证装入刀架后，刀片伸出长度调节顺畅，收回时能完全藏入刀架内部，不会出现刃口外露的安全隐患。

　　刃口部分采用斜角开刃设计，建模时还原了双斜面开刃的角度，刃口角度控制在30度左右，这个角度平衡了刃口锋利度与结构强度，既可以轻松裁切厚度10mm以内的瓦楞纸板、3mm厚度的亚克力板材、皮革、壁纸、PVC薄膜等常见材料，又不会因为刃口过薄导致裁切硬质材料时出现卷刃、崩口的问题。刀片表面的品牌标识、规格刻印、产地标注都做了等比例还原，包括刃口分段的刻度线位置，每段刃口的长度控制在10mm左右，刚好对应单次掰断后可用的刃口长度，整枚刀片一共可以掰出8段左右的可用刃口，能满足长时间连续裁切的使用需求。

　　建模时还考虑到了刀片与刀架配合的安装边界，刀片两侧的平行度公差控制在0.02mm以内，装入刀架的导槽后不会出现左右晃动的情况，裁切时走刀更稳，不会出现裁切线偏移的问题。刀片尾部的圆角处理也完全还原，避免装入刀架时尾部锐角刮伤刀架内部的塑料导槽，延长刀架的使用寿命。从实际使用的角度出发，这类刀片的三维模型可用于美工刀产品的结构设计验证，在开发新款美工刀刀架时，可以直接调用该刀片模型做装配干涉检查，验证刀架导槽宽度、推块定位结构、刀片收回后的内部容纳空间是否匹配，不用再反复测量实物刀片尺寸，能有效缩短刀架产品的开发周期。

　　也可以用于裁切作业的工艺仿真模拟，在自动化裁切设备的虚拟调试中，导入刀片模型模拟裁切路径、刃口切入角度，验证不同材料裁切时的受力情况，优化裁切工艺参数。模型的细节还原度足够支撑产品宣传渲染、电商详情页的三维展示使用，不需要再额外做结构补全。需要注意的是，这类薄刃五金件的建模最容易出现的问题就是厚度失真、折痕槽位置偏移、定位孔尺寸偏差，这些问题都会导致后续装配验证时出现配合故障，本次建模过程中完全对照实物的测绘尺寸做参数化建模，每一处结构的尺寸都经过反复核对，保证和实物的装配尺寸完全一致，不管是做刀架配套设计还是裁切工艺仿真，都能直接使用，不需要再做尺寸修正。
