密集圆孔冲孔网板三维结构设计

在筛分、过滤、通风防护、物料承载以及精密设备的导流结构中，带规则排布孔位的冲孔板是应用频率极高的基础五金构件，本次设计的冲孔结构针对常规筛分与防护场景的通用需求做了参数化适配，能覆盖多数轻工、食品加工、环保通风以及设备防护类的装配场景。从实际使用场景出发，这类冲孔板常被用于粮食加工环节的粒度筛分、工业除尘设备的气流均布板、电气柜的通风散热防护网、输送线的物料沥水托板，部分声学降噪场景也会采用同结构孔板做阻尼层基材，不同场景下对孔距、孔径、板厚的匹配要求差异较大，设计时优先做了全参数关联，方便后续根据实际工况调整孔位排布与板材厚度。

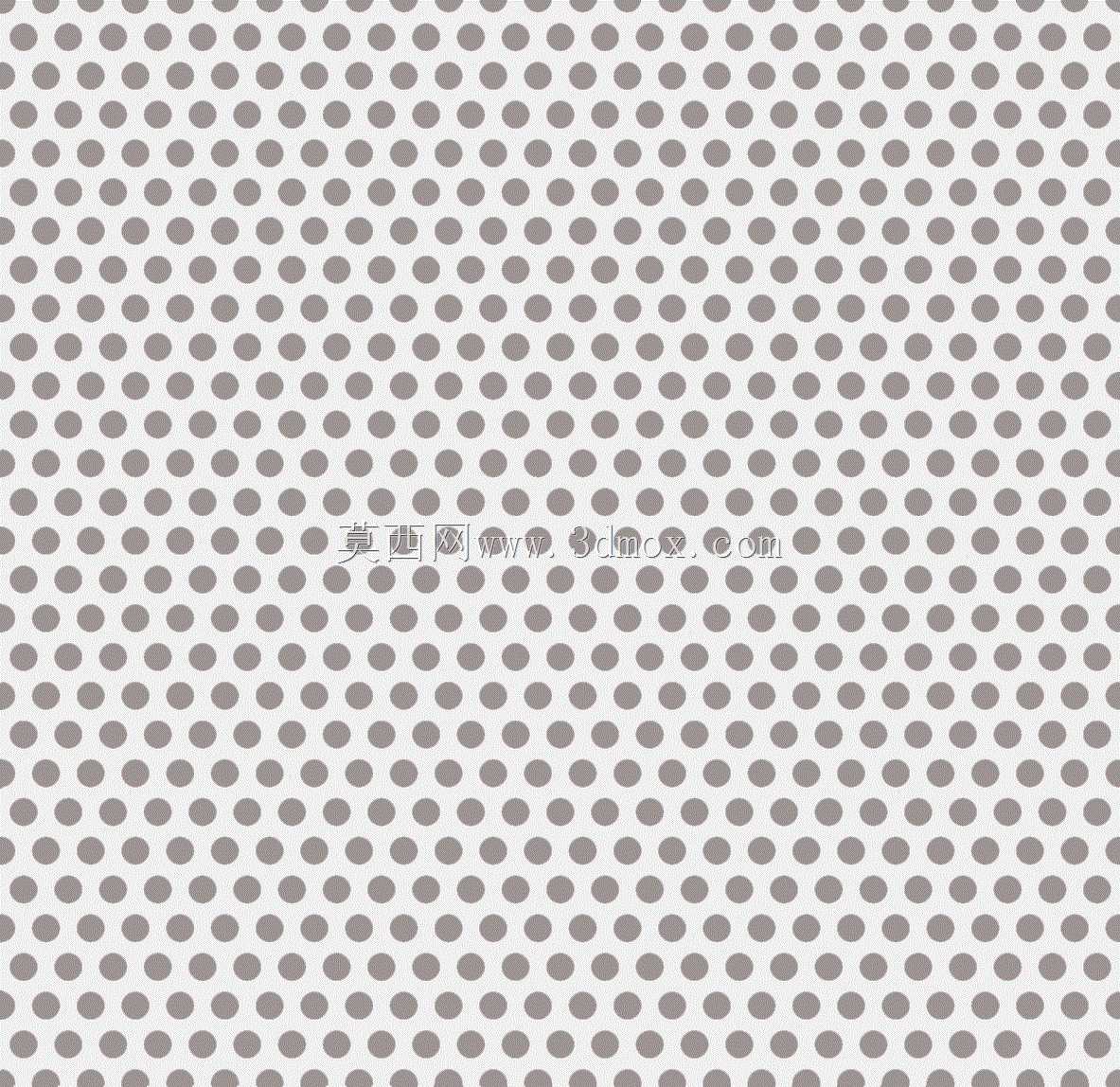

设计过程中首先确定了单孔的成型特征，采用直壁冲孔结构，孔边缘做了微小的圆角过渡处理，避免冲孔加工后边缘的毛刺应力集中，同时减少使用过程中孔边对物料、线缆的剐蹭损伤。孔位排布采用正三角形错排方式，这种排布相比正方形直排，在相同开孔率下能获得更均匀的结构强度，不会出现沿某一方向的强度薄弱带，同时错排的孔位在筛分物料时能减少颗粒卡孔的概率，气流穿过时的紊流区域更小，通风均流效果更优。

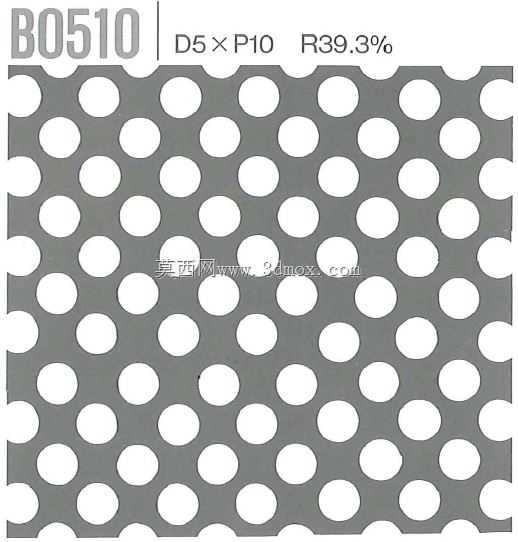

尺寸边界上，单孔直径设定为5mm，这个孔径尺寸适配多数中等粒度物料的筛分需求，同时能阻挡手指直接穿过，满足电气设备防护的基本安全要求；相邻孔的中心距设定为8mm，对应的开孔率处于合理区间，既保证足够的通流、过料面积，又不会因为孔距过小导致板体整体刚度不足，在常规1.5-2mm厚度的板材上加工时，孔间桥位的强度足够承受常规的物料冲击与安装压紧力，不会出现孔位变形、桥位断裂的问题。板体边缘预留了足够的安装边距，距离最外侧孔中心的边距大于单孔半径的1.5倍，避免安装螺栓压紧时出现边缘开裂，也方便后续根据安装需求加工螺栓过孔或者焊接固定边。

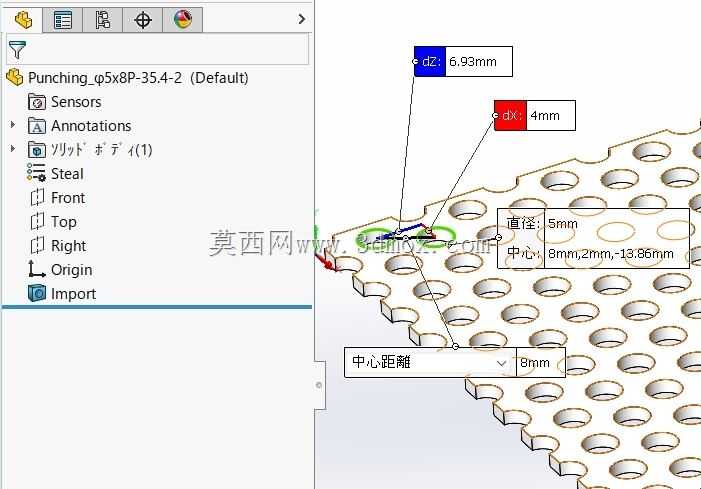

建模过程中采用了特征阵列的参数化驱动方式，先绘制单孔的切除特征，再通过线性阵列结合方向约束完成整板孔位的排布，所有尺寸参数都做了全局关联，调整孔径、孔距、板厚参数时，整板的孔位、边缘边距会自动同步更新，不需要逐个修改特征，能大幅提升后续衍生型号的设计效率。考虑到实际加工的工艺性，模型中特意规避了过小的孔间桥位，孔间距与板厚的比值控制在合理冲压范围内，不会出现冲压时孔间材料被拉裂的问题，孔壁的拔模斜度按照常规冲压模具的脱模角度做了预留，能直接对接冲压加工的工艺要求，不需要二次调整模型。

从结构强度角度验证，错排孔位的布置让板体在两个垂直方向上的抗弯模量差值控制在10%以内，不会出现某一方向极易弯折的情况，作为承载托板使用时，在常规支撑间距下的挠度满足使用要求，不会因为物料堆积出现明显下凹；作为通风防护板使用时，开孔率对应的通风量能满足常规电气柜的散热通风需求，同时孔位尺寸满足IP2X的防护等级要求，能防止直径大于12mm的固体异物进入柜内。另外模型中对孔边的微小圆角做了细节处理，还原了实际冲压加工后的孔边状态，在做后续的装配干涉检查、流体仿真分析时，能获得更贴近实际工况的计算结果，不会因为模型的尖锐边角导致仿真出现应力奇异或者流场计算偏差。
