外六角全螺纹螺栓紧固件三维结构设计

在各类机械装配、管道架设、钢结构连接、设备安装场景中，外六角螺栓是应用覆盖范围最广的可拆卸紧固连接件之一，小到民用家电组装、工业管道支吊架固定，大到重型设备机架拼接、化工阀门阀组安装，都能见到这类紧固件的身影。不同于内六角螺栓多用于沉头安装场景，外六角螺栓的六角头部设计适配普通开口扳手、套筒扳手、活动扳手等通用工装，现场安装时不需要特制工具就能完成拧紧作业，在户外施工、设备检修、应急抢修场景下的适配性更强。

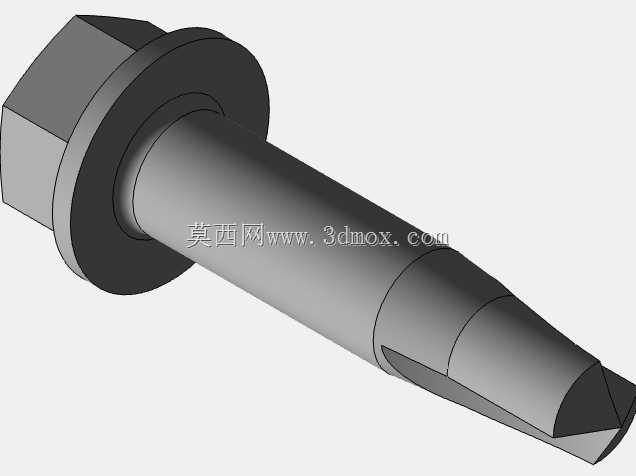

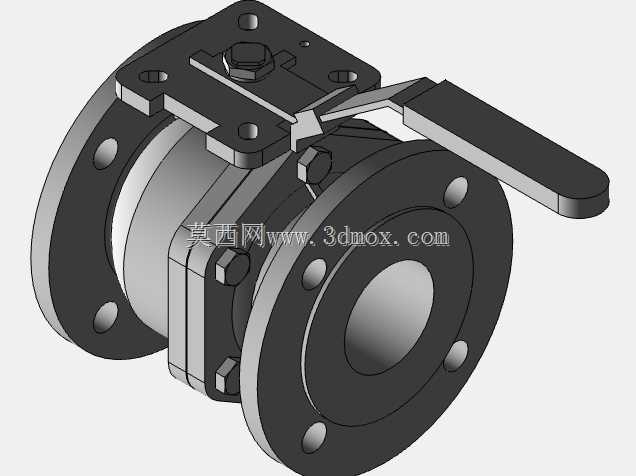

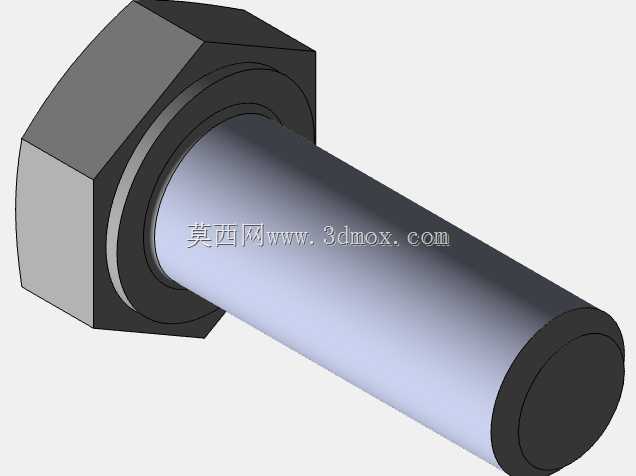

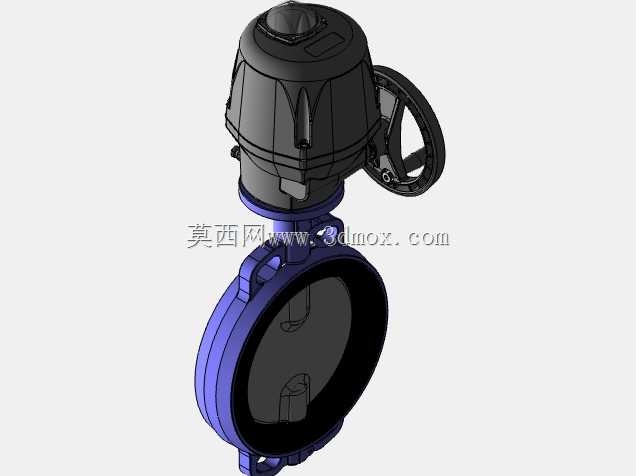

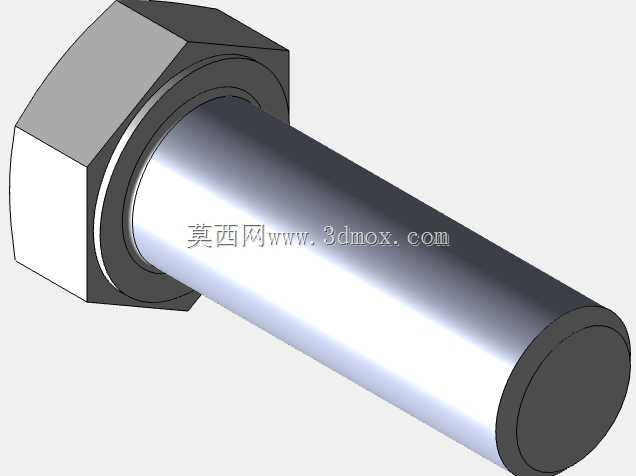

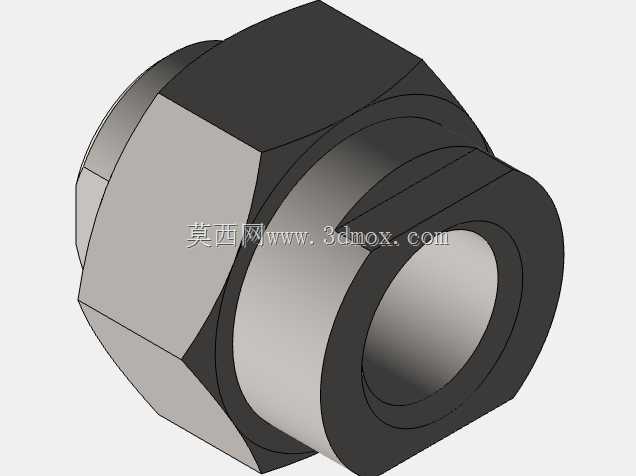

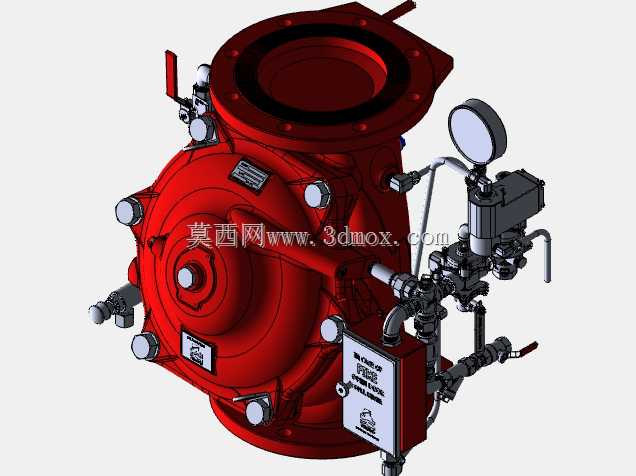

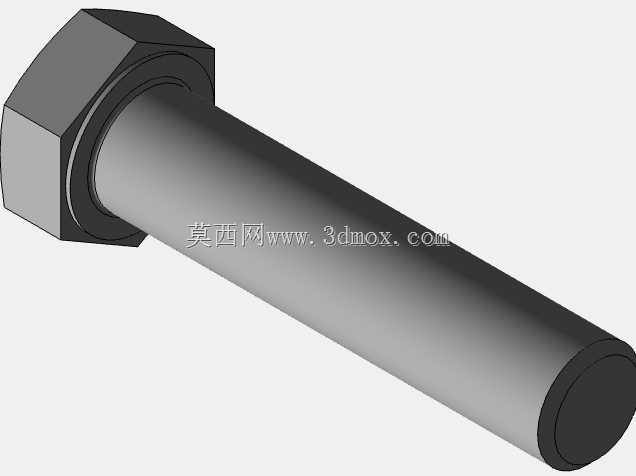

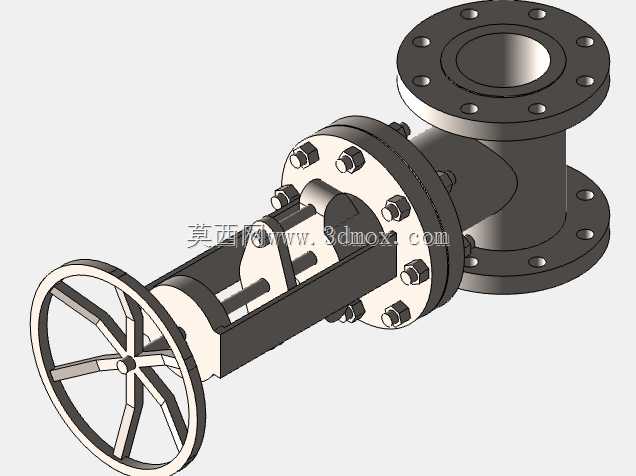

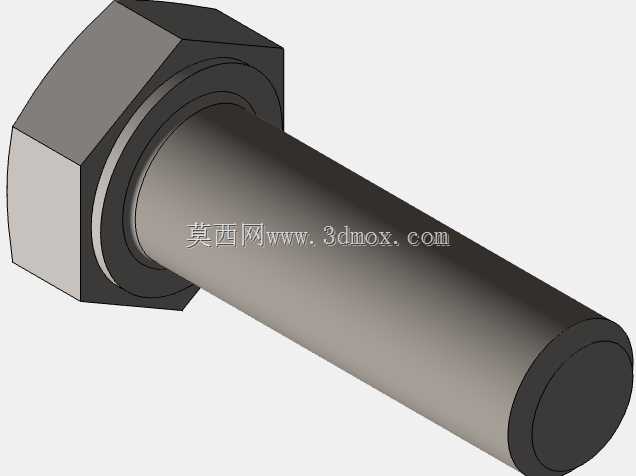

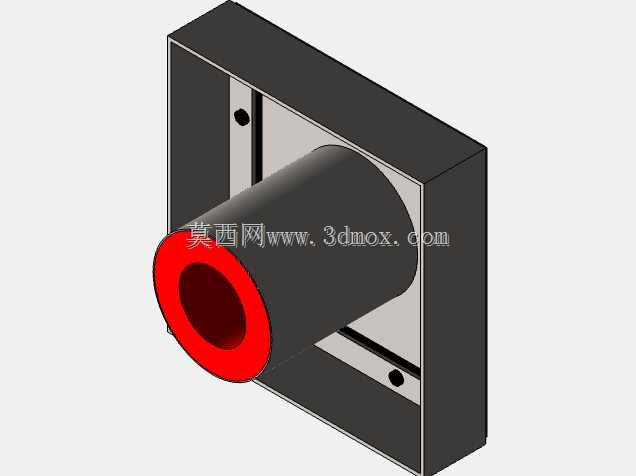

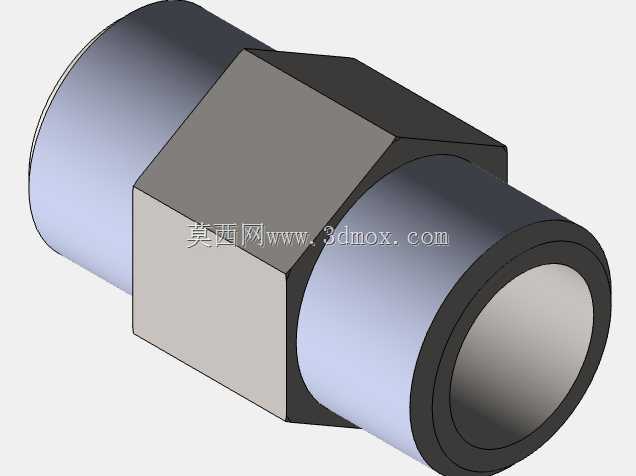

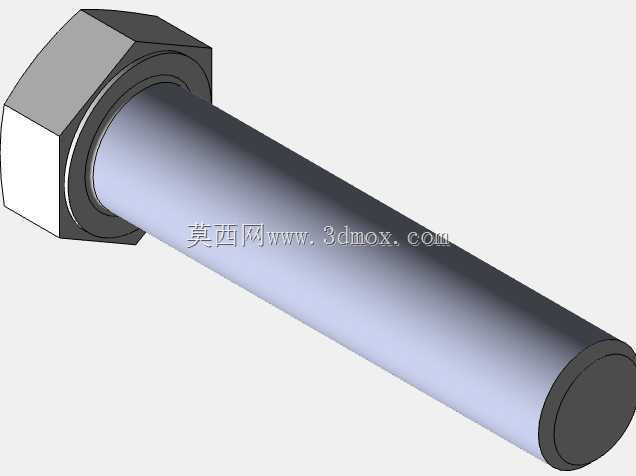

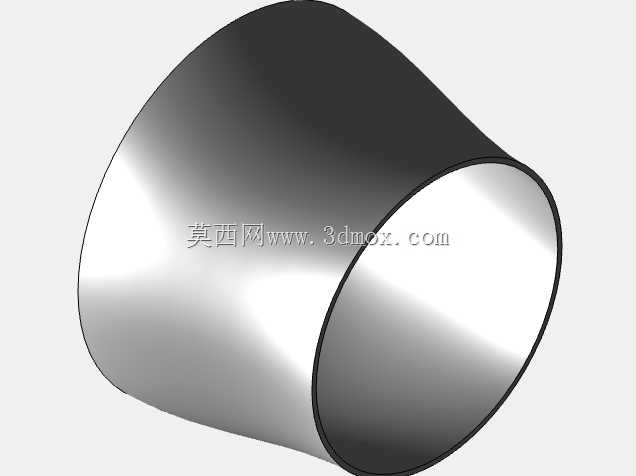

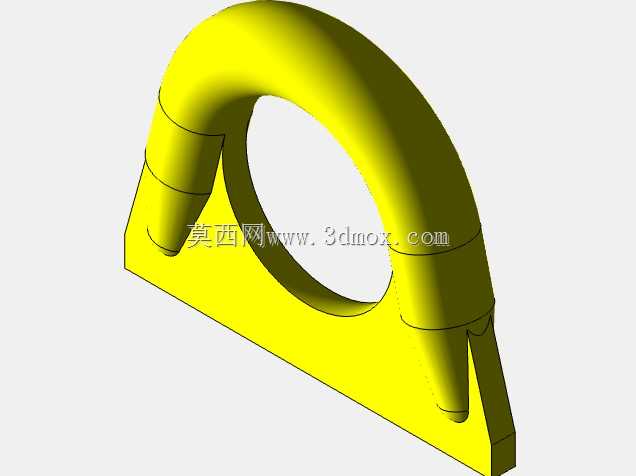

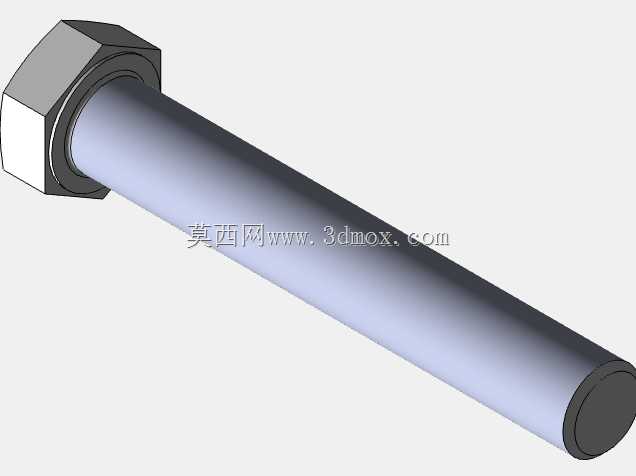

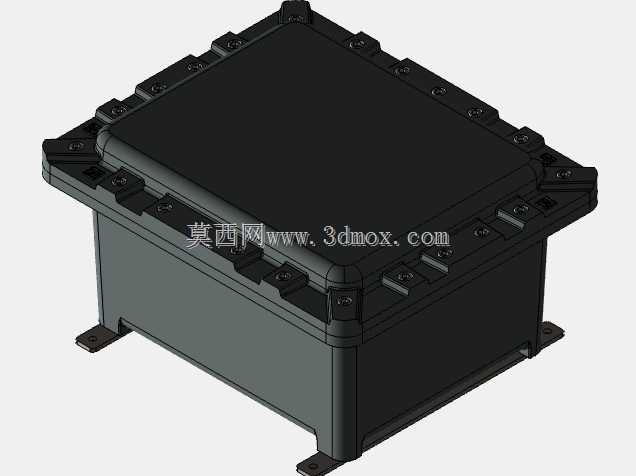

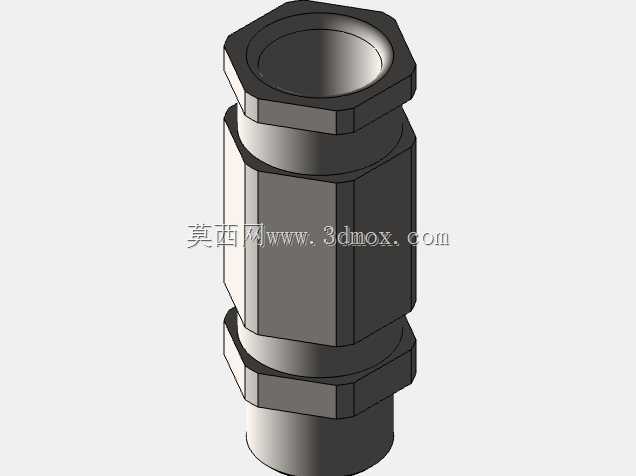

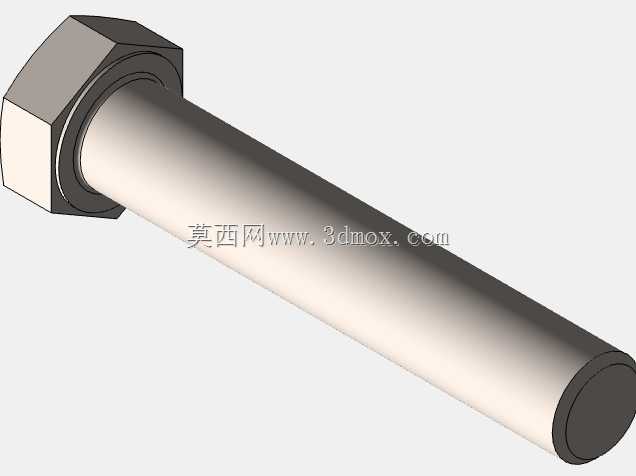

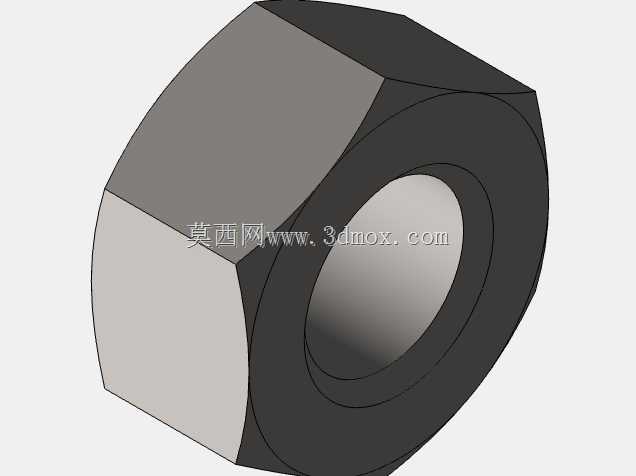

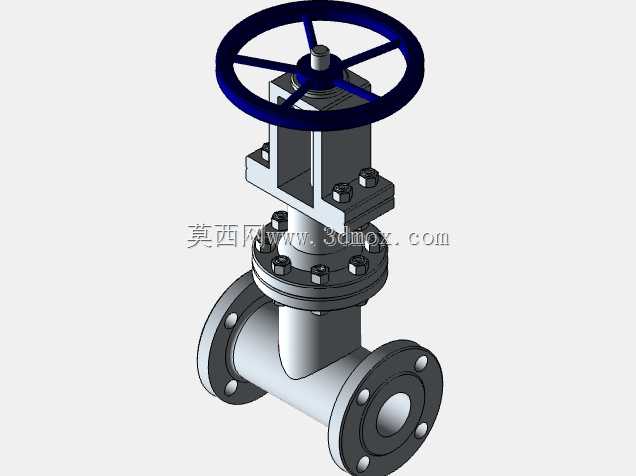

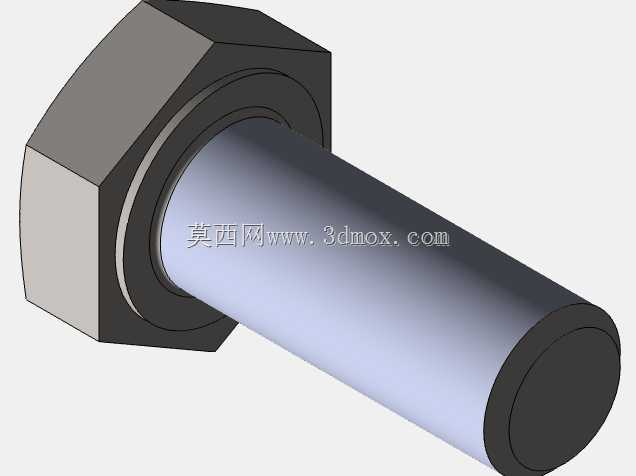

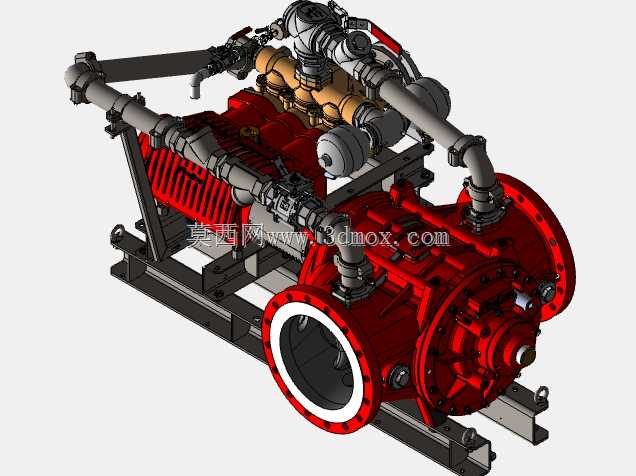

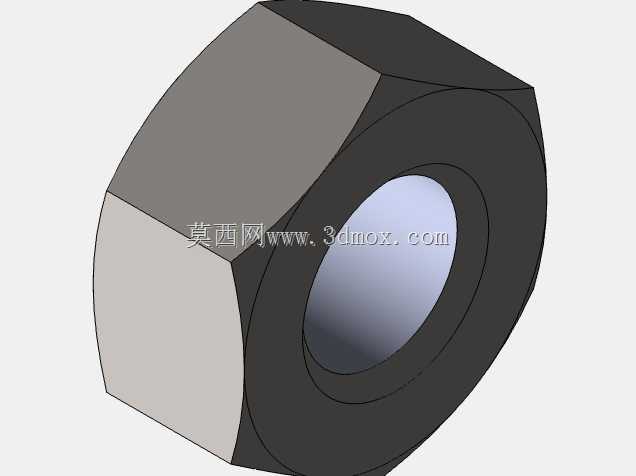

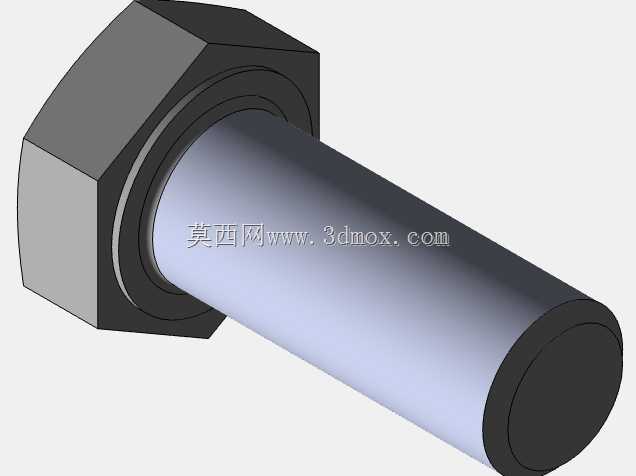

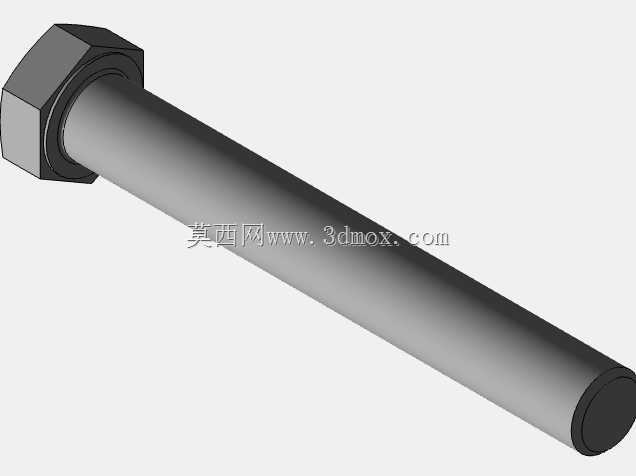

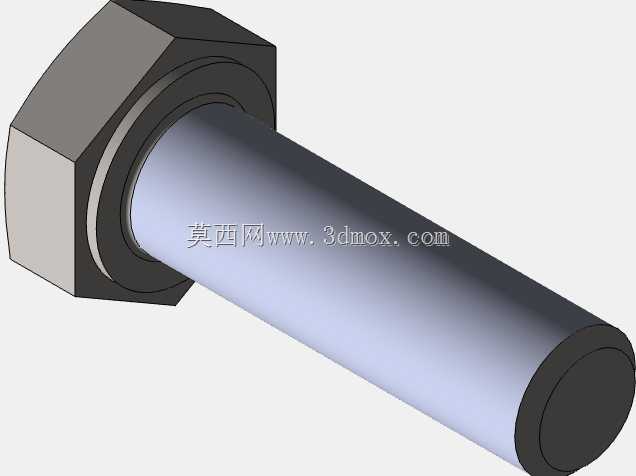

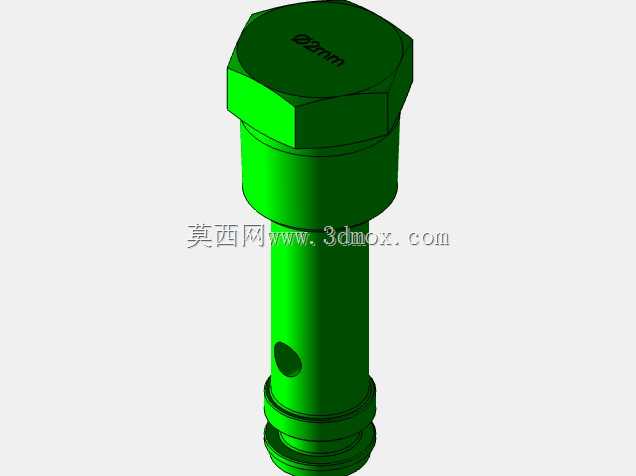

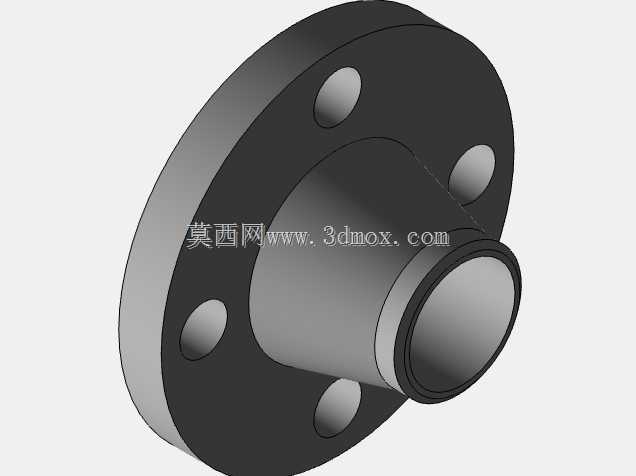

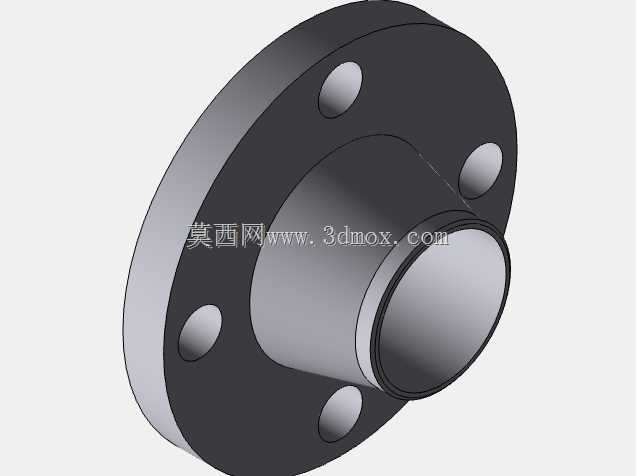

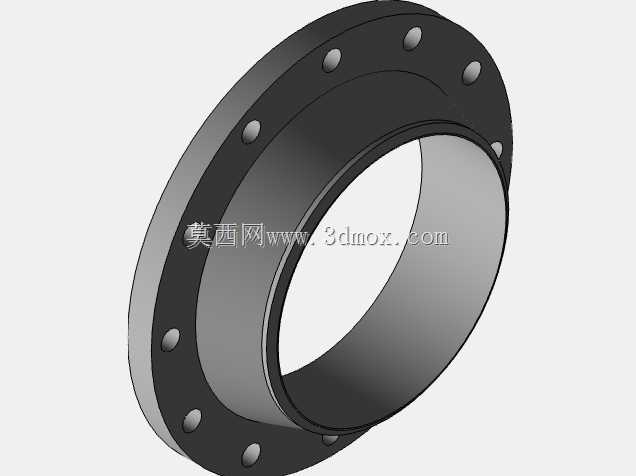

从结构设计逻辑来看，这款螺栓采用六角头部搭配等直径光杆加全螺纹的结构布局，头部与杆部的过渡位置做了圆角卸荷处理，避免热处理和拧紧受力时在截面突变位置产生应力集中，有效降低螺栓受交变载荷时发生断裂的风险。六角头部的对边尺寸、对角尺寸严格遵循通用紧固件的公差规范，既保证扳手卡合时不会出现打滑脱开的问题，也不会因为头部尺寸过大挤占相邻部件的安装空间，在密集排布的阀组安装、管道法兰拼接场景中，相邻螺栓的扳手操作空间不会出现干涉。杆部的圆柱度公差控制在合理区间，穿装时能顺利穿过预制的安装通孔，不会出现卡滞、刮伤孔壁的问题，杆部端面做了倒角处理，既方便螺纹加工时的导向定位，也能避免安装时锋利边缘划伤操作人员、刮损配套垫片。

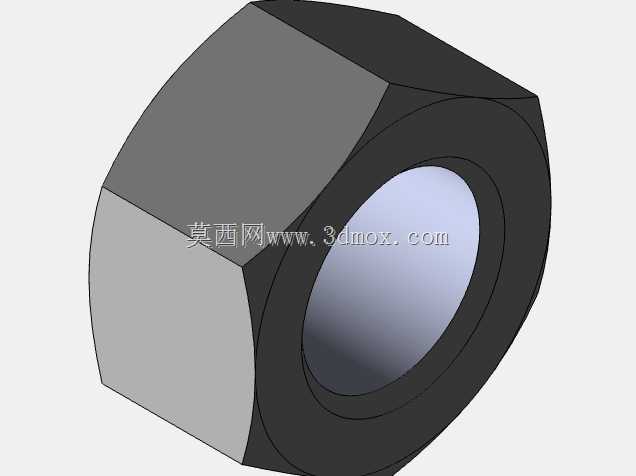

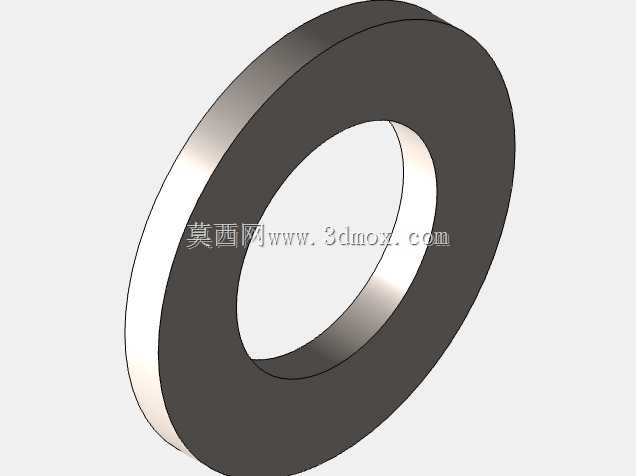

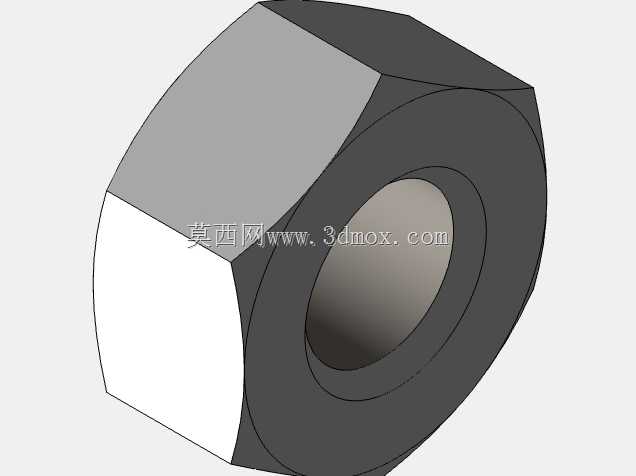

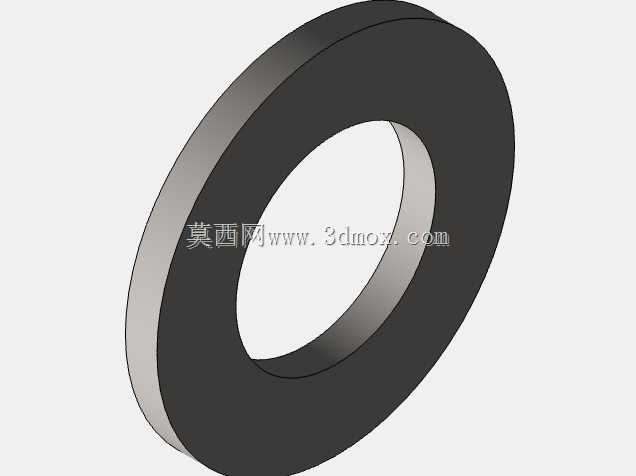

从安装边界来看，这类螺栓的长度规格覆盖范围广，可适配不同厚度的被连接件组合，安装时需要根据被连接件的总厚度、配套垫片厚度、螺母锁紧余量选择对应长度的规格，避免出现螺纹啮合长度不足导致的连接失效，或是螺杆过长突出螺母过多挤占周边设备空间的问题。六角头部的支承面与杆部轴线保持严格的垂直度，拧紧时能保证垫片受力均匀，不会出现偏载导致的垫片压溃、连接松动问题。在管道系统安装场景中，这类螺栓常配合平垫片、弹簧垫片使用，平垫片用于分散头部对被连接件表面的压应力，避免软质密封件、薄壁管件表面被压损，弹簧垫片则用于提供持续的预紧弹力，抵消设备运行时的振动、温度变化带来的预紧力衰减，降低连接松动的概率。

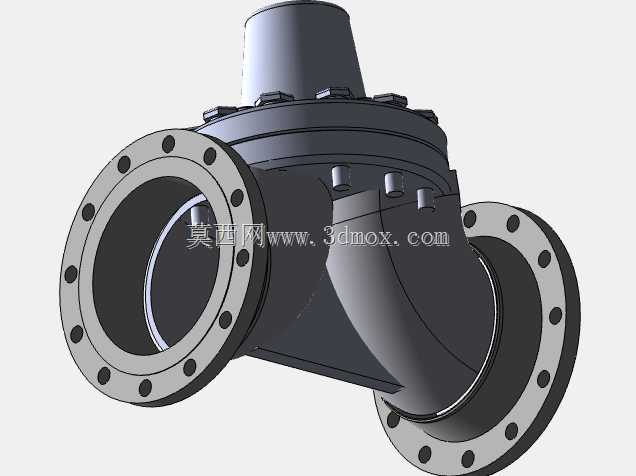

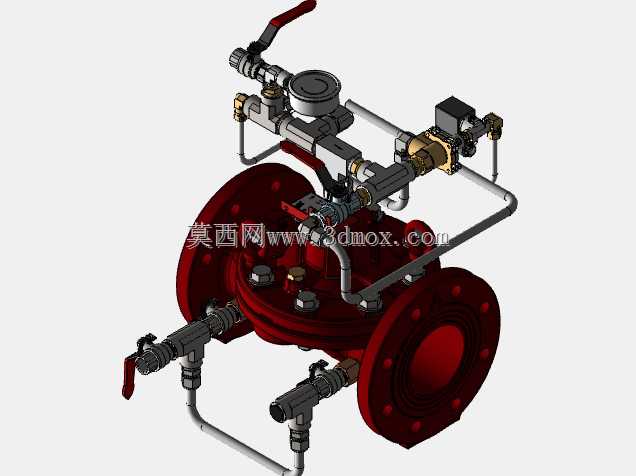

在实际选型应用中，需要根据连接场景的载荷特性匹配对应性能等级的螺栓，承受静载荷的普通支架连接可选用常规性能等级的产品，承受交变载荷、冲击载荷的设备连接位置则需要选用更高强度等级的螺栓，同时要注意螺栓与被连接件材料的电化学相容性，在潮湿、腐蚀环境下使用时需要做对应的表面处理，避免锈蚀导致拆卸困难、连接强度下降。建模过程中对螺纹部分做了符合工程实际的简化处理，既保留了螺纹的啮合特征满足装配干涉检查需求，也避免了全特征螺纹导致的模型数据量过大，方便在大型装配体中调用，不会造成整体装配文件卡顿，适配管道系统整体装配、设备机架组装的大场景建模需求。在阀块类产品的装配设计中，这类螺栓用于阀块与安装基座、阀块与管路附件的连接，建模时需要准确核对螺栓的穿装孔位、头部沉腔尺寸，保证装配后螺栓头部不会突出安装面，不会与周边的管路接头、操作手柄产生运动干涉。
