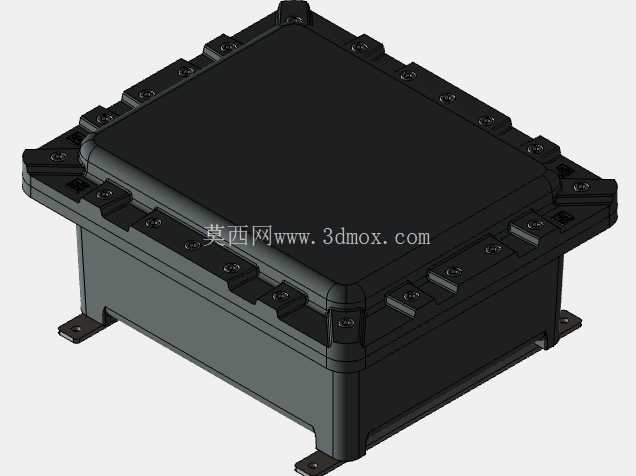

矩形防爆电气接线密封防护壳体结构

　　这类矩形密封防护壳体，多应用在存在易燃易爆介质的工业现场，比如化工生产车间、油气储运站点、粉尘浓度较高的粮食加工或金属打磨工位，用来承载安装注胶器、接触器、中断器、冷凝模块、PLC控制单元这类低压电气与电子元件，避免外界易燃易爆混合气体、导电粉尘、水汽侵入壳体内部接触带电部件，同时也能在内部元件出现意外燃弧时，阻隔火焰向壳体外部传递，防止引爆周边危险介质。从结构设计来看，壳体采用上下分体式扣合结构，上盖与下壳的对接法兰边均匀布置内六角紧固螺钉，沿法兰周向形成均匀的压紧力，配合法兰面预设的密封槽安装橡胶密封圈，实现整周的静密封效果，避免密封压力不均导致的局部泄漏问题。

　　壳体边角做圆弧过渡处理，一方面是减少压铸成型时的应力集中，降低壳体在受外力冲击、温度交变时出现开裂的概率，另一方面也能避免尖锐边角在安装维护过程中划伤操作人员，同时减少粉尘、水汽在壳体表面积聚的死角，便于现场清洁维护。壳体底部延伸出带安装孔的固定支脚，支脚与壳体主体为一体化压铸结构，安装孔位预留足够的螺栓操作空间，可直接通过膨胀螺栓或设备配套紧固件将壳体固定在墙面、设备机架、安装支架上，安装时需注意支脚的支撑平面度，避免强行锁紧螺栓导致壳体变形，破坏法兰面的密封贴合度。

　　壳体表面采用环氧树脂类RAL7005色系的涂装处理，这类涂层具备较好的耐腐蚀性、耐候性与绝缘性能，能够适应户外日晒雨淋、工业现场轻度腐蚀氛围的使用场景，同时涂层表面粗糙度控制在合理范围，不易积灰沾污。在内部结构设计上，壳体内腔预留了统一的元件安装导轨位与接地螺柱，可直接卡装标准规格的电气元件，无需额外打孔加工，内部走线空间经过核算，能够满足多根控制线缆、动力线缆的弯折、接线余量需求，壳体侧壁预留的线缆进线孔可搭配防爆格兰头使用，实现线缆引入位置的密封与防爆隔离，保证整个壳体的防护完整性。

　　设计这类壳体时，首先要根据内部安装元件的总发热量核算壳体的散热面积，保证内部元件工作时产生的热量能够通过壳体壁面有效散发，避免腔体内温度过高超出元件耐受范围；其次要结合使用场景的防爆等级要求，核算法兰对接面的啮合长度、间隙值，以及紧固螺钉的间距与数量，保证隔爆面的参数符合对应防爆标准的要求；同时还要考虑壳体的壁厚设计，既要满足外部冲击、内部燃弧压力下的结构强度要求，也要控制整体重量，便于运输与现场安装。这类壳体的安装边界需要注意，安装位置要避开强振动源，若无法避开则需要在支脚与安装面之间加装减震垫，避免长期振动导致紧固螺钉松动、密封失效；进线线缆的弯曲半径要符合线缆规格要求，避免格兰头处线缆过度弯折导致密封不严；多台壳体并排安装时，要预留足够的接线操作空间与上盖开启空间，方便后期维护时开盖检修内部元件，无需拆卸整台壳体。
