PCB板定位组装焊接工装夹具结构

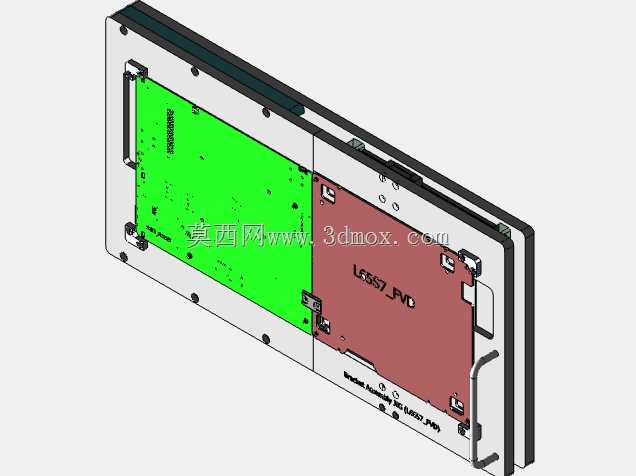

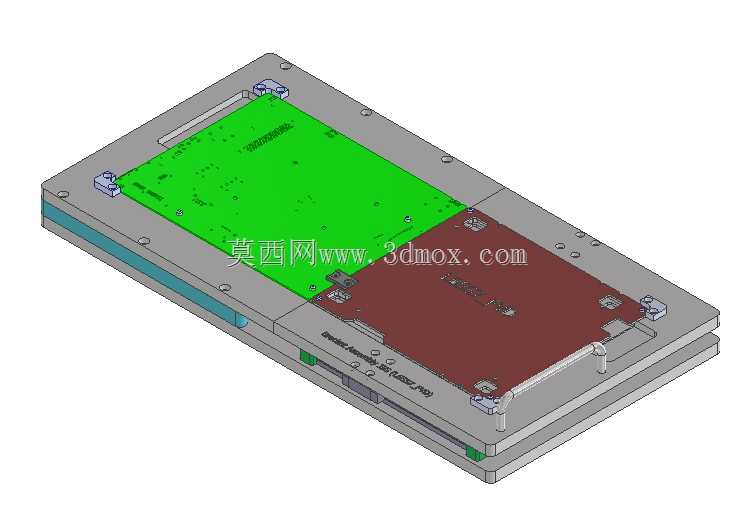

在电子制造SMT后段、PCBA整机组装工序里，这类PCB定位夹具是产线工位上的高频刚需工装，很多人做组装治具的时候容易忽略定位精度与操作便利性的平衡，要么定位过紧取放板卡刮伤阻焊层，要么定位间隙过大导致焊接偏移、连接器对位偏差，这套结构的设计逻辑刚好踩中了产线实际使用的核心痛点。从实际应用场景来看，它适配的是双拼板或者多段拼接PCB的组装工位，也就是一块载板上同时承载两块不同功能的PCB单元，图中绿色与棕红色的板区分别对应不同功能的电路模块，常见于带电源模块与主控模块分离的消费电子、工业控制板卡组装工序，工人在工位上不需要反复更换治具，一次装夹就能完成两块板的引脚焊接、支架锁附、连接器插接等多道工序，能减少单工位的换型等待时间，也避免了多次装夹带来的定位累积误差。

从功能特性上拆解，这套夹具的底座采用叠层式结构设计，底层为硬质铝合金基座，保证整体平面度与长期使用的刚性，不会因为车间温湿度变化出现形变翘曲，中层设置了可调式定位挡边，对应PCB板边缘的工艺定位孔设置了弹性定位销，销头做了圆角导向处理，放板的时候不需要刻意对准孔位，顺着导向斜面就能自然滑入定位位置，不会出现硬怼导致的板边崩边、定位销弯折问题。板区四周设置的快压式压紧件，采用旋转式压块结构，压合点避开了PCB上的元器件贴装区与焊接引脚位置，压头位置贴附了防静电优力胶垫，既保证压紧力足够不会在焊接过程中板件翘起，又不会压伤板上的贴片元件，也能避免金属压块直接接触PCB导致的静电击穿风险。

设计思路上，这套结构没有采用复杂的气动压紧结构，完全适配手动作业工位的需求，不需要额外接通气源，对于小批量多批次的生产场景适配性更强，产线换型的时候只需要更换上层的定位载板，底座部分可以通用，能大幅降低治具的制作成本。载板上对应PCB需要焊接的位置做了避空开槽，不会因为载板平面遮挡导致焊接时热量散不出去出现虚焊，也方便焊接完成后从底部顶出板件，取板的时候不需要用工具撬板，减少板件损伤概率。

关于安装边界与外形尺寸，这套夹具的整体外形为矩形平板结构，长宽尺寸适配常规流水线工位的工作台面放置，不需要额外的安装固定，直接放置在防静电台垫上即可使用，基座厚度控制在单手可搬运的重量范围内，产线调整工位布局的时候可以快速挪动。定位销的位置公差控制在±0.05mm以内，保证PCB装夹后与后续组装的支架、外壳的对位精度满足焊接与锁附要求，压紧件的开合行程预留了足够的操作空间，工人放板、取板的时候手部不会和夹具结构发生干涉，连续作业的时候不会出现磕碰问题。载板表面做了硬质阳极氧化处理，耐磨且不易沾附焊锡渣，日常清理只需要用毛刷清扫即可，长期使用不会因为焊锡残留导致定位面不平整。另外在夹具的侧边设置了定位基准边，当需要对接自动焊接设备或者点胶设备的时候，可以直接通过基准边快速在设备台面上找正定心，不需要反复调整夹具位置，兼顾手动作业与半自动设备对接的双重需求。
