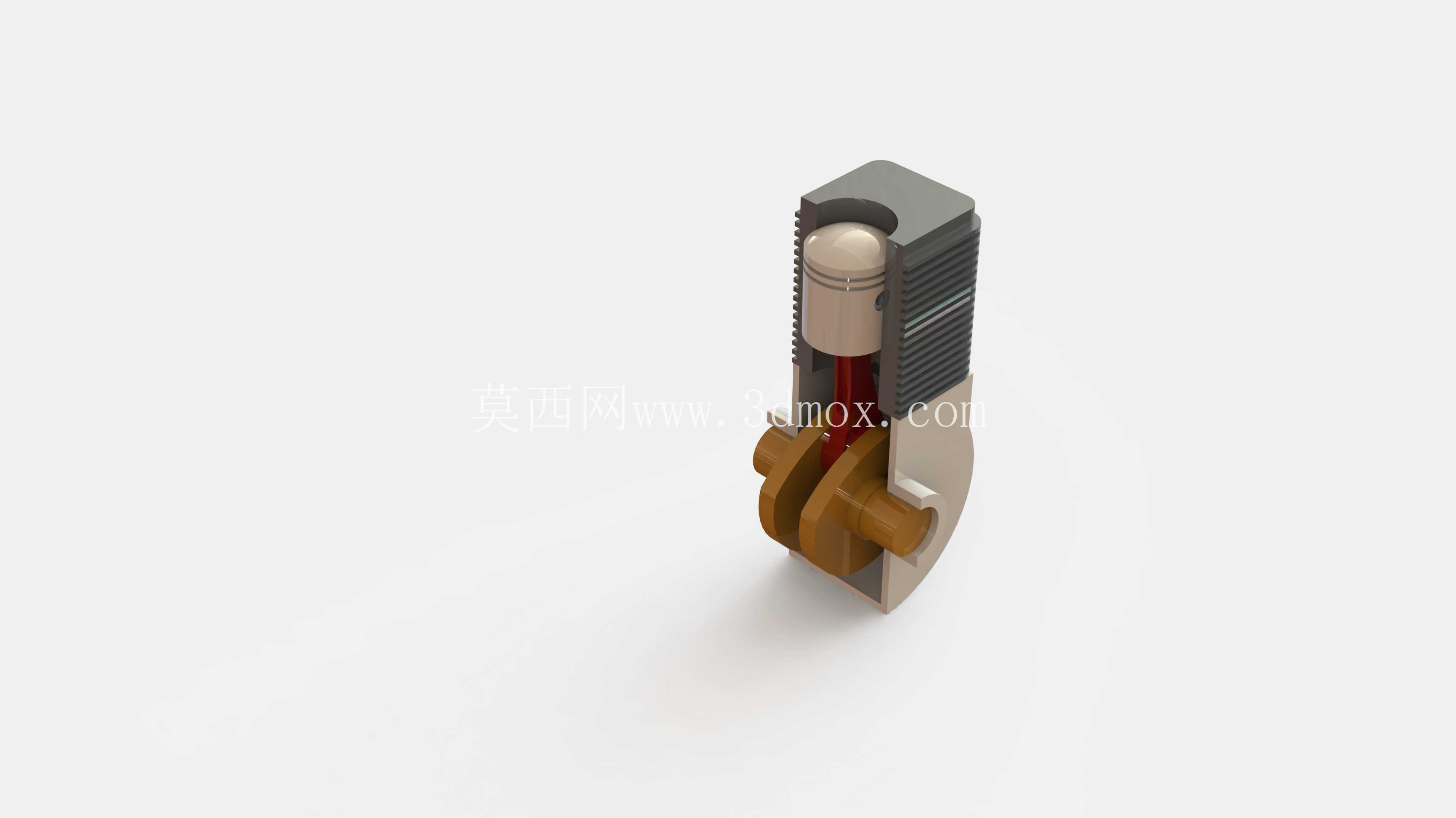

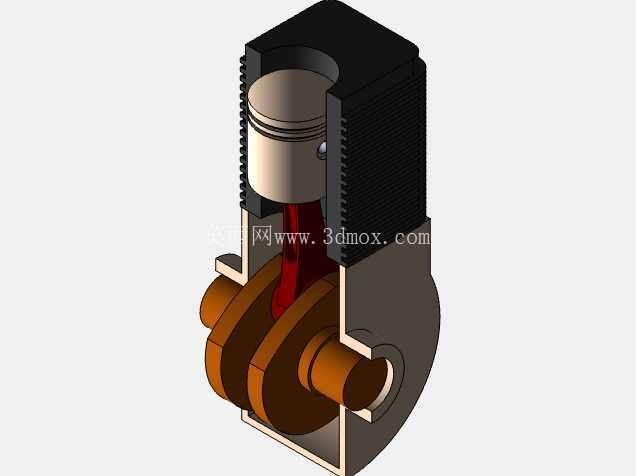

活塞曲柄连杆组合装配结构教学演示

　　这套活塞装配结构是内燃机核心运动单元的典型教学演示载体，日常教学中常被用于讲解往复运动与旋转运动的转换逻辑，覆盖小型通用动力设备、教学实验台、原理验证样机等多个应用场景，很多刚接触机械结构设计的从业者，都是从这套装配结构入手理解动力转换核心逻辑的。从实际功能来看，这套组件承担着将燃烧膨胀压力转化为旋转扭矩输出的核心作用，活塞承接气缸内的压力冲击，通过活塞销将力传递给连杆，连杆带动曲柄做圆周运动，最终把直线往复动作转化为可输出的旋转动力，整个动力传递路径的精度直接决定了设备运行的平顺性、动力输出效率以及核心部件的使用寿命。

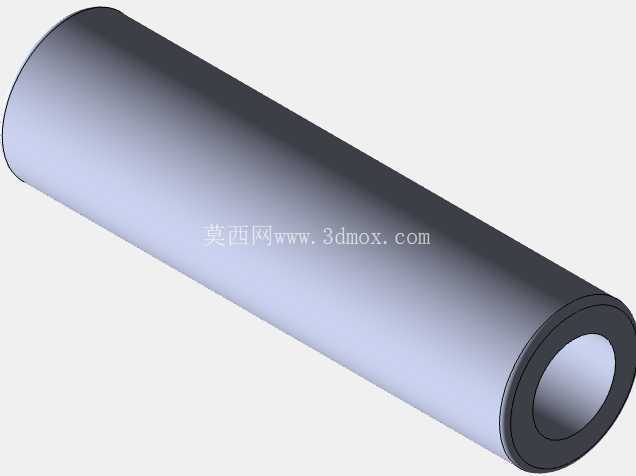

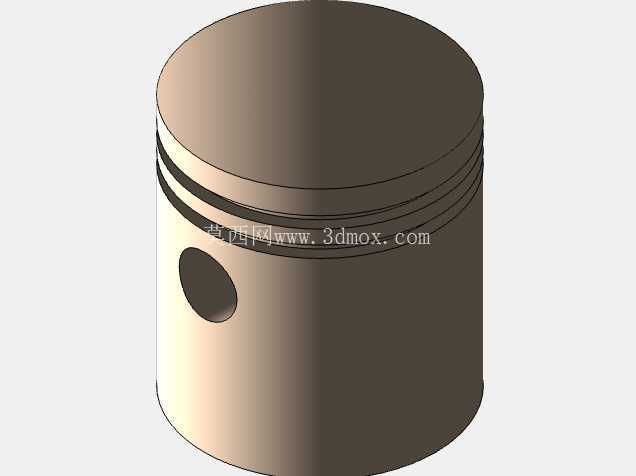

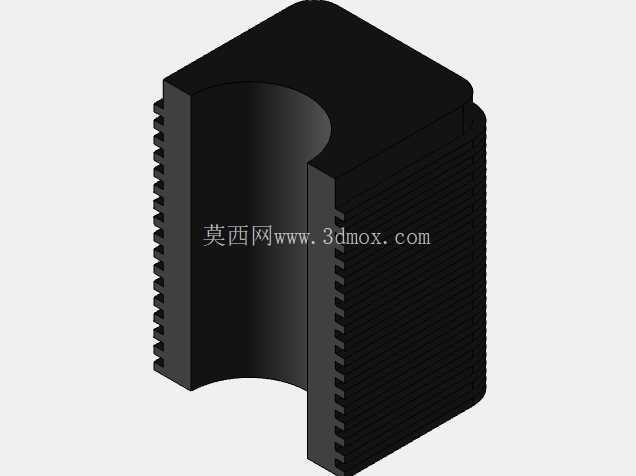

　　设计这套装配结构时，首先要明确各部件的运动边界：活塞在气缸内做往复直线运动，其外径与气缸内壁的配合间隙需要控制在合理范围，既要保证运动过程中无卡滞，也要避免间隙过大导致压力泄漏；活塞销同时穿过活塞销座与连杆小头，采用浮动配合设计，工作过程中可缓慢转动以均匀磨损，销的两端需要设置卡环槽，安装限位卡环防止销轴向窜动刮蹭气缸壁。连杆作为连接活塞与曲柄的传力部件，杆身采用工字形截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少高速运动时的惯性冲击；连杆大头采用剖分式结构，配套轴瓦与曲柄销配合，装配时需要严格控制螺栓预紧力矩，避免结合面错位导致运转卡滞。

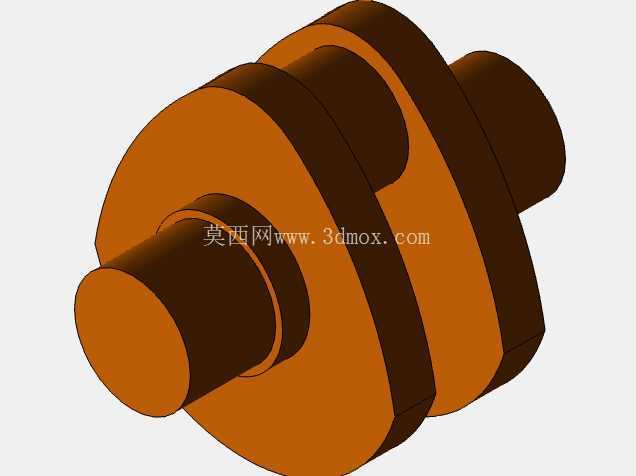

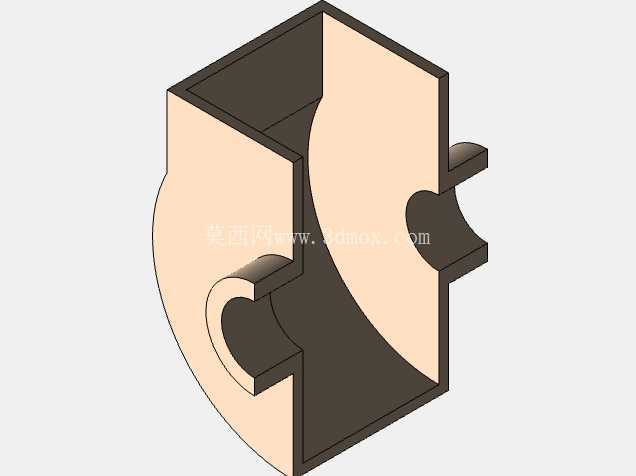

　　曲柄部分需要做动平衡校核，曲柄销的偏心距直接决定活塞的行程长度，设计时要结合目标排量、压缩比参数确定偏心距数值，同时要保证曲柄旋转时的外轮廓不会与气缸下端、连杆身发生运动干涉，所有运动部件的包络范围都要预留足够安全间隙。安装边界方面，气缸的安装止口需要与箱体定位面精准配合，保证气缸轴线与曲柄旋转中心的垂直度，否则会导致活塞偏磨，缩短活塞环与气缸的使用寿命；曲轴两端的支撑轴颈需要与箱体轴承座同轴，同轴度公差需要控制在0.02mm以内，避免运转时出现附加弯矩导致轴颈磨损加剧。

　　装配过程中需要遵循从内到外的顺序，先将曲轴组件定位安装在箱体轴承位，再依次装配连杆大头、活塞销、活塞环，最后套入气缸完成定位，每一步配合面都需要涂抹润滑脂，避免初次启动时出现干磨。这套结构的设计逻辑非常适合装配技术入门练习，通过逐个零件的配合约束设置，能快速理解高级配合、运动仿真的实际应用，掌握装配过程中干涉检查、公差匹配的核心思路，不管是用于教学演示还是原理验证，都能清晰展现往复动力单元的工作逻辑，帮助从业者建立从零件设计到整体装配的完整思维框架，理解每个配合参数对整体运行状态的影响，避免出现设计时只关注单个零件尺寸、忽略整体运动边界的常见问题。
