翻滚式抛丸机喷丸涡轮结构设计

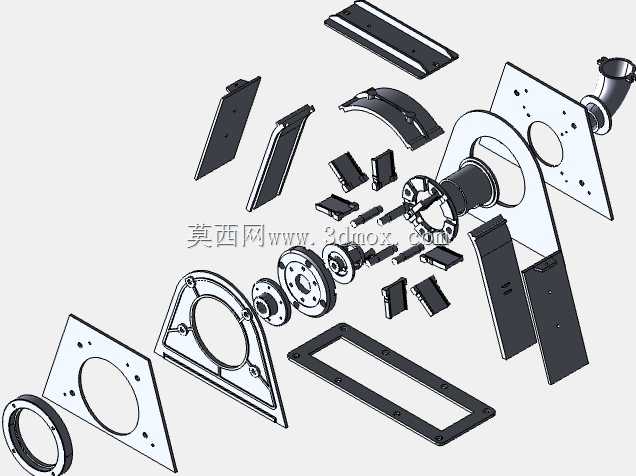

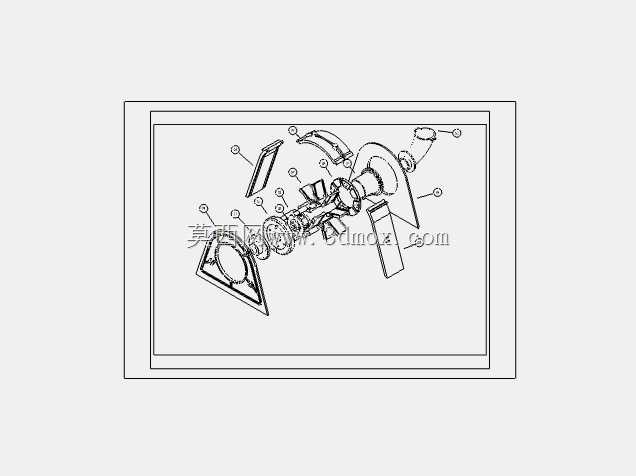

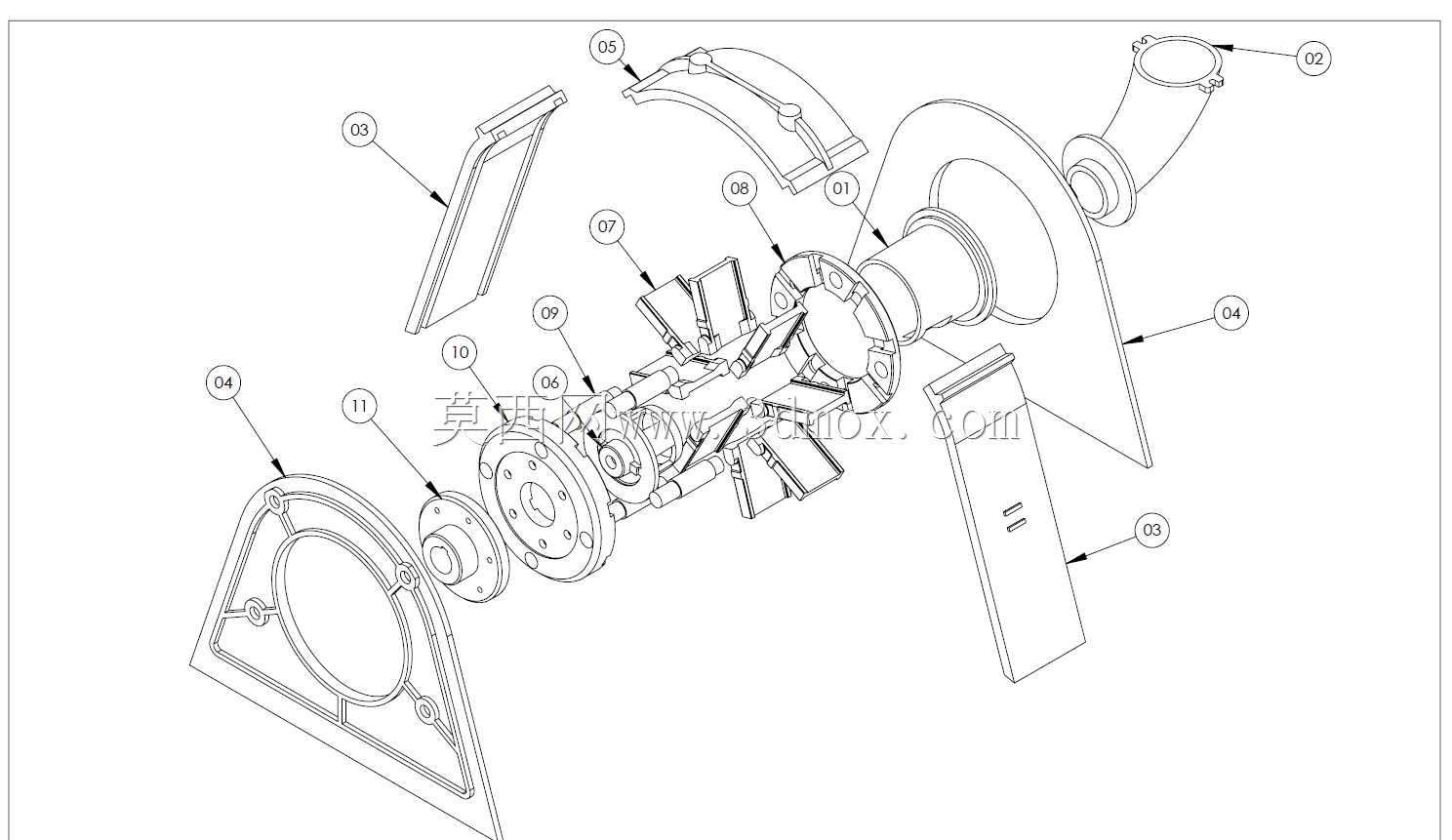

　　从结构组成来看，整套涡轮包含进丸管、分丸轮、定向套、叶轮盘、叶片、侧护板、主轴连接法兰、壳体护板等核心部件，进丸管采用渐扩式流道设计，能够将弹丸回收系统输送来的钢丸平稳导入分丸轮腔，避免弹丸在入口处出现卡滞、飞溅的问题；分丸轮与定向套的配合间隙控制在合理范围内，既保证弹丸能够均匀分配到每一片叶片的进料端，又能减少弹丸对间隙部位的冲刷磨损，延长易损件的更换周期。叶轮采用双盘支撑结构，八片径向布置的叶片通过卡槽固定在叶轮盘上，这种无螺栓固定的结构能够避免高速旋转下螺栓受离心力断裂的风险，同时叶片更换时无需拆解整个叶轮总成，只需从叶轮盘的卡槽侧抽出磨损叶片即可完成更换，大幅降低设备维护的停机时间。在金属表面处理领域，翻滚式抛丸机是批量处理小型铸锻件、冲压件表面氧化皮、毛刺与表面强化的核心设备，而喷丸涡轮作为抛丸机的核心做功部件，直接决定了弹丸的抛射速度、覆盖范围与处理均匀性，是整套设备中工况最恶劣、精度要求最高的组件之一。这套喷丸涡轮的结构设计完全围绕翻滚式抛丸机的作业场景展开，适配滚筒内工件持续翻滚、弹丸循环回收的作业逻辑，所有结构件的布局都优先考虑弹丸流道的顺畅性与高速旋转下的动平衡稳定性。

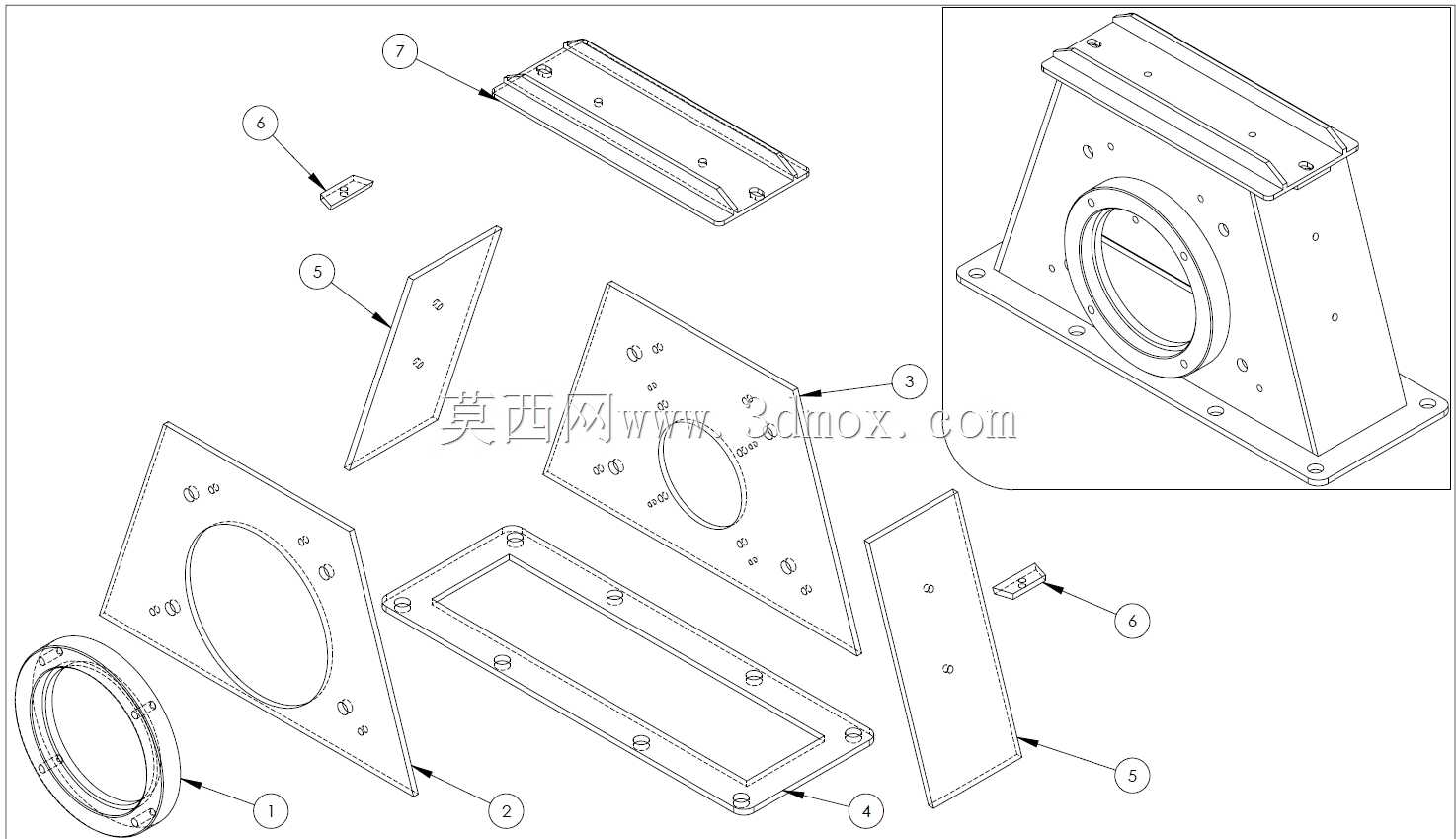

　　叶片的型线采用等加速曲线设计，弹丸从进入叶片到被抛出的过程中，能够沿着叶片表面平稳加速，不会出现弹丸弹跳、撞击叶片非工作面的情况，既降低了弹丸的动能损耗，又减少了叶片的异常磨损。整套涡轮的壳体护板采用分段式设计，对应弹丸抛射的高冲刷区域单独设置可更换的耐磨护板，护板通过定位销与壳体基体连接，当护板磨损到安全厚度时可单独更换，无需更换整个壳体，降低设备的长期使用成本。主轴连接法兰采用止口定位结构，与设备主轴装配时能够保证同轴度控制在合理公差范围内，避免高速旋转时出现径向跳动，进而导致轴承过早损坏、设备振动超标的问题。

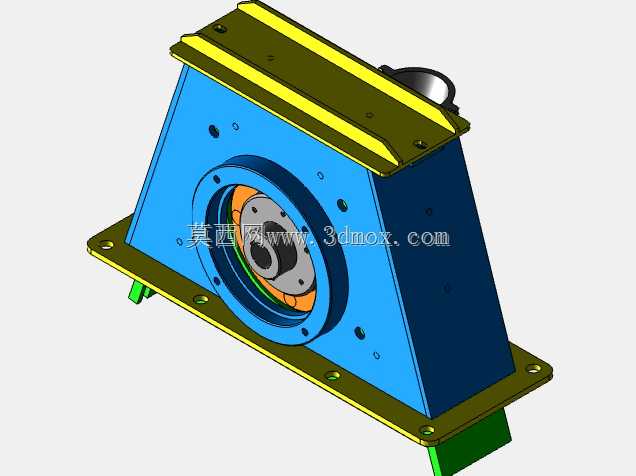

　　从安装边界来看，这套喷丸涡轮的安装法兰定位尺寸适配市面上主流翻滚式抛丸机的主轴安装位，进丸管的接口角度与弹丸回收系统的出料口角度完全匹配，侧护板的外形轮廓与抛丸室的安装开口契合，安装时无需对原有设备的安装基面做额外加工，可直接替换同规格的老旧喷丸涡轮总成。在实际作业过程中，弹丸通过进丸管进入分丸轮后，随分丸轮同步旋转，在离心力作用下通过定向套的开口进入叶片通道，沿着叶片表面加速到设定线速度后从叶片端部抛出，形成均匀的扇形弹丸束，持续击打翻滚状态下的工件表面，完成表面清理或强化作业。定向套的开口角度可根据抛丸室的工件翻滚区域做小幅调整，保证弹丸束完全覆盖工件的翻滚区间，避免弹丸无效抛射到护板上造成动能浪费与护板磨损。

　　设计过程中对所有旋转件都做了动平衡校核，叶轮组件装配后整体动平衡精度达到对应等级，保证涡轮在最高工作转速下运行平稳，振动值控制在设备允许范围内，不会对整机的运行稳定性造成影响。所有与弹丸直接接触的易损件结构都做了耐磨优化，在保证结构强度的前提下尽量减少弹丸对部件的垂直冲刷角度，将冲刷磨损转化为滑动摩擦，延长易损件的使用寿命。整套结构没有冗余的设计部件，每个零件都承担明确的功能，从弹丸导入、分配、加速到抛出的整个流程都做了流道优化，既保证了弹丸的抛射效率，又兼顾了设备维护的便捷性与长期使用的可靠性，能够满足中小型翻滚式抛丸机连续作业的使用需求，适配铸锻件清理、五金件去毛刺、弹簧表面强化等多种表面处理工况。
